截面形心和惯性矩的计算

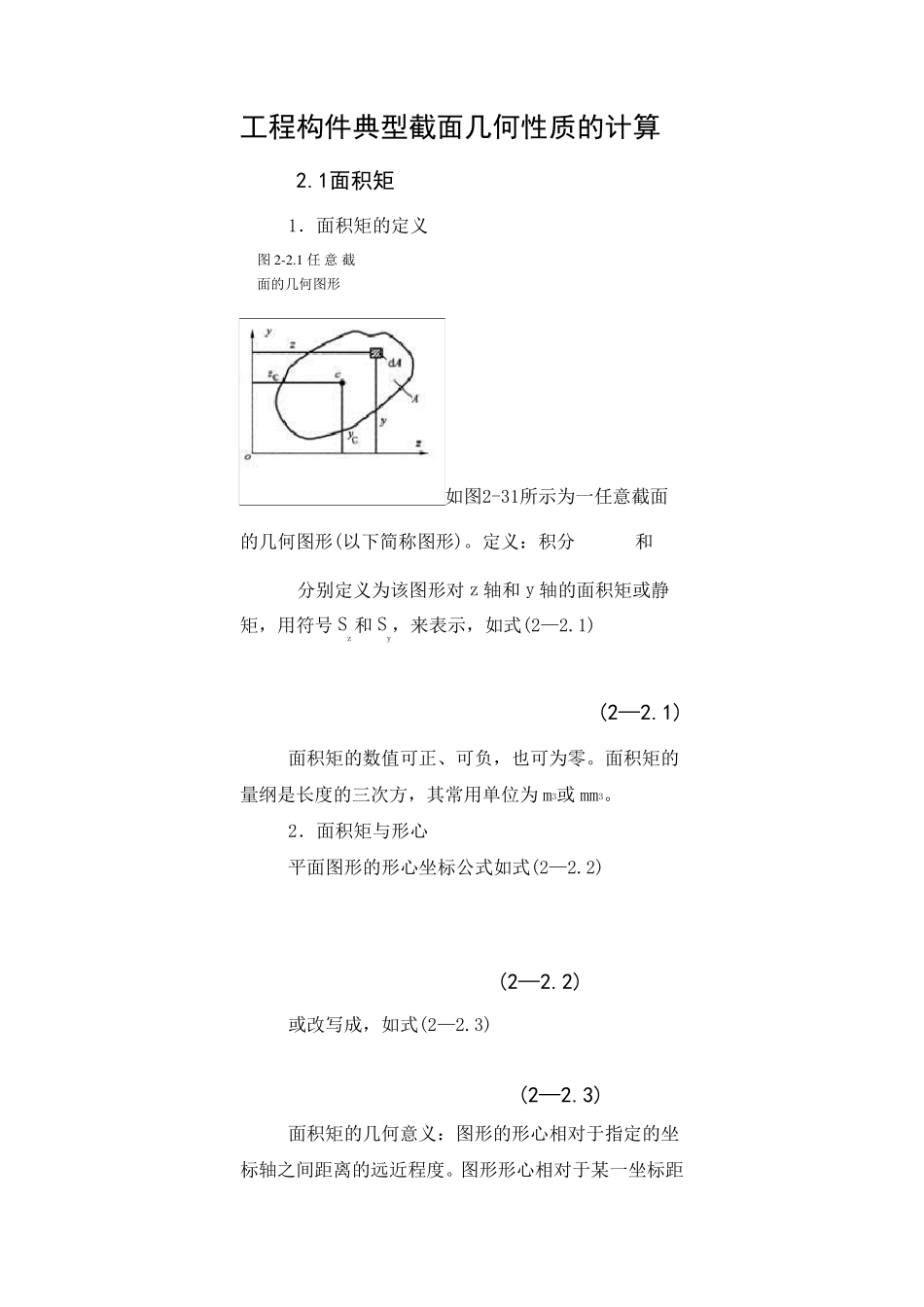

工程构件典型截面几何性质的计算 2.1面积矩 1．面积矩的定义 图2 -2 .1 任意截面的几何图形 如图2-31所示为一任意截面的几何图形(以下简称图形)。定义：积分 和分别定义为该图形对z 轴和y 轴的面积矩或静矩，用符号Sz和Sy，来表示，如式(2—2.1) (2—2.1) 面积矩的数值可正、可负，也可为零。面积矩的量纲是长度的三次方，其常用单位为m3或mm3。 2．面积矩与形心 平面图形的形心坐标公式如式(2—2.2) (2—2.2) 或改写成，如式(2—2.3) (2—2.3) 面积矩的几何意义：图形的形心相对于指定的坐标轴之间距离的远近程度。图形形心相对于某一坐标距离愈远，对该轴的面积矩绝对值愈大。 图形对通过其形心的轴的面积矩等于零；反之，图形对某一轴的面积矩等于零，该轴一定通过图形形心。 3．组合截面面积矩和形心的计算 组合截面对某一轴的面积矩等于其各简单图形对该轴面积矩的代数和。如式(2—2.4) (2—2.4) 式中，A 和yi、zi分别代表各简单图形的面积和形心坐标。组合平面图形的形心位置由式(2—2.5)确定。 (2—2.5) 2.2极惯性矩、惯性矩和惯性积 1．极惯性矩 任意平面图形如图2-31所示，其面积为 A。定义：积分称为图形对O 点的极惯性矩，用符号 IP，表示，如式(2—2.6) (2—2.6) 极惯性矩是相对于指定的点而言的，即同一图形对不同的点的极惯性矩一般是不同的。极惯性矩恒为正，其量纲是长度的4次方，常用单位为 m4或 mm4。 (1)圆截面对其圆心的极惯性矩，如式(2—7) (2— 2.7) (2)对于外径为D、内径为d 的空心圆截面对圆心的极惯性矩，如式(2—2.8) (2— 2.8) 式中，d/D 为空心圆截面内、外径的比值。 2．惯性矩 在如图6-1所示中，定义积分，如式(2—2.9) (2— 2.9) 称为图形对z 轴和 y 轴的惯性矩。惯性矩是对一定的轴而言的，同一图形对不同的轴的惯性矩一般不同。惯性矩恒为正值，其量纲和单位与极惯性矩相同。 同一图形对一对正交轴的惯性矩和对坐标原点的极惯性矩存在着一定的关系。 如式2—2.10) IP=Iz+Iy (2— 2.10) 上式表明，图形对任一点的极惯性矩，等于图形对通过此点且在其平面内的任一对正交轴惯性矩之和。 表6-1给出了一些常见截面图形的面积、形心和惯性矩计算公式，以便查用。工程中使用的型钢截面，如工字钢、槽钢、角钢等，这些截面的几何性质可从附录的型钢表中查取。 3．惯性积 如图2—32所示，积分定义为图形对y，、z 轴的惯性积，用符号 Iyz表示，如式(2—11...
