手机常用元器件

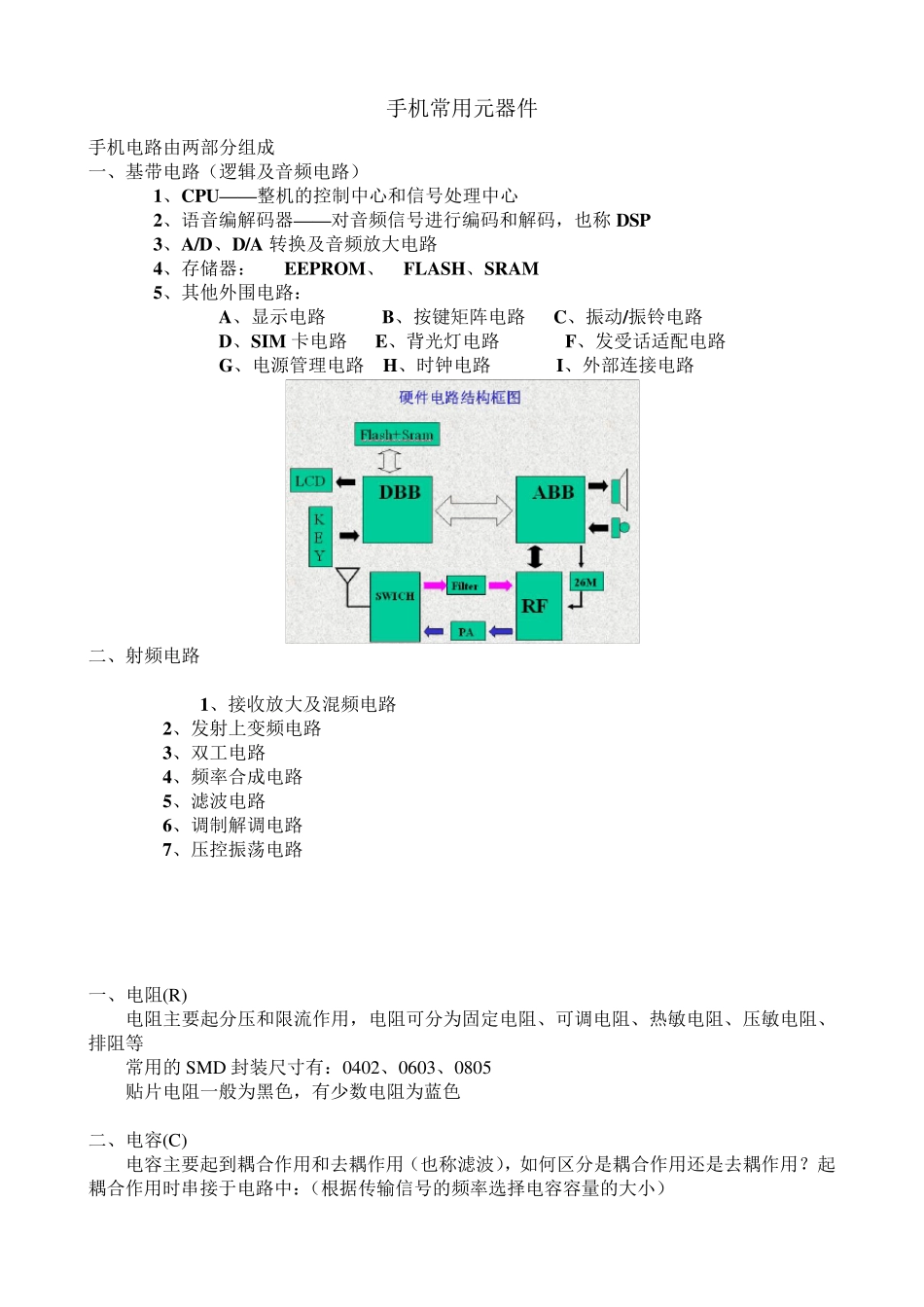

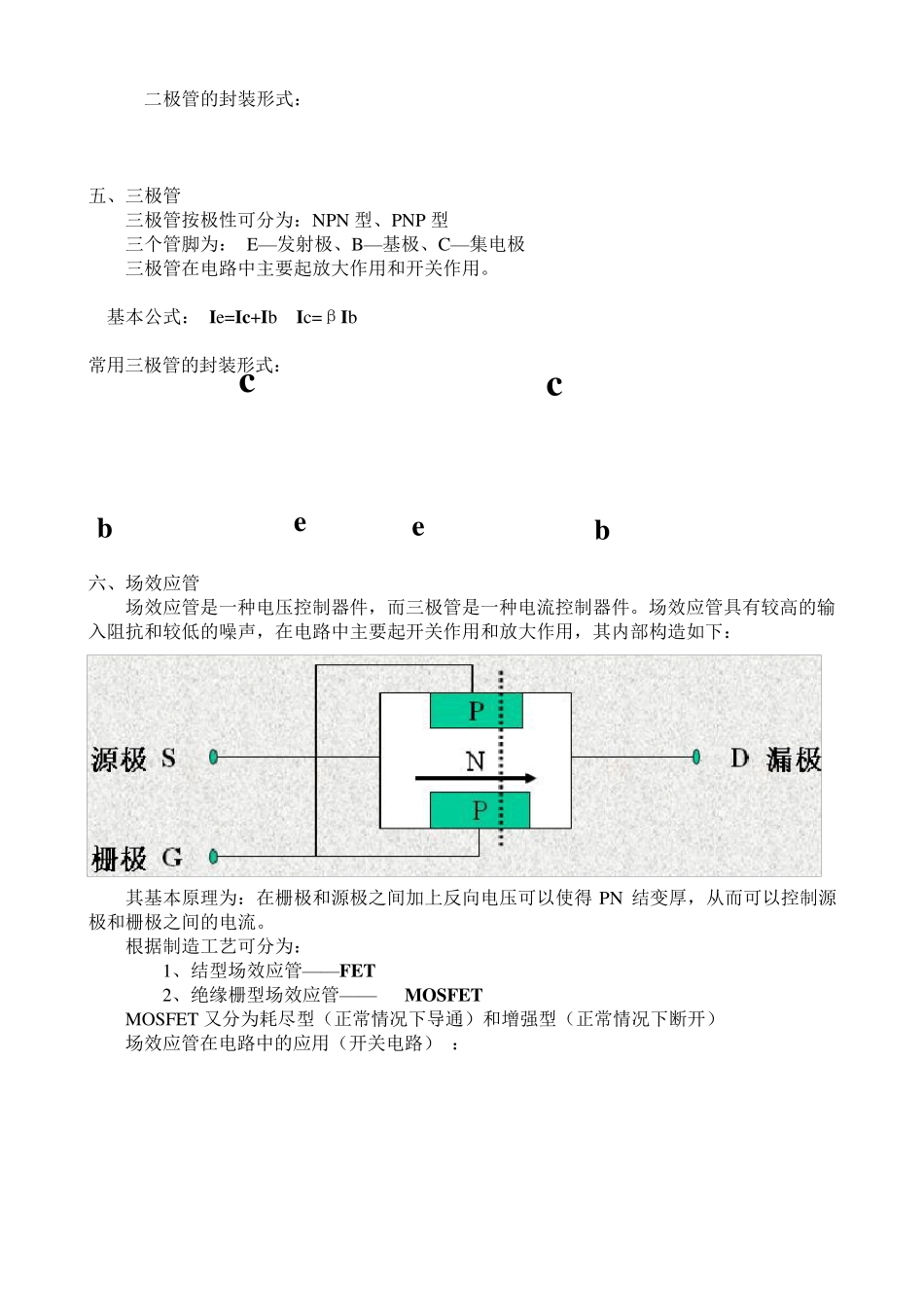

手机常用元器件 手机电路由两部分组成 一、基带电路（逻辑及音频电路） 1、CPU ——整机的控制中心和信号处理中心 2、语音编解码器——对音频信号进行编码和解码，也称 DSP 3、A/D、D/A 转换及音频放大电路 4、存储器： EEPROM、 FLASH、SRAM 5、其他外围电路： A、显示电路 B、按键矩阵电路 C、振动/振铃电路 D、SIM 卡电路 E、背光灯电路 F、发受话适配电路 G、电源管理电路 H、时钟电路 I、外部连接电路 二、射频电路 1、接收放大及混频电路 2、发射上变频电路 3、双工电路 4、频率合成电路 5、滤波电路 6、调制解调电路 7、压控振荡电路 一、电阻(R) 电阻主要起分压和限流作用，电阻可分为固定电阻、可调电阻、热敏电阻、压敏电阻、排阻等 常用的 SMD 封装尺寸有：0402、0603、0805 贴片电阻一般为黑色，有少数电阻为蓝色 二、电容(C) 电容主要起到耦合作用和去耦作用（也称滤波），如何区分是耦合作用还是去耦作用？起耦合作用时串接于电路中：（根据传输信号的频率选择电容容量的大小） 起去耦作用时并接于电路中，同时一端接地：(一般滤波电容的容量较大） 电容具有通高频阻低频的特性 常用的电容有陶瓷电容和电解电容，陶瓷电容容量较小、无极性；电解电容容量较大、有极性，如铝电解电容、钽电解电容 电容的主要技术参数： 1、容量——一般有 p f、n f、μf 几种级别 2、耐压值——电容的最高工作电压 3、绝缘电阻——越大品质越好 4、温度系数——容量随温度的变化量（越小越好） 贴片电容的常见封装形式有：0402、0603、0805 及体积更大的封装，一般为褐色或橙黄色 三、电感(L) 电感有通低频阻高频的特性 电感在电路中的作用可谓多样化，常见的有升压、振荡、耦合传输信号、滤波等。 电感的分类： 1、空心电感——线性较好 、 电感量较小。 2、磁心电感——线性较差、 电感量较大。 贴片电感的封装形式： 片状电感——封装同电阻、电容，一般为白色或一半白一半灰色。 圆形电感、方形电感——形状各异，电感量较大一般用于升压电路。 四、二极管(D) 二极管有单向导通的特性，二极管按其在电路中的作用可分为：整流二极管、稳压二极管、发光二极管、变容二极管 A B A 二极管的封装形式： 五、三极管 三极管按极性可分为：NPN 型、PNP 型 三个管脚为： E—发射极、B—基极、C—集电极 三极管在电路中主要起放大作用和开关作用。 基本公式： Ie=Ic+Ib Ic...
