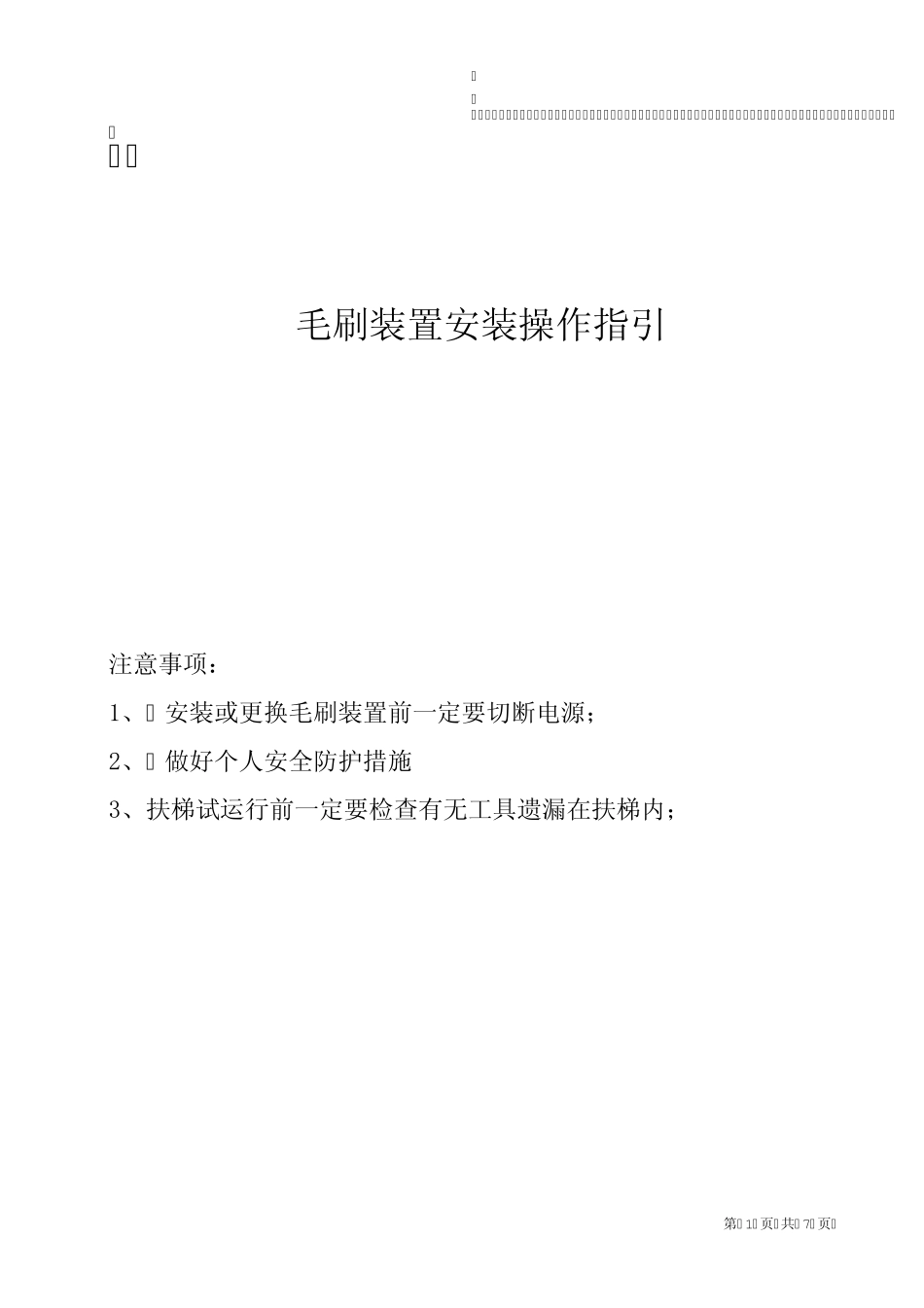

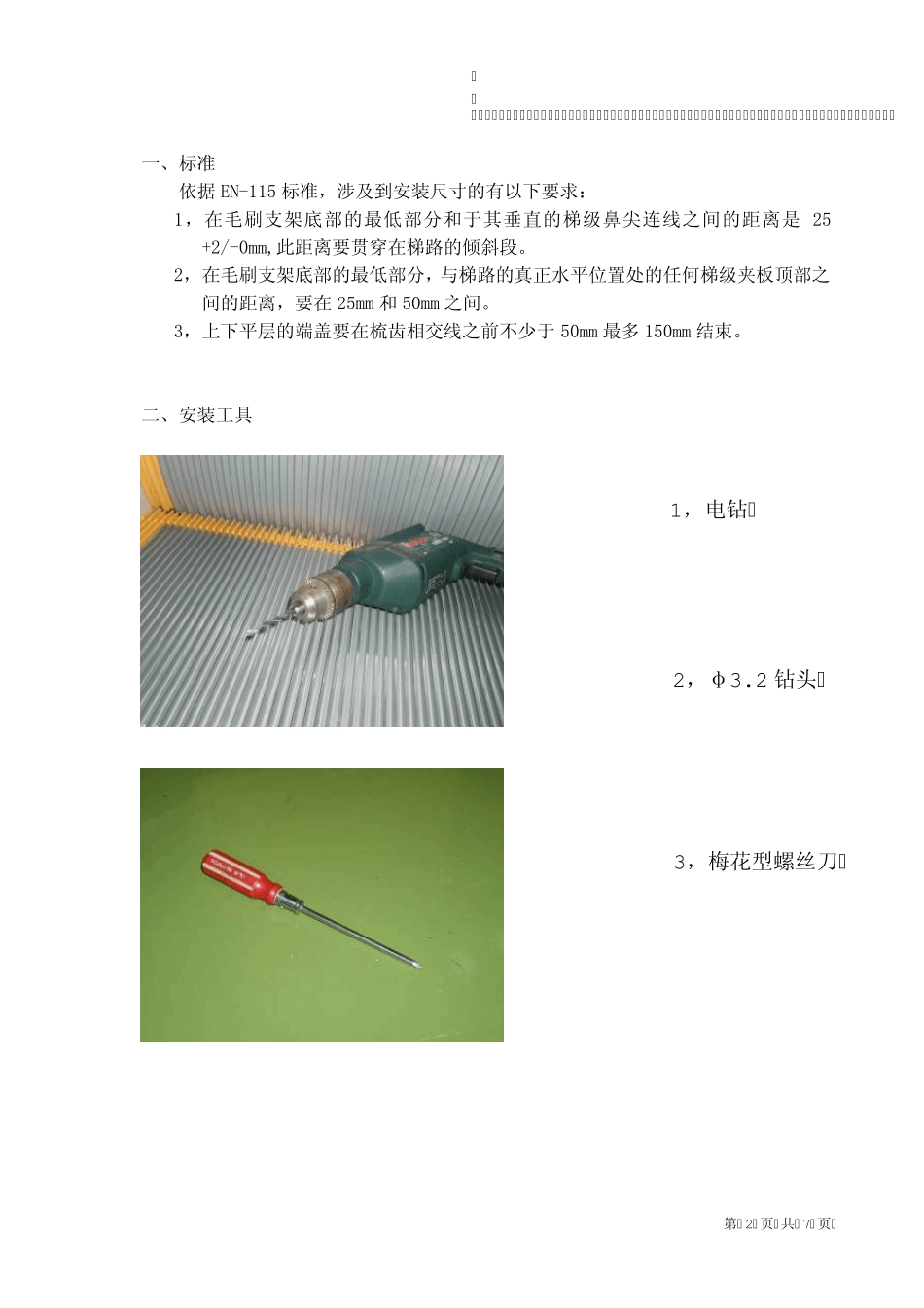

第 1 页 共 7 页 毛刷装置安装操作指引 注意事项： 1、 安装或更换毛刷装置前一定要切断电源； 2、 做好个人安全防护措施 3、扶梯试运行前一定要检查有无工具遗漏在扶梯内； 第 2 页 共 7 页 一、标准 依据EN-115 标准，涉及到安装尺寸的有以下要求： 1，在毛刷支架底部的最低部分和于其垂直的梯级鼻尖连线之间的距离是25 +2/-0mm,此距离要贯穿在梯路的倾斜段。 2，在毛刷支架底部的最低部分，与梯路的真正水平位置处的任何梯级夹板顶部之间的距离，要在25mm 和50mm 之间。 3，上下平层的端盖要在梳齿相交线之前不少于50mm 最多150mm 结束。 二、安装工具 三、物料准备 1，电钻 2，φ3.2 钻头 3，梅花型螺丝刀 第 3 页 共 7 页 三，物料准备 5，卷线筒 1，端部毛刷（GAA241G2），4 件 4，M4 丝攻 第 4 页 共 7 页 3,直线段毛刷支架（GAA402CES1）,数量依提升高度定 4,上 R 毛刷支架 6,连接板 GAA450AZ1，若干 7,十字槽沉头螺钉 XAA124G1，若干 5,下 R 毛刷支架 30 度时 GAA402CDY1+51，左右各 1 件 35 度时 GAA402CDY2+52，左右各 1 件 2，直线段毛刷（GAA241G1）,数量依提升高度定 第 5 页 共 7 页 四，安装 安装前请先做好安全措施，以保障所有的工作都能安全进行，再者检查所需的工具和物料是否齐全，以免造成工时浪费现象发生。 8，端盖（GAA273WJ1+2），左右各 2 件 2，插入,十字槽沉头螺钉 XAA124G1。 1，拆除内盖板，留出安装毛刷装置所需得空间，再按照标准的尺寸要求定位，并用工具1 钻孔，工具4 攻 M4 的螺纹孔 第 6 页 共 7 页 3，使用工具3，将毛刷支架固定 4，在固定毛刷支架接头处，要预先放置好连接板（GAA50AZ1） 5，将毛刷插入毛刷支架，安装好如图所示。 第 7 页 共 7 页 五、附图 1，装配图 一张 6，安装好毛刷支架和毛刷后，再重复步骤 1-3，安装 4 个端盖， 7，安装好毛刷装置的上平层视图 8，安装好毛刷装置的下平层视图
