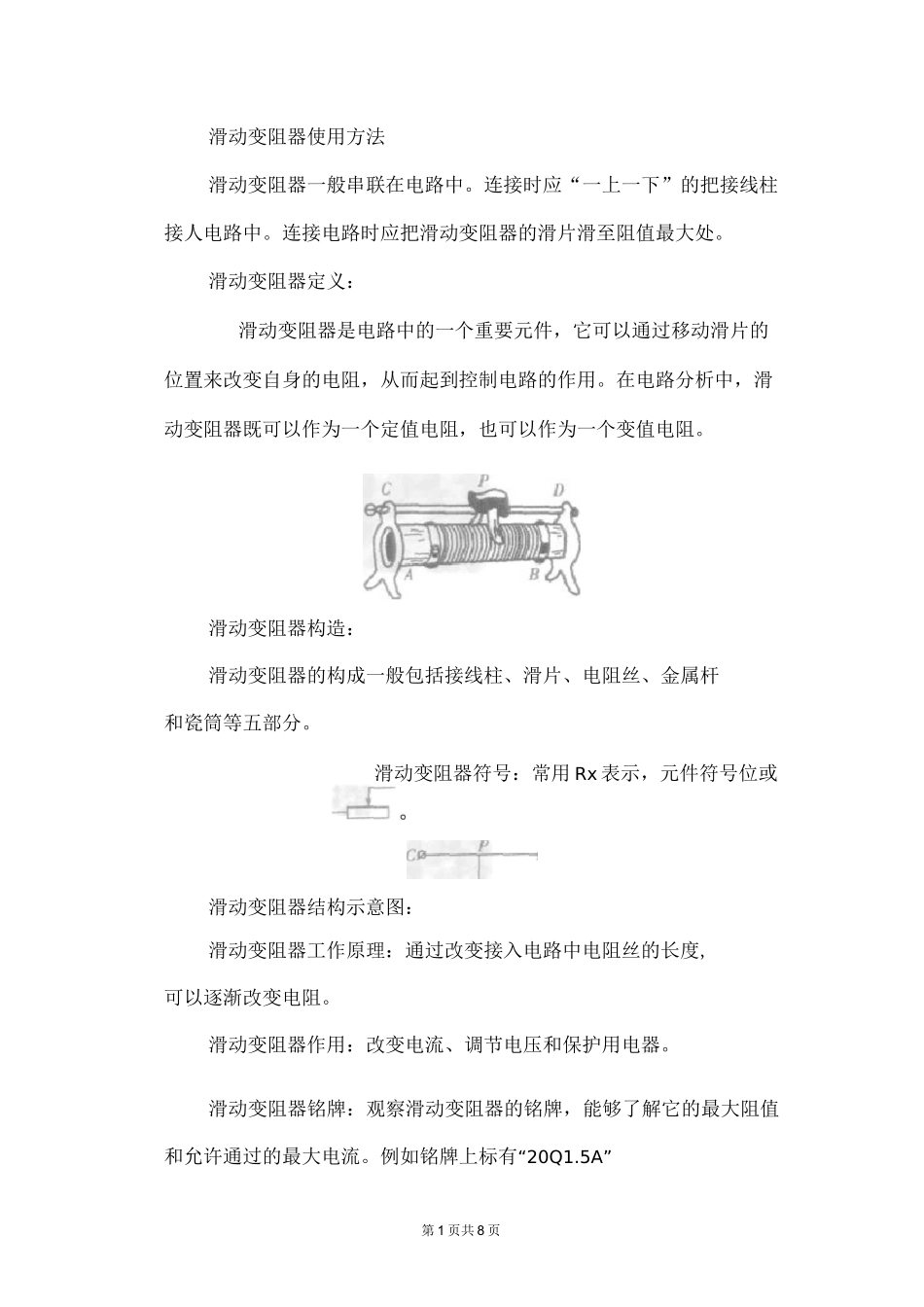

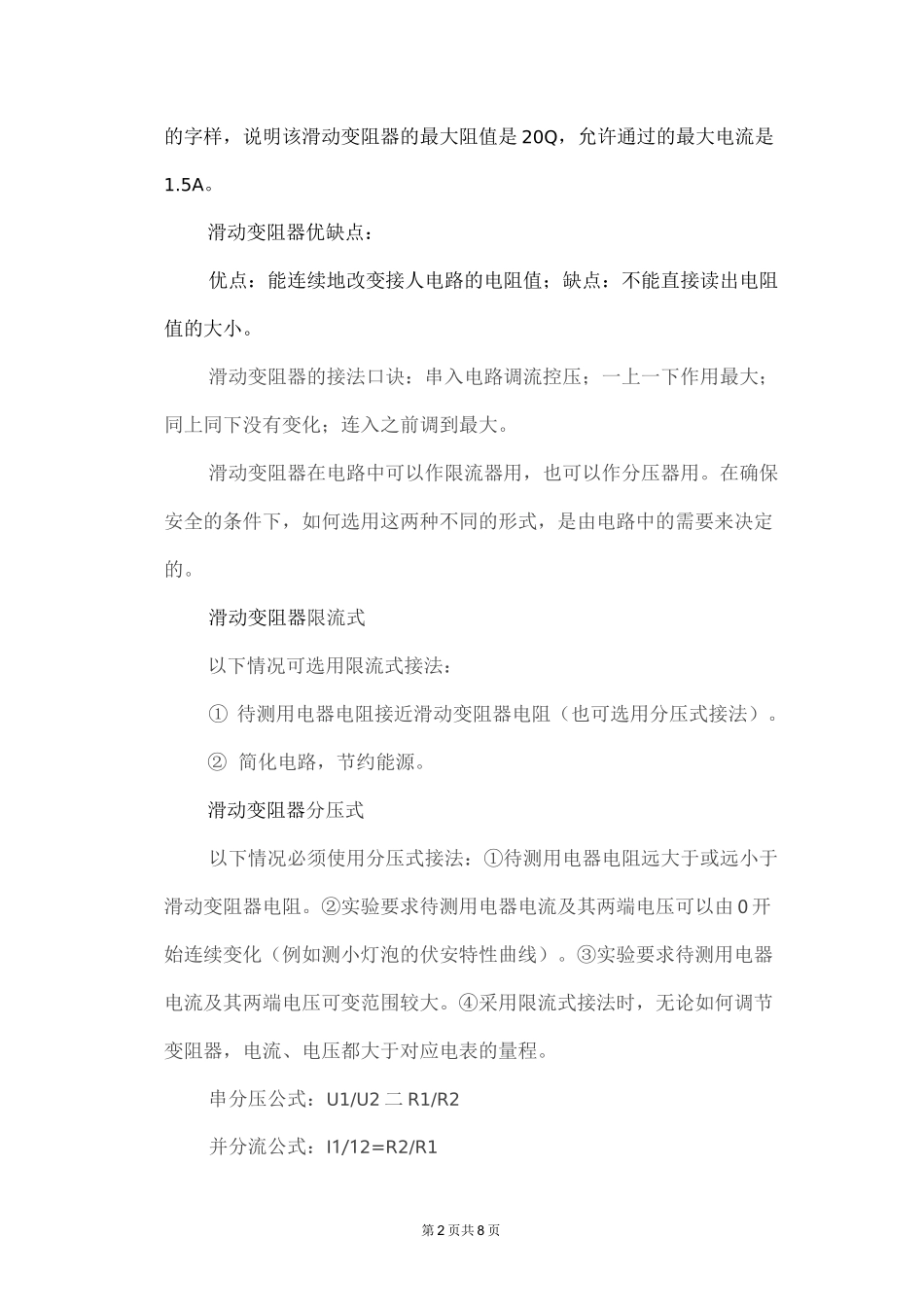

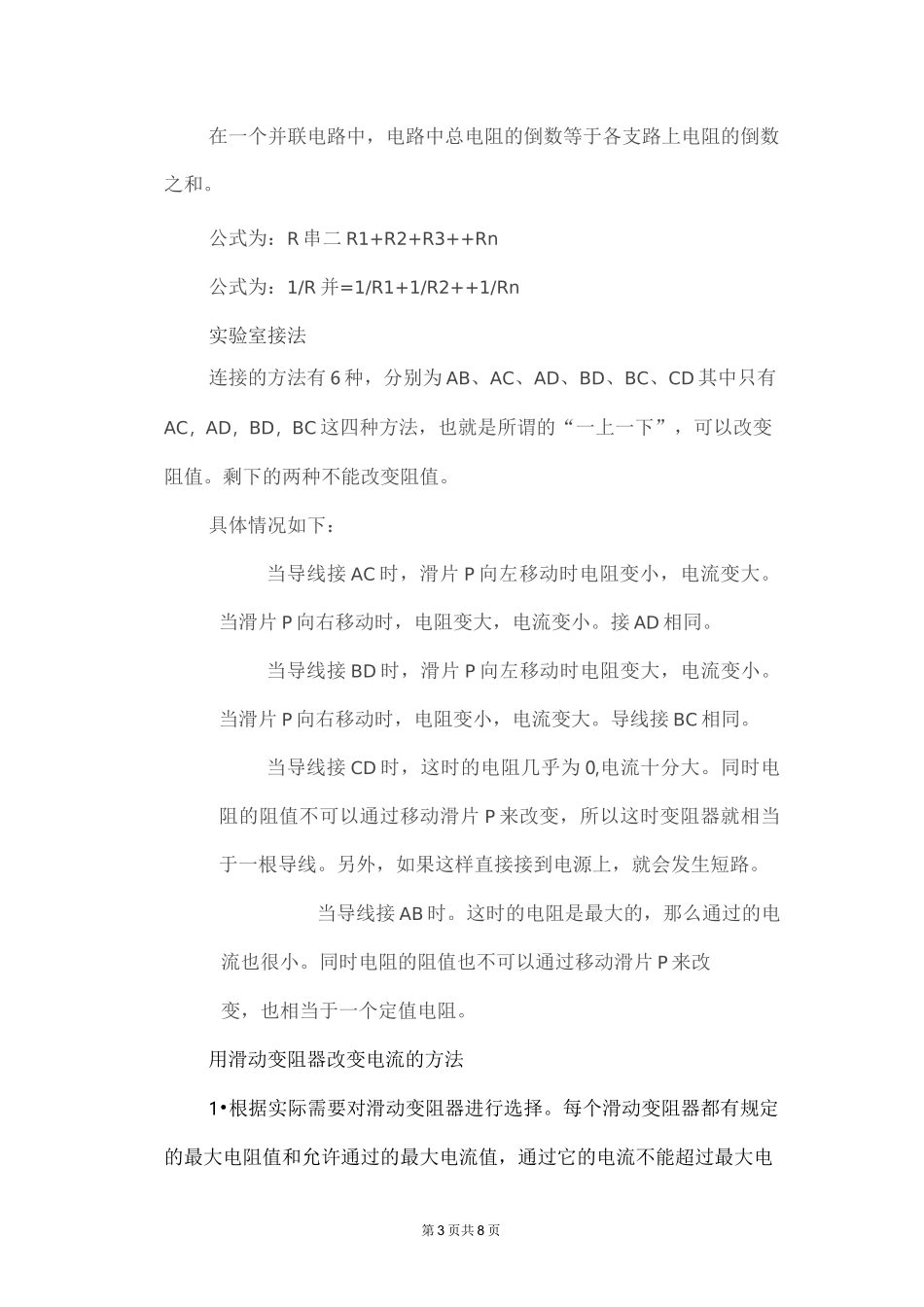

第 1 页共 8 页滑动变阻器使用方法滑动变阻器一般串联在电路中。连接时应“一上一下”的把接线柱接人电路中。连接电路时应把滑动变阻器的滑片滑至阻值最大处。滑动变阻器定义:滑动变阻器是电路中的一个重要元件,它可以通过移动滑片的位置来改变自身的电阻,从而起到控制电路的作用。在电路分析中,滑动变阻器既可以作为一个定值电阻,也可以作为一个变值电阻。滑动变阻器构造:滑动变阻器的构成一般包括接线柱、滑片、电阻丝、金属杆和瓷筒等五部分。滑动变阻器符号:常用 Rx 表示,元件符号位或滑动变阻器结构示意图:滑动变阻器工作原理:通过改变接入电路中电阻丝的长度,可以逐渐改变电阻。滑动变阻器作用:改变电流、调节电压和保护用电器。滑动变阻器铭牌:观察滑动变阻器的铭牌,能够了解它的最大阻值和允许通过的最大电流。例如铭牌上标有“20Q1.5A”第 2 页共 8 页的字样,说明该滑动变阻器的最大阻值是 20Q,允许通过的最大电流是1.5A。滑动变阻器优缺点:优点:能连续地改变接人电路的电阻值;缺点:不能直接读出电阻值的大小。滑动变阻器的接法口诀:串入电路调流控压;一上一下作用最大;同上同下没有变化;连入之前调到最大。滑动变阻器在电路中可以作限流器用,也可以作分压器用。在确保安全的条件下,如何选用这两种不同的形式,是由电路中的需要来决定的。滑动变阻器限流式以下情况可选用限流式接法:① 待测用电器电阻接近滑动变阻器电阻(也可选用分压式接法)。② 简化电路,节约能源。滑动变阻器分压式以下情况必须使用分压式接法:①待测用电器电阻远大于或远小于滑动变阻器电阻。②实验要求待测用电器电流及其两端电压可以由 0 开始连续变化(例如测小灯泡的伏安特性曲线)。③实验要求待测用电器电流及其两端电压可变范围较大。④采用限流式接法时,无论如何调节变阻器,电流、电压都大于对应电表的量程。串分压公式:U1/U2 二 R1/R2并分流公式:I1/12=R2/R1第 3 页共 8 页在一个并联电路中,电路中总电阻的倒数等于各支路上电阻的倒数之和。公式为:R 串二 R1+R2+R3++Rn公式为:1/R 并=1/R1+1/R2++1/Rn实验室接法连接的方法有 6 种,分别为 AB、AC、AD、BD、BC、CD 其中只有AC,AD,BD,BC 这四种方法,也就是所谓的“一上一下”,可以改变阻值。剩下的两种不能改变阻值。具体情况如下:当导线接 AC 时,滑片 P 向左移动时电阻变小,电流变大。当滑片 P 向右移动时,电阻变大,电流...
