杠杆滑轮复习

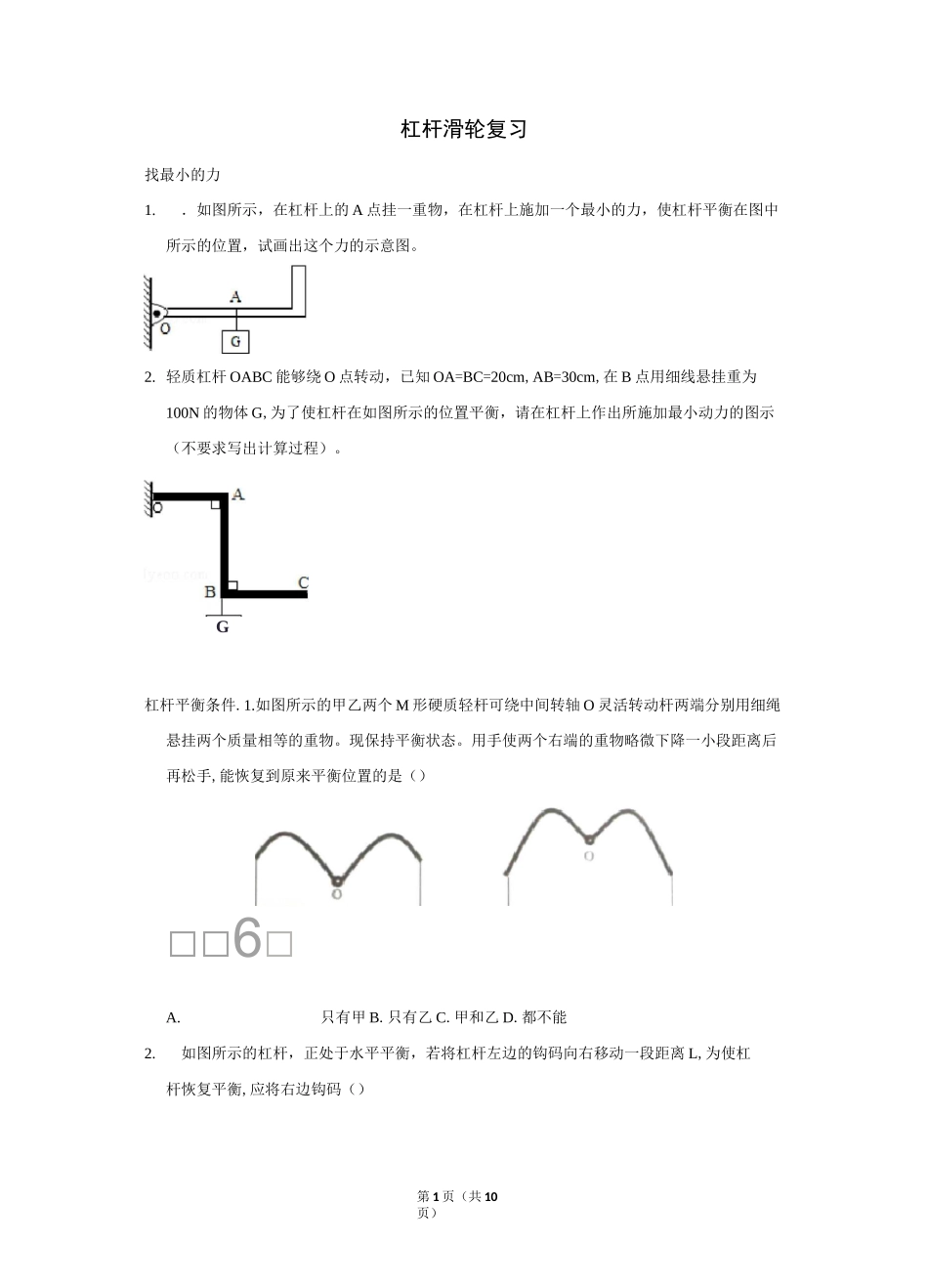

第 1 页（共 10页）杠杆滑轮复习找最小的力1.．如图所示，在杠杆上的 A 点挂一重物，在杠杆上施加一个最小的力，使杠杆平衡在图中所示的位置，试画出这个力的示意图。2. 轻质杠杆 OABC 能够绕 O 点转动，已知 OA=BC=20cm,AB=30cm,在 B 点用细线悬挂重为100N 的物体 G,为了使杠杆在如图所示的位置平衡，请在杠杆上作出所施加最小动力的图示（不要求写出计算过程）。G杠杆平衡条件.1.如图所示的甲乙两个 M 形硬质轻杆可绕中间转轴 O 灵活转动杆两端分别用细绳悬挂两个质量相等的重物。现保持平衡状态。用手使两个右端的重物略微下降一小段距离后再松手,能恢复到原来平衡位置的是（）□□6□A.只有甲 B.只有乙 C.甲和乙 D.都不能2.如图所示的杠杆，正处于水平平衡，若将杠杆左边的钩码向右移动一段距离 L,为使杠杆恢复平衡,应将右边钩码（）第 2 页（共 10页）A.向右移动 LB.向左移动 LC.向右移动大于 L 的距离 D.向左移动大于 L 的距离3. 一等臂杠杆，两边分别挂着实心的铝球和铜球，杠杆处于平衡状态，然后使两球同时浸没在水中，则杠杆（）A.仍然平衡 B.不再平衡，铜球一端下沉C.不再平衡，铝球一端下沉 D.无法确定4. 一直杠杆（自重不计），已知动力作用点和支点在杠杆的两端，阻力作用在杠杆的中点，则该杠杆（）A.—定是省力的 B.—定是费力的 C.可能既不省力也不费力 D.一定既不省力也不费力5.如图所示，质量不计的不等臂杠杆两端分别挂上实心铁球 A，B 时，恰好能使杠杆在水平位置平衡。若将 A 和 B 同时浸没在水中，则杠杆的状态是（）A..右端下沉 B.左端下沉 C..仍然平衡 D..不能判定滑轮.1.如图 5 所示，用完全相同的四个滑轮和两根细绳组成甲、乙两个滑轮组，在各自的自由端分别施加 F1 和 F2 的拉力，在相同时间内将相同的重物竖直匀速提升相同的高度（不计绳重、轮重和一切摩擦）。下列说法正确的是（）A.拉力 F］小于拉力 F2子 B.甲绳子自由端移动速度小于乙绳的C.甲、乙两滑轮组均属于费力的机械 D.甲、乙两滑轮组绳子自由端移动的距离相等2•电气化铁路的输电线常用图所示的方式悬挂在钢缆上。钢缆的 A 端固定在电杆上，B 端第 3 页（共 10页）连接在滑轮组上。滑轮组由 a、b、c 三个滑轮构成，配重 P 由多个混凝土圆盘悬挂在起组成，配重的总重为 G,若不计摩擦和滑轮的重量，则以下说法中正确的是（）A.a 为动滑轮，B 端钢缆受到滑轮组的拉力大小约为 3G...
