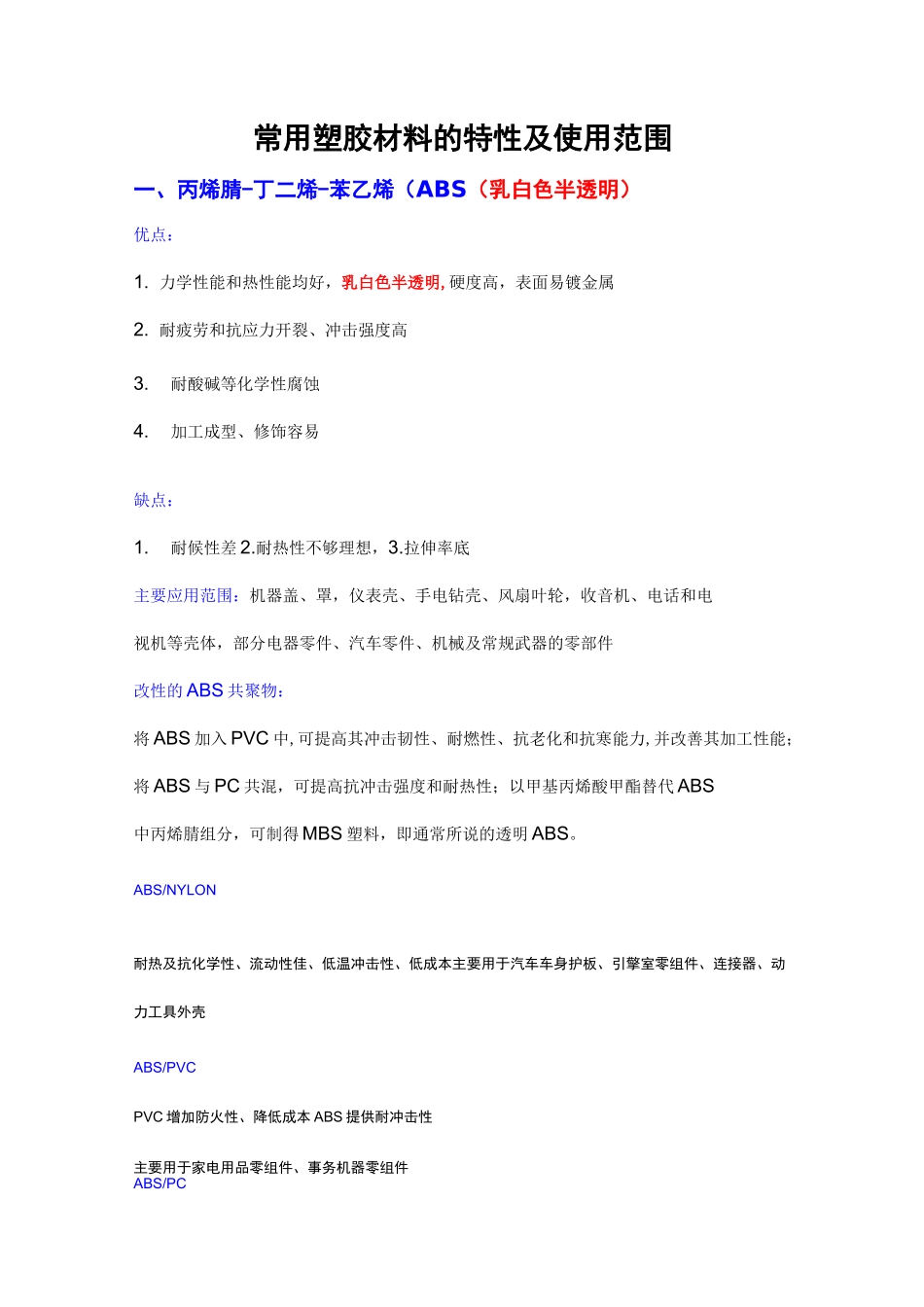

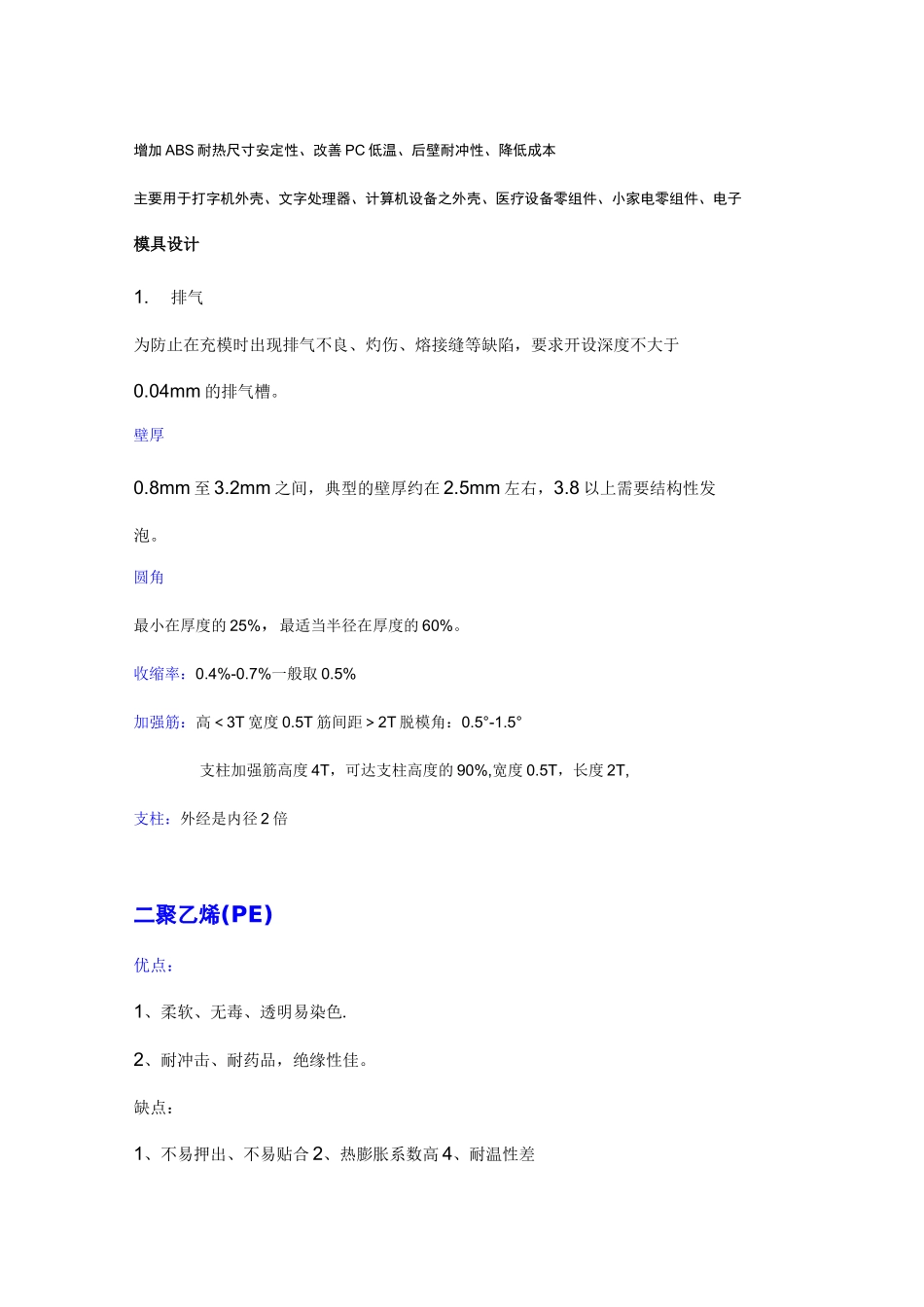

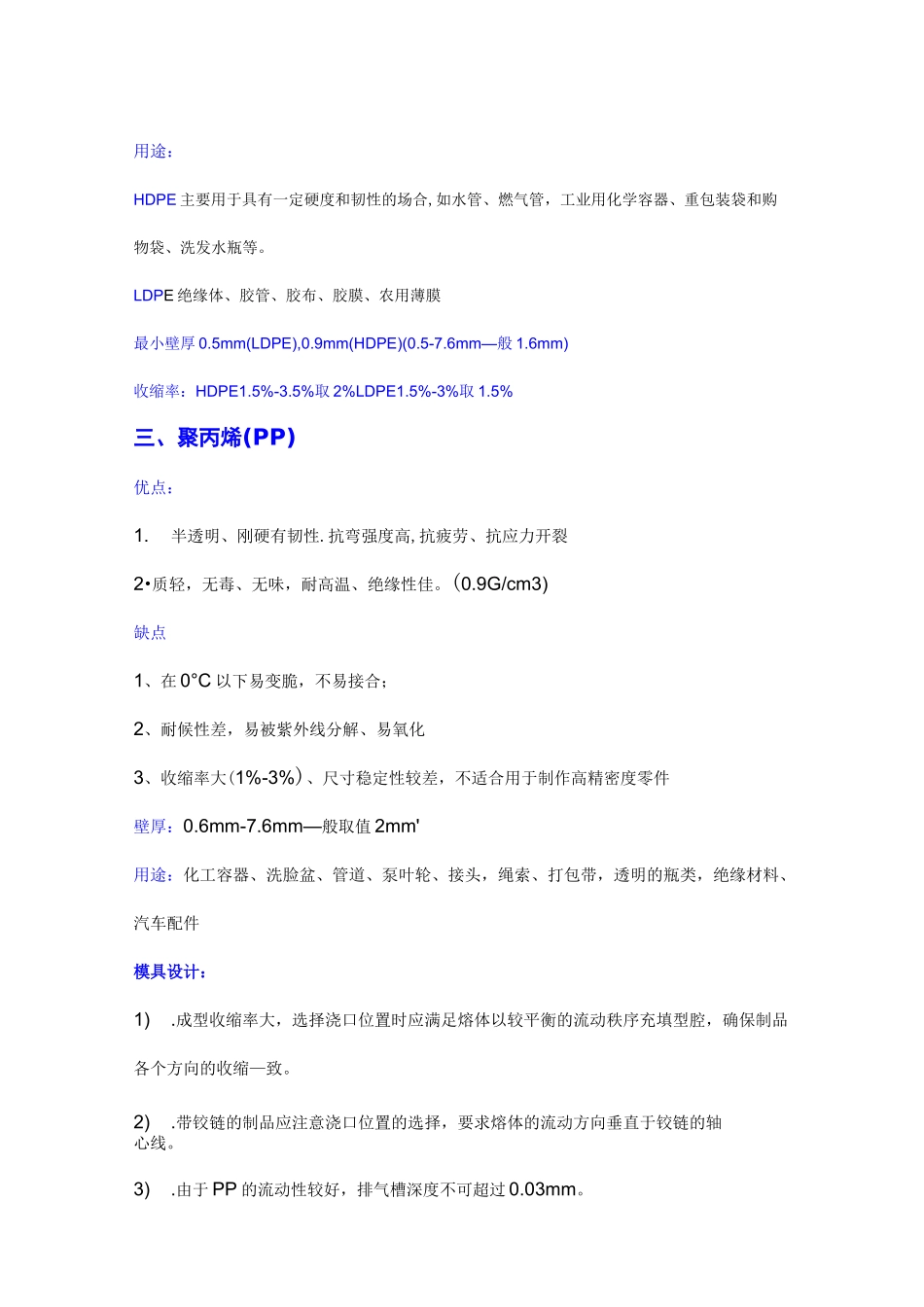

常用塑胶材料的特性及使用范围一、丙烯腈-丁二烯-苯乙烯（ABS（乳白色半透明）优点：1. 力学性能和热性能均好，乳白色半透明,硬度高，表面易镀金属2. 耐疲劳和抗应力开裂、冲击强度高3.耐酸碱等化学性腐蚀4.加工成型、修饰容易缺点：1.耐候性差 2.耐热性不够理想，3.拉伸率底主要应用范围：机器盖、罩，仪表壳、手电钻壳、风扇叶轮，收音机、电话和电视机等壳体，部分电器零件、汽车零件、机械及常规武器的零部件改性的 ABS 共聚物：将 ABS 加入 PVC 中,可提高其冲击韧性、耐燃性、抗老化和抗寒能力,并改善其加工性能；将 ABS 与 PC 共混，可提高抗冲击强度和耐热性；以甲基丙烯酸甲酯替代 ABS中丙烯腈组分，可制得 MBS 塑料，即通常所说的透明 ABS。ABS/NYLON耐热及抗化学性、流动性佳、低温冲击性、低成本主要用于汽车车身护板、引擎室零组件、连接器、动力工具外壳ABS/PVCPVC 增加防火性、降低成本 ABS 提供耐冲击性主要用于家电用品零组件、事务机器零组件ABS/PC增加 ABS 耐热尺寸安定性、改善 PC 低温、后壁耐冲性、降低成本主要用于打字机外壳、文字处理器、计算机设备之外壳、医疗设备零组件、小家电零组件、电子模具设计1.排气为防止在充模时出现排气不良、灼伤、熔接缝等缺陷，要求开设深度不大于0.04mm 的排气槽。壁厚0.8mm 至 3.2mm 之间，典型的壁厚约在 2.5mm 左右，3.8 以上需要结构性发泡。圆角最小在厚度的 25%，最适当半径在厚度的 60%。收缩率：0.4%-0.7%一般取 0.5%加强筋：高＜3T 宽度 0.5T 筋间距＞2T 脱模角：0.5°-1.5°支柱加强筋高度 4T，可达支柱高度的 90%,宽度 0.5T，长度 2T,支柱：外经是内径 2 倍二聚乙烯(PE)优点：1、柔软、无毒、透明易染色.2、耐冲击、耐药品，绝缘性佳。缺点：1、不易押出、不易贴合 2、热膨胀系数高 4、耐温性差用途：HDPE 主要用于具有一定硬度和韧性的场合,如水管、燃气管，工业用化学容器、重包装袋和购物袋、洗发水瓶等。LDPE 绝缘体、胶管、胶布、胶膜、农用薄膜最小壁厚 0.5mm(LDPE),0.9mm(HDPE)(0.5-7.6mm—般 1.6mm)收缩率：HDPE1.5%-3.5%取 2%LDPE1.5%-3%取 1.5%三、聚丙烯(PP)优点：1.半透明、刚硬有韧性.抗弯强度高,抗疲劳、抗应力开裂2•质轻，无毒、无味，耐高温、绝缘性佳。(0.9G/cm3)缺点1、在 0°C 以下易变脆，不易接合；2、耐候性差，易被紫外线分解、易氧化3、收缩率大(1%-3%)、尺寸稳定性较差，不适合用于制作高精...
