技术规范(0202)10KV户外高压真空断路器及智能型分界真空断路器

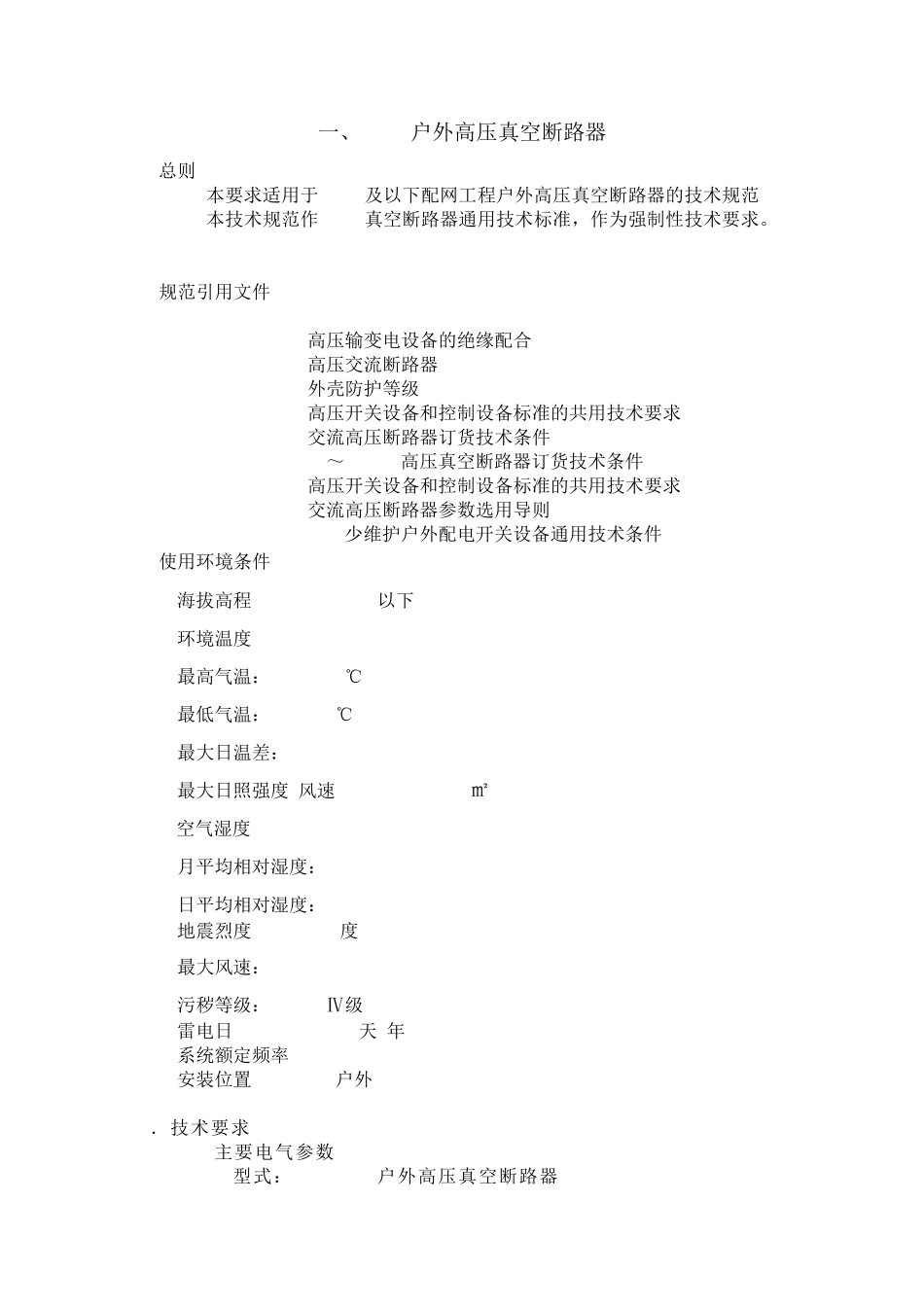

技术规范(0202)10KV户外高压真空断路器及智能型分界真空断路器_第1页
1/15

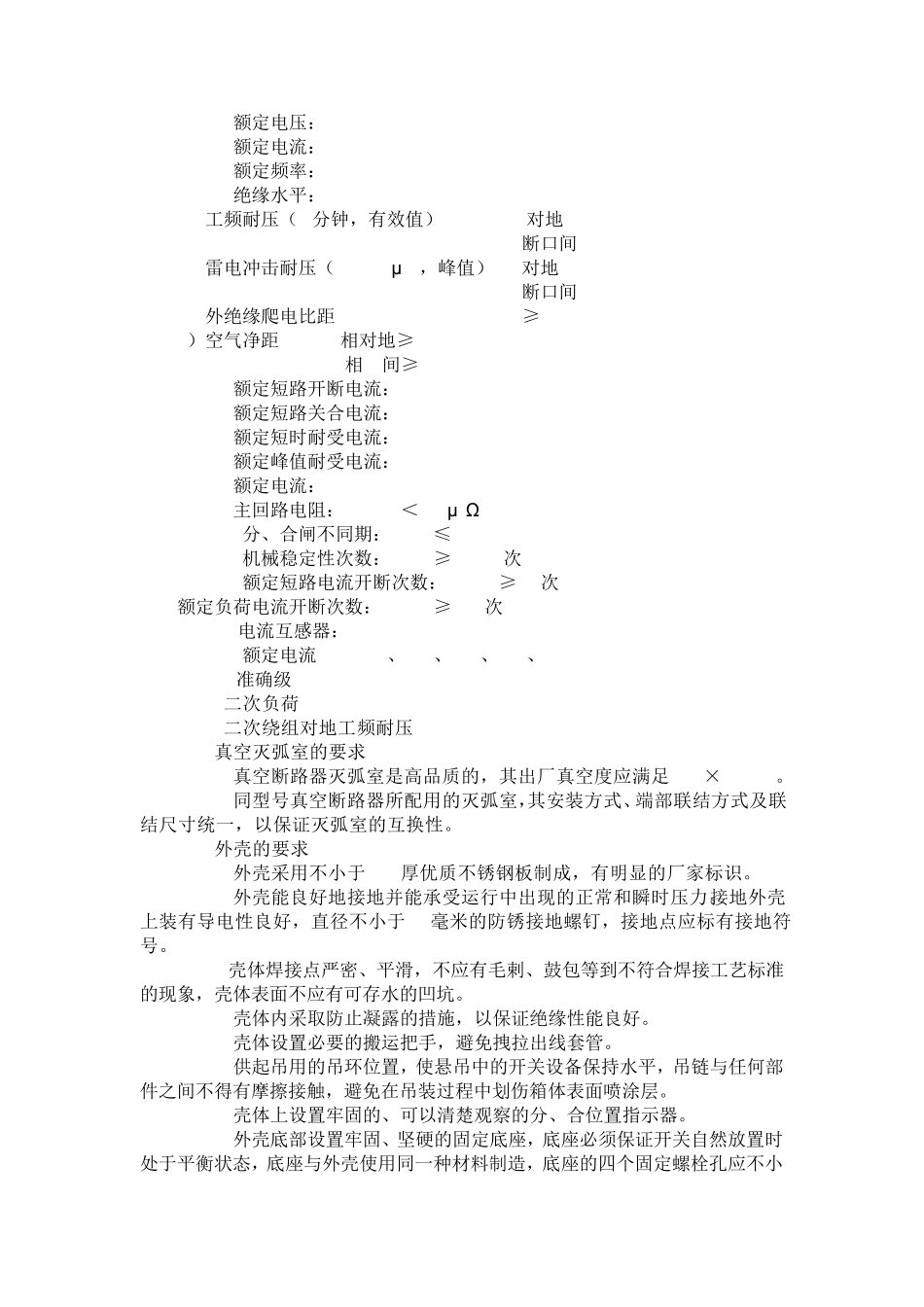

技术规范(0202)10KV户外高压真空断路器及智能型分界真空断路器_第2页
2/15

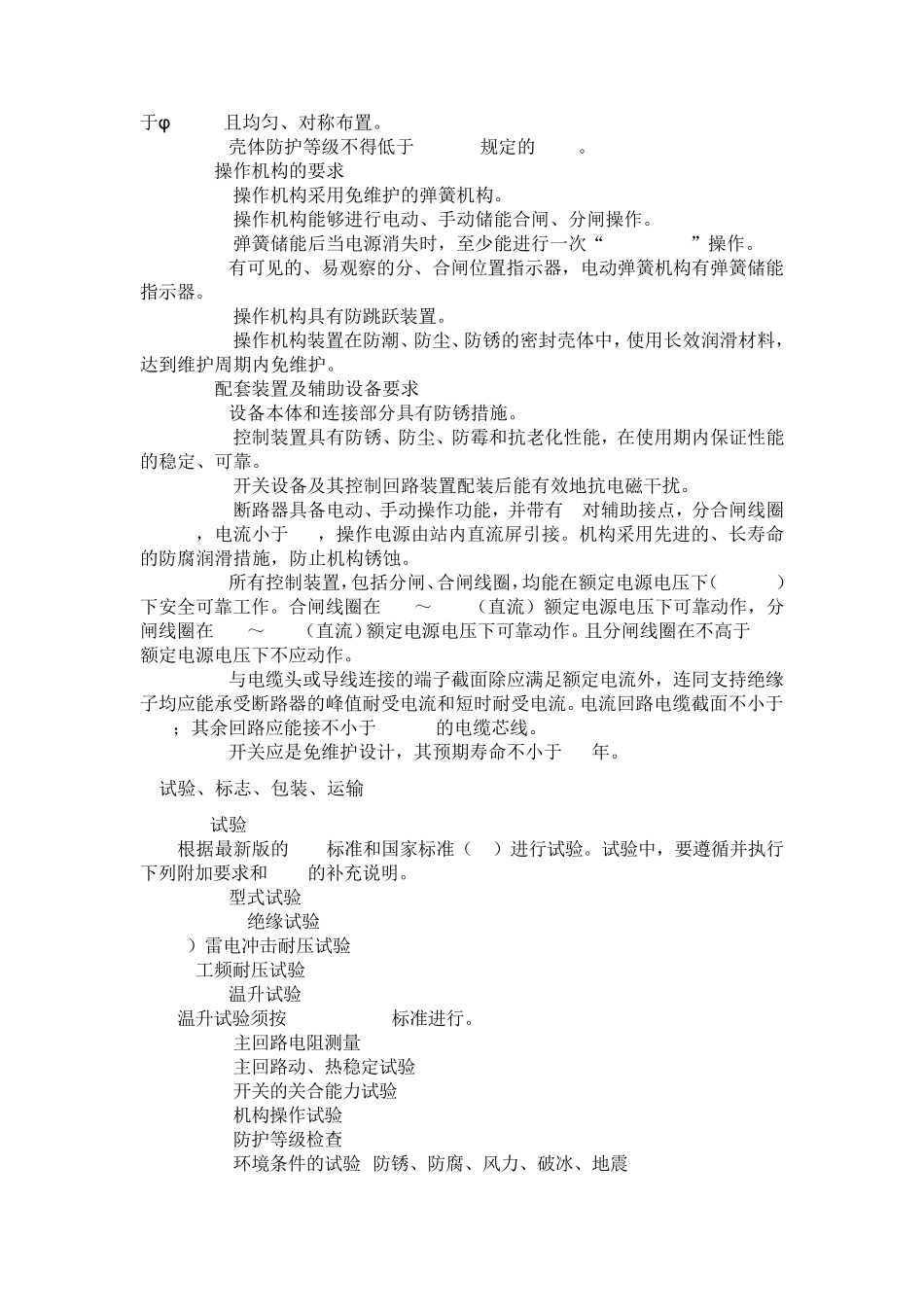

技术规范(0202)10KV户外高压真空断路器及智能型分界真空断路器_第3页
3/15
一、10kV户外高压真空断路器 1.总则 1.1 本要求适用于10kV及以下配网工程户外高压真空断路器的技术规范. 1.2 本技术规范作10kV真空断路器通用技术标准,作为强制性技术要求。 2.规范引用文件 GB 311.1 高压输变电设备的绝缘配合 GB 1984 高压交流断路器 GB 4208 外壳防护等级 GB/T 11022 高压开关设备和控制设备标准的共用技术要求 DL/T 402 交流高压断路器订货技术条件 DL/T 403 12~40.5kV高压真空断路器订货技术条件 DL/T 593 高压开关设备和控制设备标准的共用技术要求 DL/T 615 交流高压断路器参数选用导则 Dl/T 844 12kV少维护户外配电开关设备通用技术条件 3.使用环境条件 海拔高程(m) 1000m以下 环境温度 最高气温: 45℃ 最低气温: 0℃ 最大日温差: 25K 最大日照强度(风速 0.5m/s) 1000w/㎡ 空气湿度 月平均相对湿度:90% 日平均相对湿度:95% 地震烈度 8度 最大风速: 45m/s 污秽等级: Ⅳ级 雷电日 140天/年 系统额定频率 50Hz 安装位置 户外 4.技术要求 4.1 主要电气参数 4.2.1 型式: 10kV户外高压真空断路器 4.2.2 额定电压: 12kV 4.2.3 额定电流: 630A 4.2.4 额定频率: 50Hz 4.2.5 绝缘水平: a) 工频耐压(1分钟,有效值) 对地 42kV 断口间 48kV b) 雷电冲击耐压(1.2/50μ s,峰值) 对地 75kV 断口间 80kV c) 外绝缘爬电比距 ≥31 mm/ kV d)空气净距 相对地≥300 mm 相 间≥300 mm 4.2.6 额定短路开断电流: 20kA 4.2.7 额定短路关合电流: 50kA 4.2.6 额定短时耐受电流: 20kA/4s 4.2.7 额定峰值耐受电流: 50kA 4.2.8 额定电流: 630A 4.2.9 主回路电阻: <120μ Ω 4.2.10 分、合闸不同期: ≤2ms 4.2.11 机械稳定性次数: ≥10000次 4.2.12 额定短路电流开断次数: ≥30次 额定负荷电流开断次数: ≥600次 4.2.13电流互感器: a)额定电流 75、150、300、400、600/5A b)准确级 10P c)二次负荷 20VA d)二次绕组对地工频耐压 2000V/1min 4.3 真空灭弧室的要求 4.3.1 真空断路器灭弧室是高品质的,其出厂真空度应满足1.33×10-5 Pa。 4.3.2 同型号真空断路器所配用的灭弧室,其安装方式、端部联结方式及联结尺寸统一,以保证灭弧室的互换性。 4.4 外壳的要求 4.4.1 外壳采用不小于3mm厚优质不锈钢板制成,有明显的厂家标识。 4.4.2 外壳能良好地接地并能...
