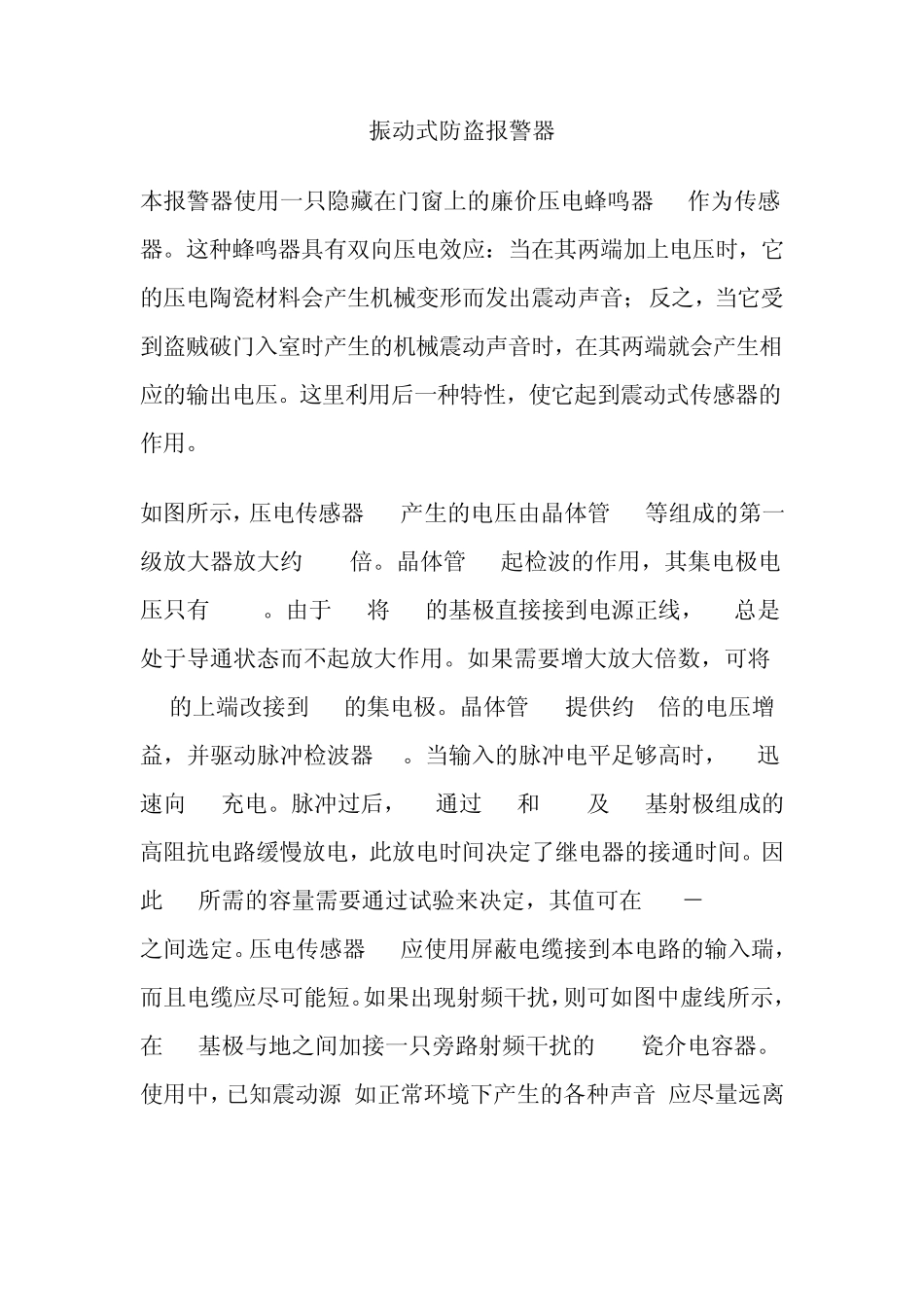

振动式防盗报警器 本报警器使用一只隐藏在门窗上的廉价压电蜂鸣器X1作为传感器。这种蜂鸣器具有双向压电效应:当在其两端加上电压时,它的压电陶瓷材料会产生机械变形而发出震动声音;反之,当它受到盗贼破门入室时产生的机械震动声音时,在其两端就会产生相应的输出电压。这里利用后一种特性,使它起到震动式传感器的作用。 如图所示,压电传感器X1产生的电压由晶体管 T1等组成的第一级放大器放大约 100倍。晶体管 T2起检波的作用,其集电极电压只有 50mv。由于 R3将 T2的基极直接接到电源正线,T2总是处于导通状态而不起放大作用。如果需要增大放大倍数,可将R3的上端改接到 T2的集电极。晶体管 T3提供约 3倍的电压增益,并驱动脉冲检波器D1。当输入的脉冲电平足够高时,T4迅速向 C6充电。脉冲过后,C6通过 R9和 R10及 T5基射极组成的高阻抗电路缓慢放电,此放电时间决定了继电器的接通时间。因此 C6所需的容量需要通过试验来决定,其值可在1uF-10uF 之间选定。压电传感器X1应使用屏蔽电缆接到本电路的输入瑞,而且电缆应尽可能短。如果出现射频干扰,则可如图中虚线所示,在T1基极与地之间加接一只旁路射频干扰的lnF瓷介电容器。使用中,已知震动源(如正常环境下产生的各种声音)应尽量远离传感器,以免引起误触发。当继电器不工作时,本电路耗电只有几个毫安。 电路工作原理 该振动式防盗报警器电路由防盗检测电路、受控超低频振荡器和自激振荡器组成,如图6~62 所示。 防盗检测电路由电阻器R1~R3 和压电陶瓷片BC(传感器)组成。 受控超低频振荡器由双时基集成电路IC(ICa、 ICb) 内部的一个时基集成电路ICa 和电阻器R4、电容器C1, C2 组成。 自激振荡器由IC 内部的另一个时基集成电路ICb 和电阻器R5、 R6、电容器C3 组成。 在 BC 未检测到振动声音时,受控超低频振荡器和自激振荡器均不振荡,蜂鸣器HA 不发声,报警器处于警戒状态。 当有盗情发生、BC 检测到盗贼行窃时产生的振动声响时,在 R3 两端将产生一个触发电压,使受控超低频振荡器和自激振荡器振荡工作,受控超低频振荡器产生的5Hz 超低频振荡信号对自激振荡器产生的自激振荡信号进行调制,驱动HA 发出报警声。 振动声音消失后,受控超低频振荡器和自激振荡器在工作lmin 后停振,HA 停止发声,报警器又进入警戒状态。 元器件选择 R1~R6 选用1/8W 金属膜电阻器或碳膜电阻器。 Cl 选用耐压值为16 的铝电解电容器;C2 和 C3 均...
