插座BS标准第二部分中文版

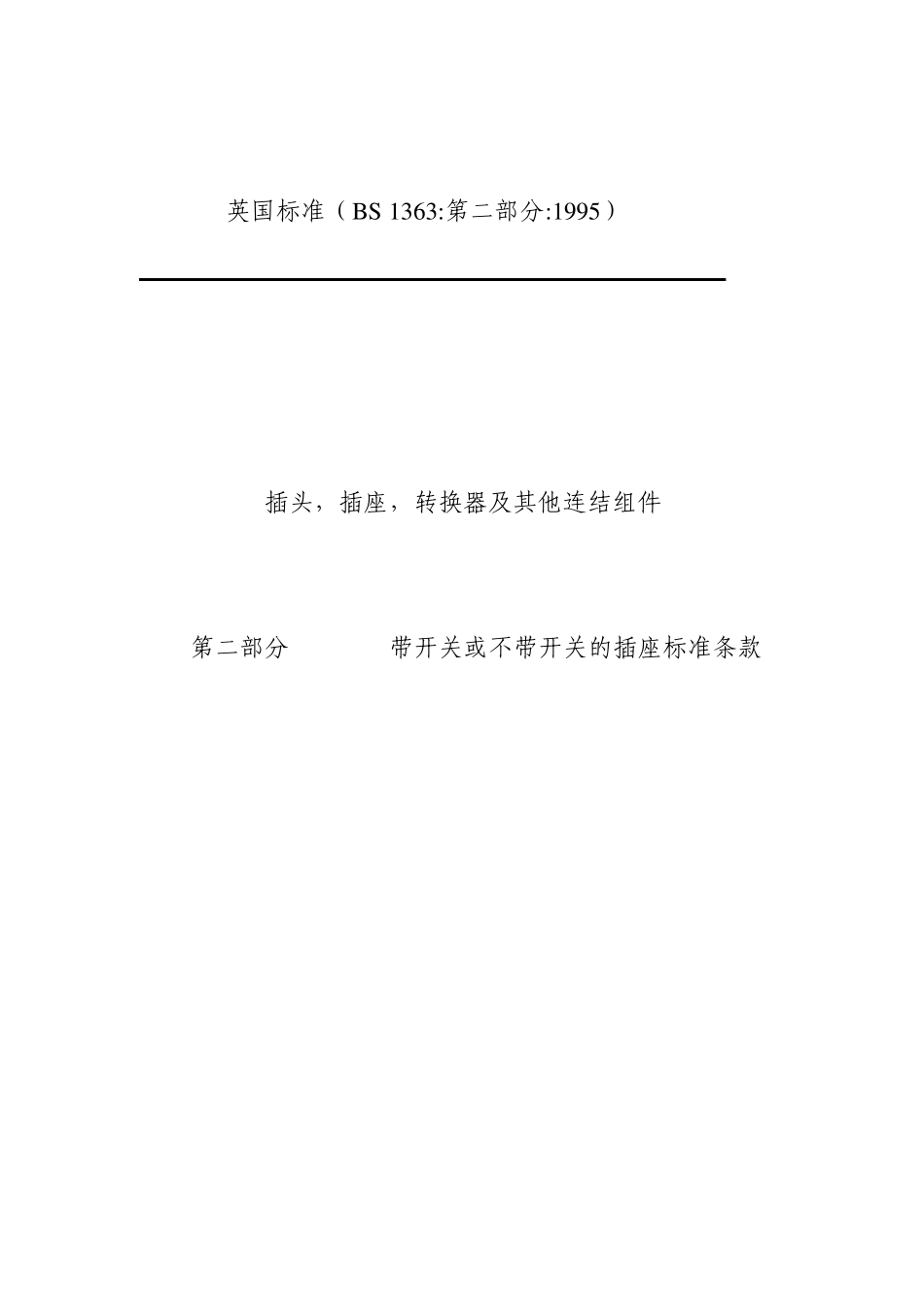

插座BS标准第二部分中文版_第1页
1/20

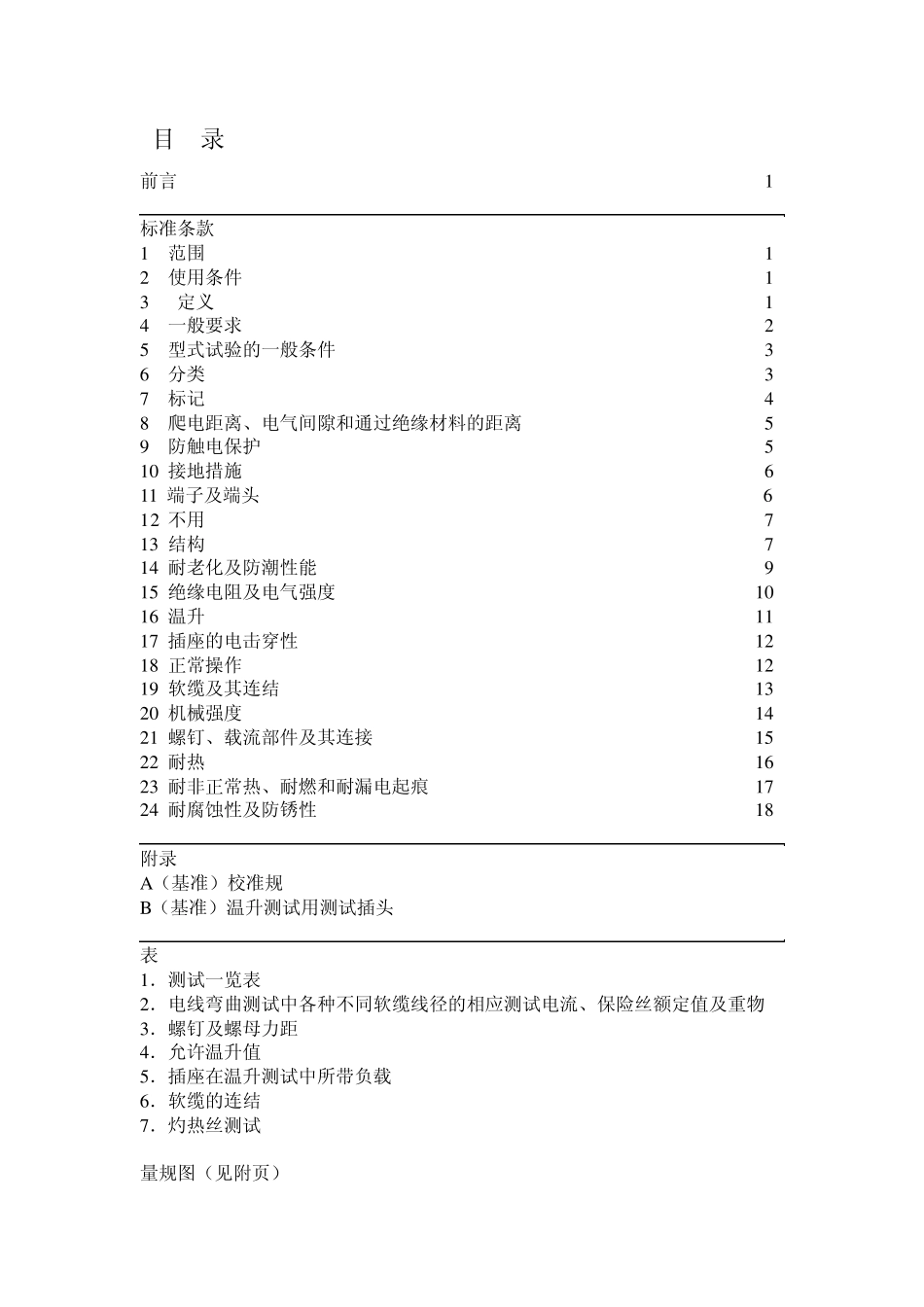

插座BS标准第二部分中文版_第2页
2/20

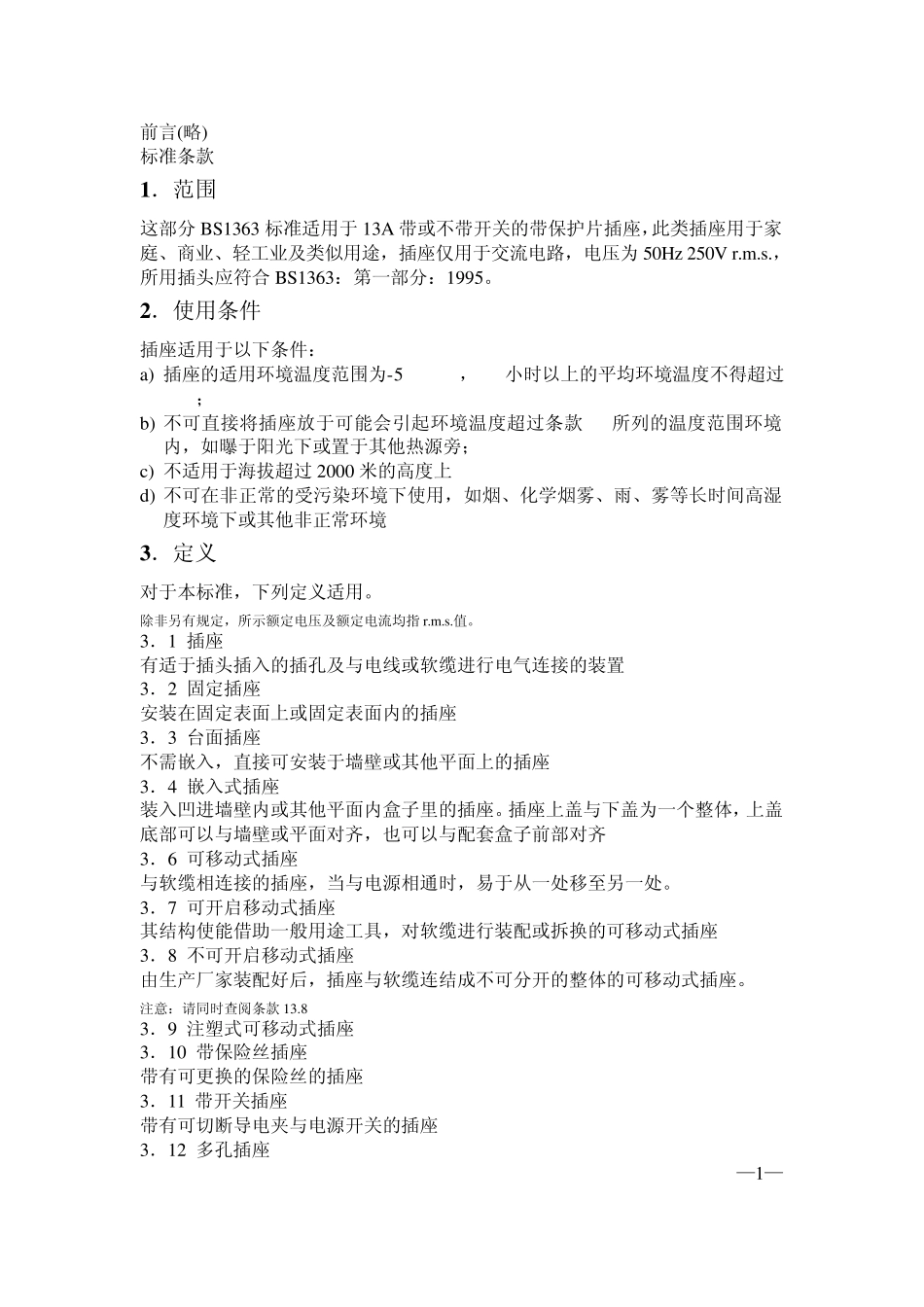

插座BS标准第二部分中文版_第3页
3/20
英国标准(BS 1363:第二部分:1995) 13A 插头,插座,转换器及其他连结组件 第二部分 13A 带开关或不带开关的插座标准条款 目 录 前言 1 标准条款 1 范围 1 2 使用条件 1 3 定义 1 4 一般要求 2 5 型式试验的一般条件 3 6 分类 3 7 标记 4 8 爬电距离、电气间隙和通过绝缘材料的距离 5 9 防触电保护 5 10 接地措施 6 11 端子及端头 6 12 不用 7 13 结构 7 14 耐老化及防潮性能 9 15 绝缘电阻及电气强度 10 16 温升 11 17 插座的电击穿性 12 18 正常操作 12 19 软缆及其连结 13 20 机械强度 14 21 螺钉、载流部件及其连接 15 22 耐热 16 23 耐非正常热、耐燃和耐漏电起痕 17 24 耐腐蚀性及防锈性 18 附录 A(基准)校准规 B(基准)温升测试用测试插头 表 1.测试一览表 2.电线弯曲测试中各种不同软缆线径的相应测试电流、保险丝额定值及重物 3.螺钉及螺母力距 4.允许温升值 5.插座在温升测试中所带负载 6.软缆的连结 7.灼热丝测试 量规图(见附页) 前言(略) 标准条款 1 .范围 这部分 BS1363 标准适用于 13A 带或不带开关的带保护片插座,此类插座用于家庭、商业、轻工业及类似用途,插座仅用于交流电路,电压为 50Hz 250V r.m.s.,所用插头应符合 BS1363:第一部分:1995。 2 .使用条件 插座适用于以下条件: a) 插座的适用环境温度范围为-50C-400C,24小时以上的平均环境温度不得超过250C; b) 不可直接将插座放于可能会引起环境温度超过条款 a)所列的温度范围环境内,如曝于阳光下或置于其他热源旁; c) 不适用于海拔超过 2000 米的高度上 d) 不可在非正常的受污染环境下使用,如烟、化学烟雾、雨、雾等长时间高湿度环境下或其他非正常环境 3 .定义 对于本标准,下列定义适用。 除非另有规定,所示额定电压及额定电流均指 r.m.s.值。 3.1 插座 有适于插头插入的插孔及与电线或软缆进行电气连接的装置 3.2 固定插座 安装在固定表面上或固定表面内的插座 3.3 台面插座 不需嵌入,直接可安装于墙壁或其他平面上的插座 3.4 嵌入式插座 装入凹进墙壁内或其他平面内盒子里的插座。插座上盖与下盖为一个整体,上盖底部可以与墙壁或平面对齐,也可以与配套盒子前部对齐 3.6 可移动式插座 与软缆相连接的插座,当与电源相通时,易于从一处移至另一处。 3.7 可开启移动式插座 其结构...
