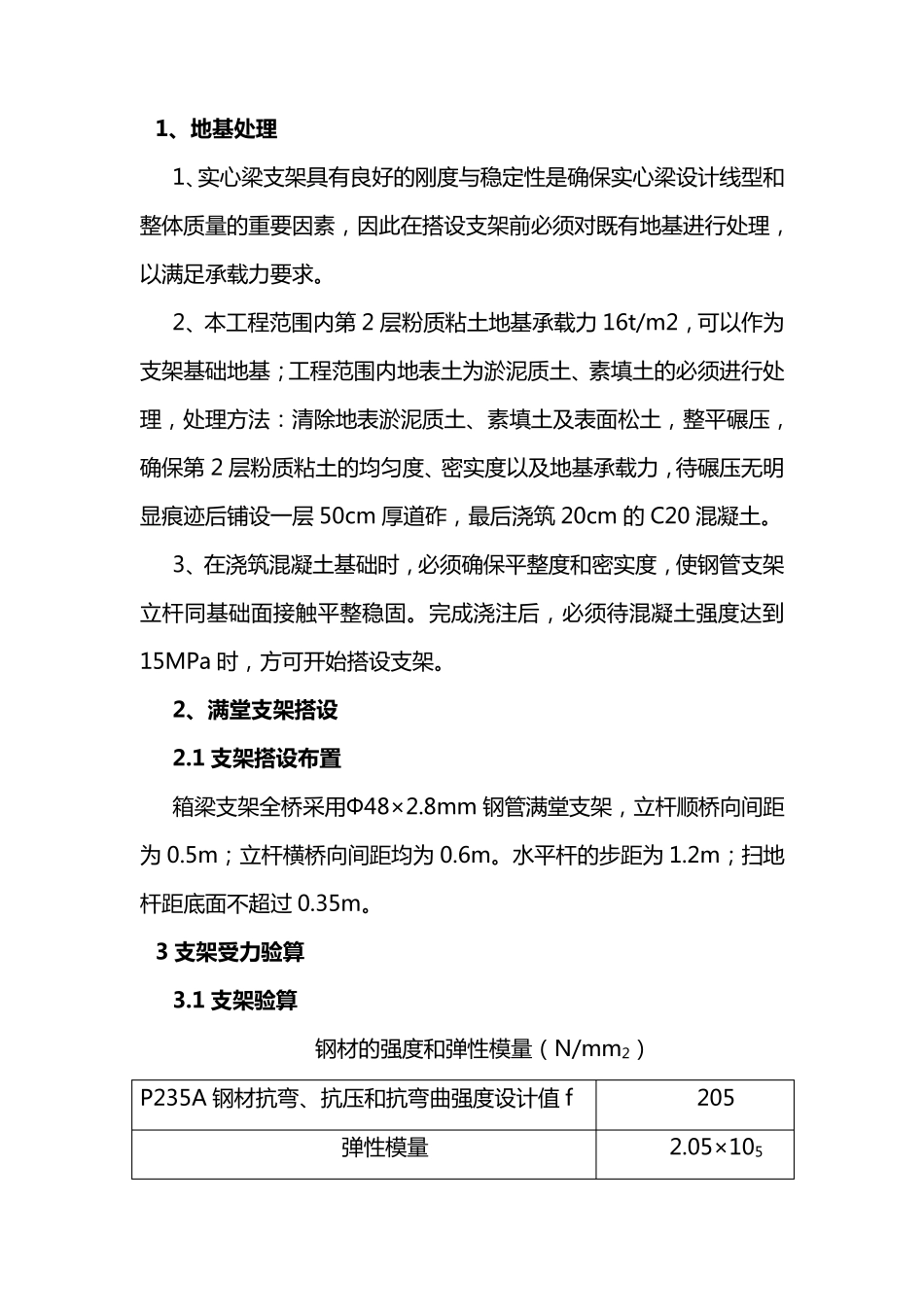

1、地基处理 1、实心梁支架具有良好的刚度与稳定性是确保实心梁设计线型和整体质量的重要因素，因此在搭设支架前必须对既有地基进行处理，以满足承载力要求。 2、本工程范围内第 2 层粉质粘土地基承载力 16t/m2，可以作为支架基础地基；工程范围内地表土为淤泥质土、素填土的必须进行处理，处理方法：清除地表淤泥质土、素填土及表面松土，整平碾压，确保第 2 层粉质粘土的均匀度、密实度以及地基承载力，待碾压无明显痕迹后铺设一层 50cm 厚道砟，最后浇筑 20cm 的 C20 混凝土。 3、在浇筑混凝土基础时，必须确保平整度和密实度，使钢管支架立杆同基础面接触平整稳固。完成浇注后，必须待混凝土强度达到15MPa 时，方可开始搭设支架。 2、满堂支架搭设 2.1 支架搭设布置 箱梁支架全桥采 用 Φ48×2.8mm 钢管满堂 支架，立杆顺 桥向 间 距为 0.5m；立杆横 桥向 间 距 均为 0.6m。水 平杆的步 距 为 1.2m；扫 地杆距 底 面不 超 过 0.35m。 3 支架受力验算 3.1 支架验算 钢材 的强度和弹 性模 量（ N/mm2） P235A 钢材 抗 弯 、抗 压和抗 弯 曲 强度设计值 f 205 弹 性模 量 2.05×105 外径F（ mm） 壁厚t（ mm） 截 面 积A（ cm2） 截面惯性距I(cm4) 截 面 模 量W（ cm3） 回 转 半 径i（ cm） 48 2.8 3.98 10.19 5.08 1.58 3.2 荷 载 组 合 ： （ 1） 永 久 荷 载 ， 荷 载 分 部 系 数 取 1.2 a、模 板采用竹胶板， 查《建筑施工碗扣式脚手架安全技术规范JGJ166-2008》表 4.2.4， 模 板自重 Q1=0.5KN/m2 b、配件自重， 脚手板自重取 0.35KN/m2；栏杆与挡脚板自重取0.14KN/m2 ； 满 挂 安 全 网 自 重 取0.01KN/m2 ，配 重 合 计Q2=0.5KN/m2 c、砼自重 Q3=26KN/m2 （ 2） 可变荷 载 ， 荷 载 分 部 系 数 取 1.4 施工人员及设备荷 载 标准值取1.0KN/m2;振捣砼产生的荷 载 标准值取 2.0KN/m2。水平风荷 载 2/3 0 8.05 5.08.017.07.0mKNWWosz 可变荷 载 Q4=3.308KN/m2 3.3 支 架 受 力 验 算 。 立 杆 纵 横 向 间 距60cm*60cm 间 距 布 置 ， 即 Lx=0.6m ，Ly=0.6m， 梁高 0.7m， 立杆投影面 积 上均布荷 载 q q=［ 1.2×（ Q1+Q2+Q3×2） +1.4×Q4］ ×lx×ly=［ 1.2×（ 0.6+0.6+26×0.7） +1.4×3.308］ ...
