收录机维修入门与提高

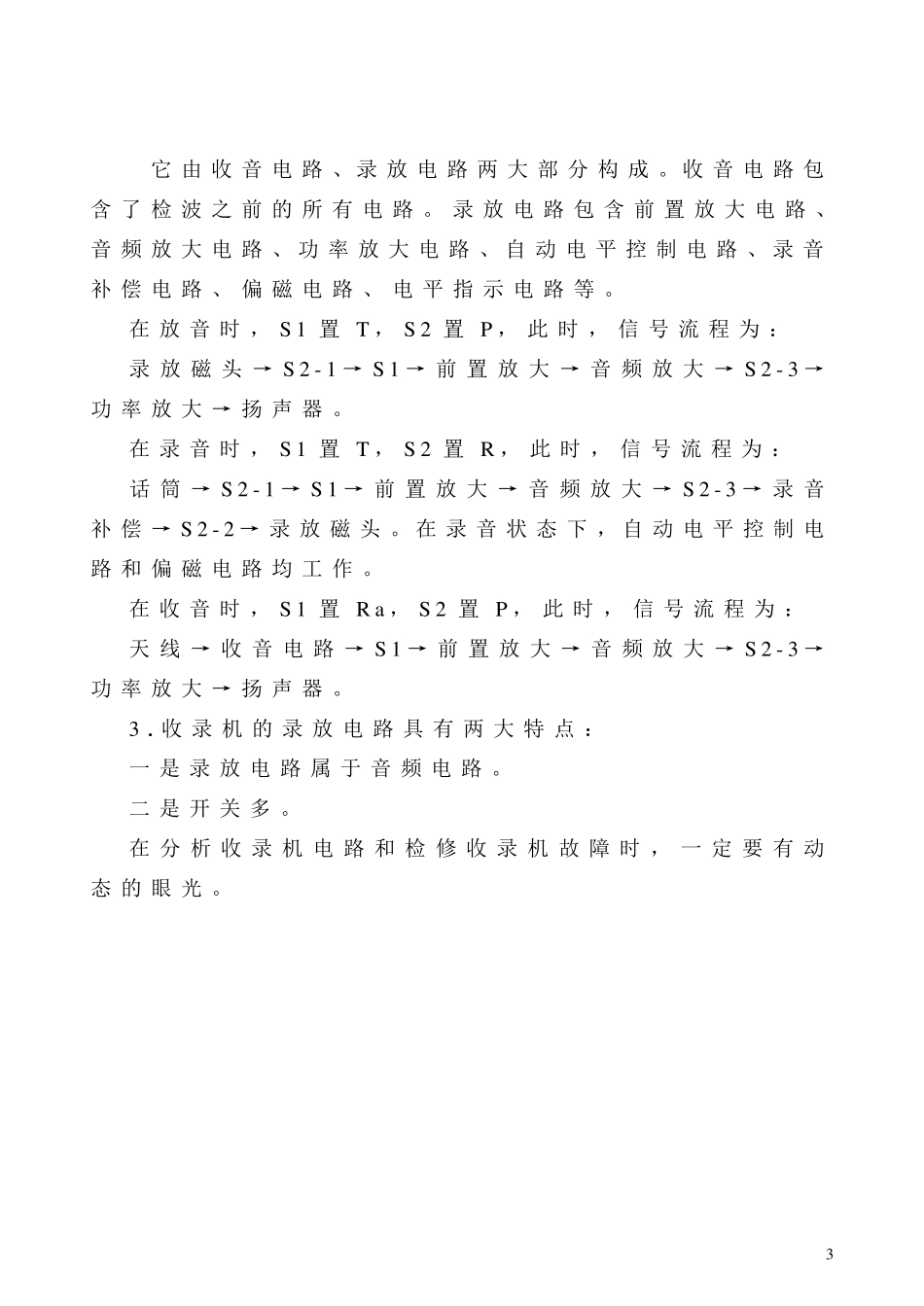

1 第3 章 收录机维修入门与提高 学习要点：本章主要讲述收录机的基本知识，要求读者先了解收录机的结构及特点。在此基础上，弄清录放电路的工作原理，再逐步掌握收录机的故障检修方法。本章具有承前启后的作用，它即是前两章的升华，又是学习AV功放机的基础，读者应认真学习。 3 . 1 对收录机的感性认识 3 . 2 录音、 放音及抹 音原理 3 . 3 机芯 结构及常 见 故障处 理 3 . 4 录、 放电路 3 . 5 收录机故障检修 2 3 . 1 对收录机的感性认识 一. 收录机由收音机和录音机结合而成 收录机内部电路包含了收音和录放两个部分，如图3 - 1所示。 图3 - 1 收音部分未含音频电路，它的音频电路与录放电路公用。机器的工作状态由开关来切换。 二. 收录机的结构 1 . 收录机的整体结构 收录机由机壳、 扬 声 器、 机芯 、 电路板 等 构成。 见 教 材 图3 - 2 2 . 收录机的电路结构 收录机的电路结构框 图如图3 - 3 所示。 3 它由收音电路、录放电路两大部分构成。收音电路包含了检波之前的所有电路。录放电路包含前置放大电路、音频放大电路、功率放大电路、自动电平控制电路、录音补偿电路、偏磁电路、电平指示电路等。 在放音时，S 1 置T ，S 2 置P ，此时，信号流程为： 录放磁头→ S 2 - 1 → S 1 → 前置放大→ 音频放大→ S 2 - 3 →功率放大→ 扬 声 器 。 在录音时，S 1 置T ，S 2 置R ，此时，信号流程为： 话 筒 → S 2 - 1 → S 1 → 前置放大→ 音频放大→ S 2 - 3 → 录音补偿→ S 2 - 2 → 录放磁头。在录音状 态 下 ，自动电平控制电路和 偏磁电路均 工 作 。 在收音时，S 1 置R a，S 2 置P ，此时，信号流程为： 天 线 → 收音电路→ S 1 → 前置放大→ 音频放大→ S 2 - 3 →功率放大→ 扬 声 器 。 3 . 收录机 的录放电路具 有两大特 点 ： 一 是 录放电路属 于 音频电路。 二 是 开 关 多 。 在分析 收录机 电路和 检修 收录机 故 障 时，一 定 要 有动态 的眼 光 。 4 3 . 2 录音、 放 音及 抹 音原 理 一 . 磁 头 与 磁 带 1 . 磁 头 （ 1 ） 功 能 ： 磁 头 是 一 种 磁 电 转 换 器 件 。 （ 2 ） 磁 头 的 结 构 它 由 带 缝 隙 的 铁 芯 、 绕 在 铁 芯 ...
