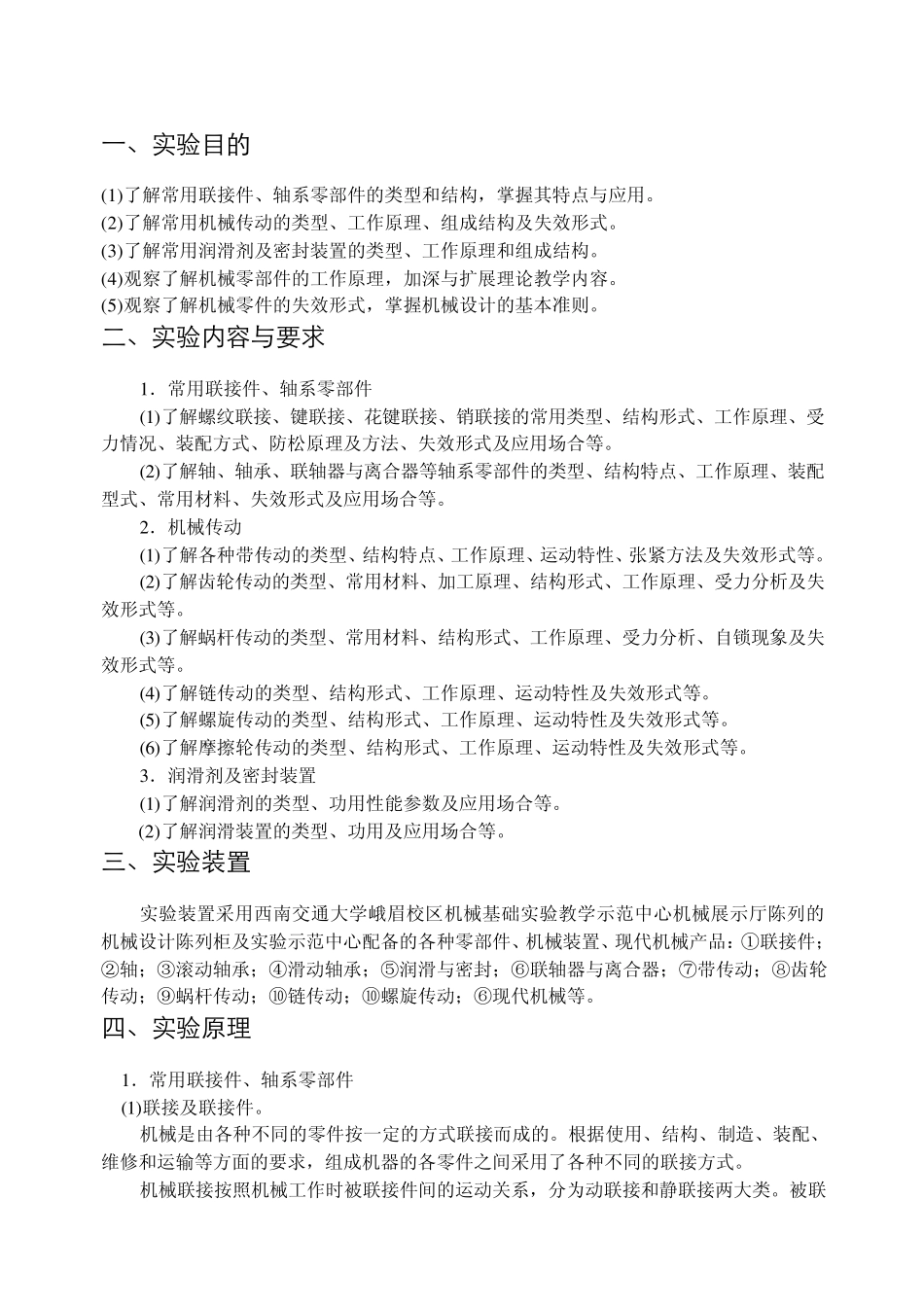

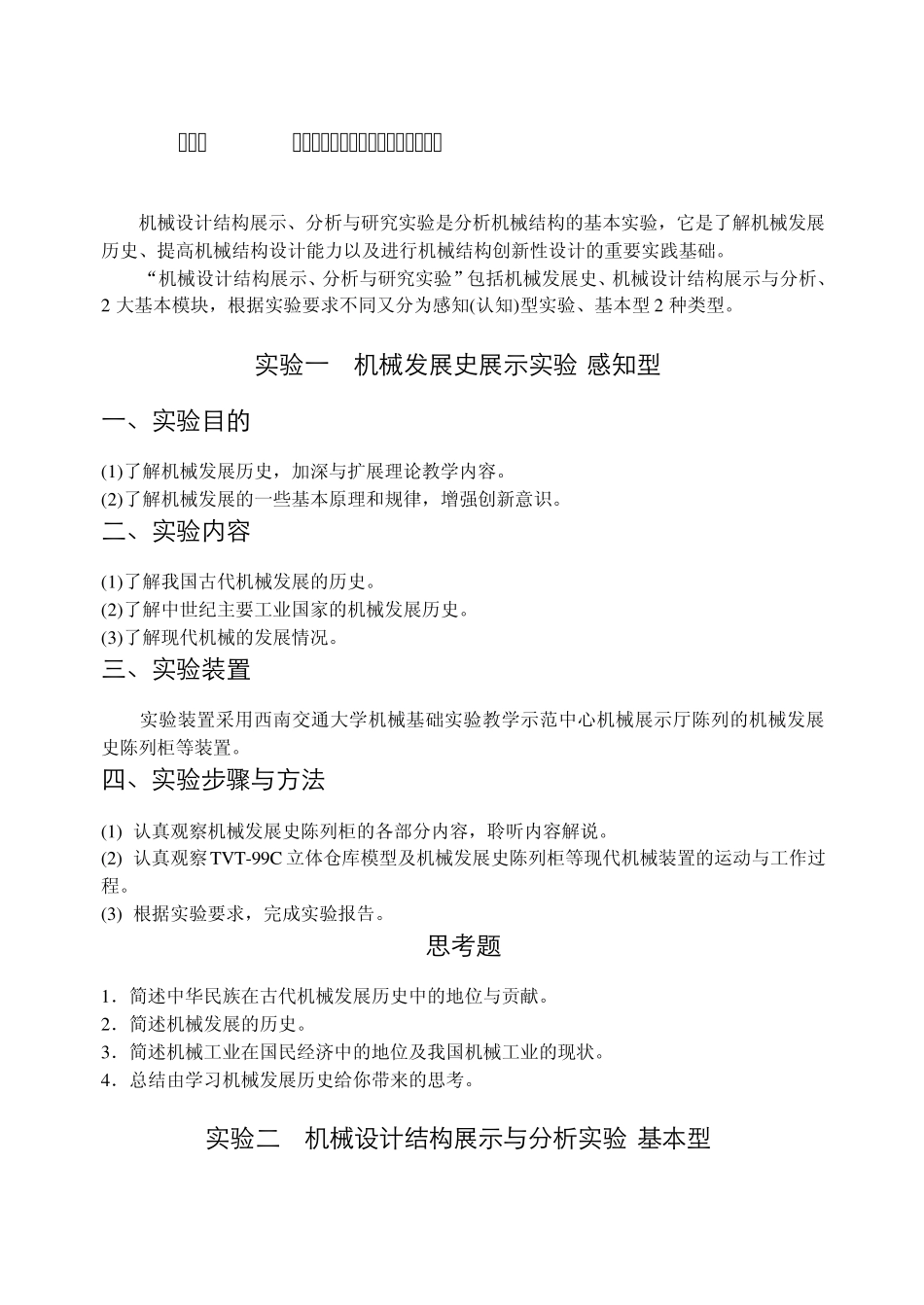

机械设计综合实验指导书 及实验报告 何俊 冯鉴 雷代明 2 0 0 8 年 4 月 第一章 机械设计结构展示、分析与研究实验 机械设计结构展示、分析与研究实验是分析机械结构的基本实验，它是了解机械发展历史、提高机械结构设计能力以及进行机械结构创新性设计的重要实践基础。 “机械设计结构展示、分析与研究实验”包括机械发展史、机械设计结构展示与分析、2 大基本模块，根据实验要求不同又分为感知(认知)型实验、基本型 2 种类型。 实验一 机械发展史展示实验(感知型) 一、实验目的 (1)了解机械发展历史，加深与扩展理论教学内容。 (2)了解机械发展的一些基本原理和规律，增强创新意识。 二、实验内容 (1)了解我国古代机械发展的历史。 (2)了解中世纪主要工业国家的机械发展历史。 (3)了解现代机械的发展情况。 三、实验装置 实验装置采用西南交通大学机械基础实验教学示范中心机械展示厅陈列的机械发展史陈列柜等装置。 四、实验步骤与方法 (1) 认真观察机械发展史陈列柜的各部分内容，聆听内容解说。 (2) 认真观察TVT-99C 立体仓库模型及机械发展史陈列柜等现代机械装置的运动与工作过程。 (3) 根据实验要求，完成实验报告。 思考题 1．简述中华民族在古代机械发展历史中的地位与贡献。 2．简述机械发展的历史。 3．简述机械工业在国民经济中的地位及我国机械工业的现状。 4．总结由学习机械发展历史给你带来的思考。 实验二 机械设计结构展示与分析实验(基本型) 一、实验目的 (1 )了解常用联接件、轴系零部件的类型和结构，掌握其特点与应用。 (2 )了解常用机械传动的类型、工作原理、组成结构及失效形式。 (3 )了解常用润滑剂及密封装置的类型、工作原理和组成结构。 (4 )观察了解机械零部件的工作原理，加深与扩展理论教学内容。 (5 )观察了解机械零件的失效形式，掌握机械设计的基本准则。 二、实验内容与要求 1 ．常用联接件、轴系零部件 (1)了解螺纹联接、键联接、花键联接、销联接的常用类型、结构形式、工作原理、受力情况、装配方式、防松原理及方法、失效形式及应用场合等。 (2)了解轴、轴承、联轴器与离合器等轴系零部件的类型、结构特点、工作原理、装配型式、常用材料、失效形式及应用场合等。 2 ．机械传动 (1)了解各种带传动的类型、结构特点、工作原理、运动特性、张紧方法及失效形式等。 (2)了解齿轮传动的类型、常用材料、加工原理、结构形式、工作原理、受力分...
