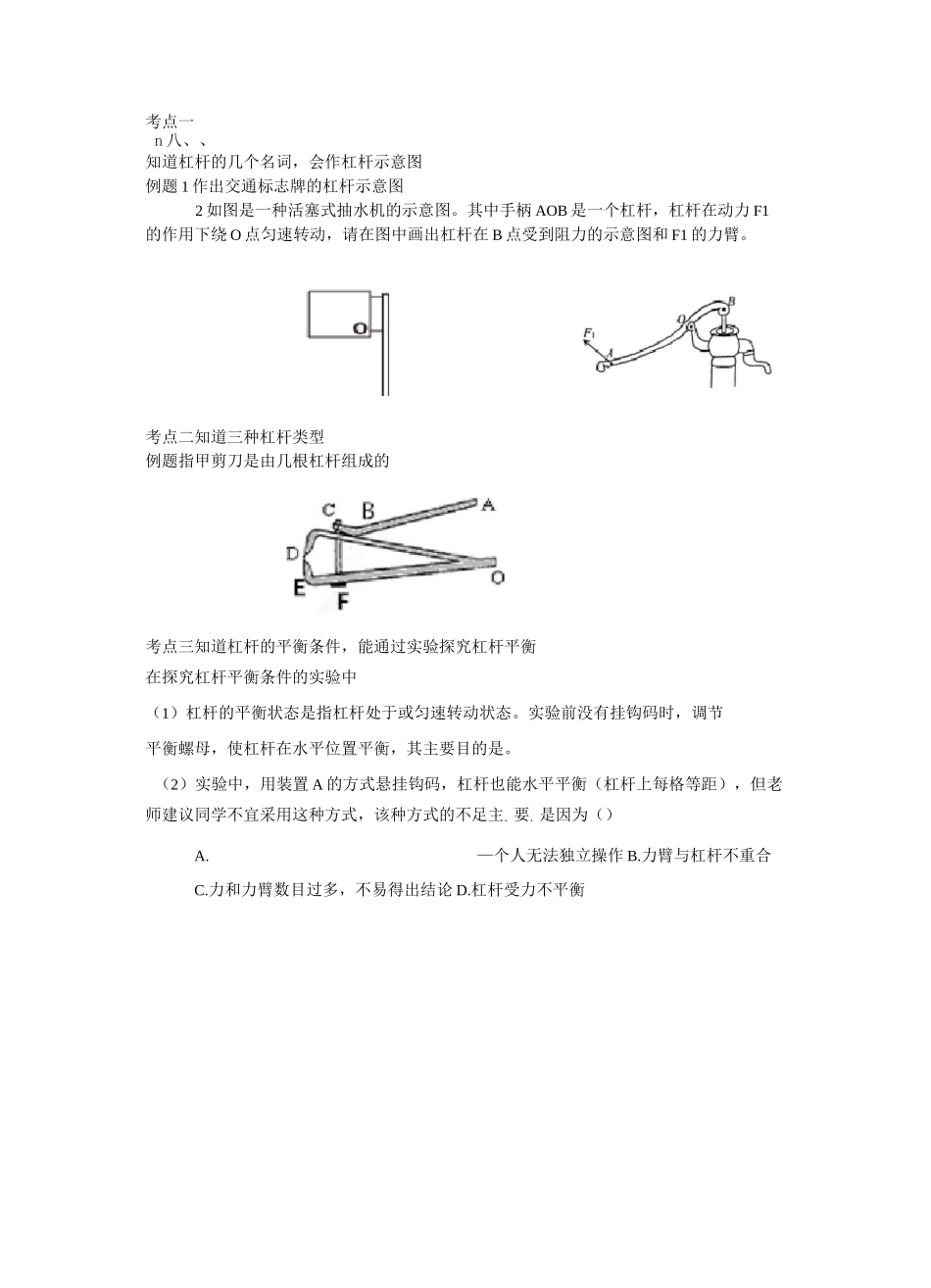

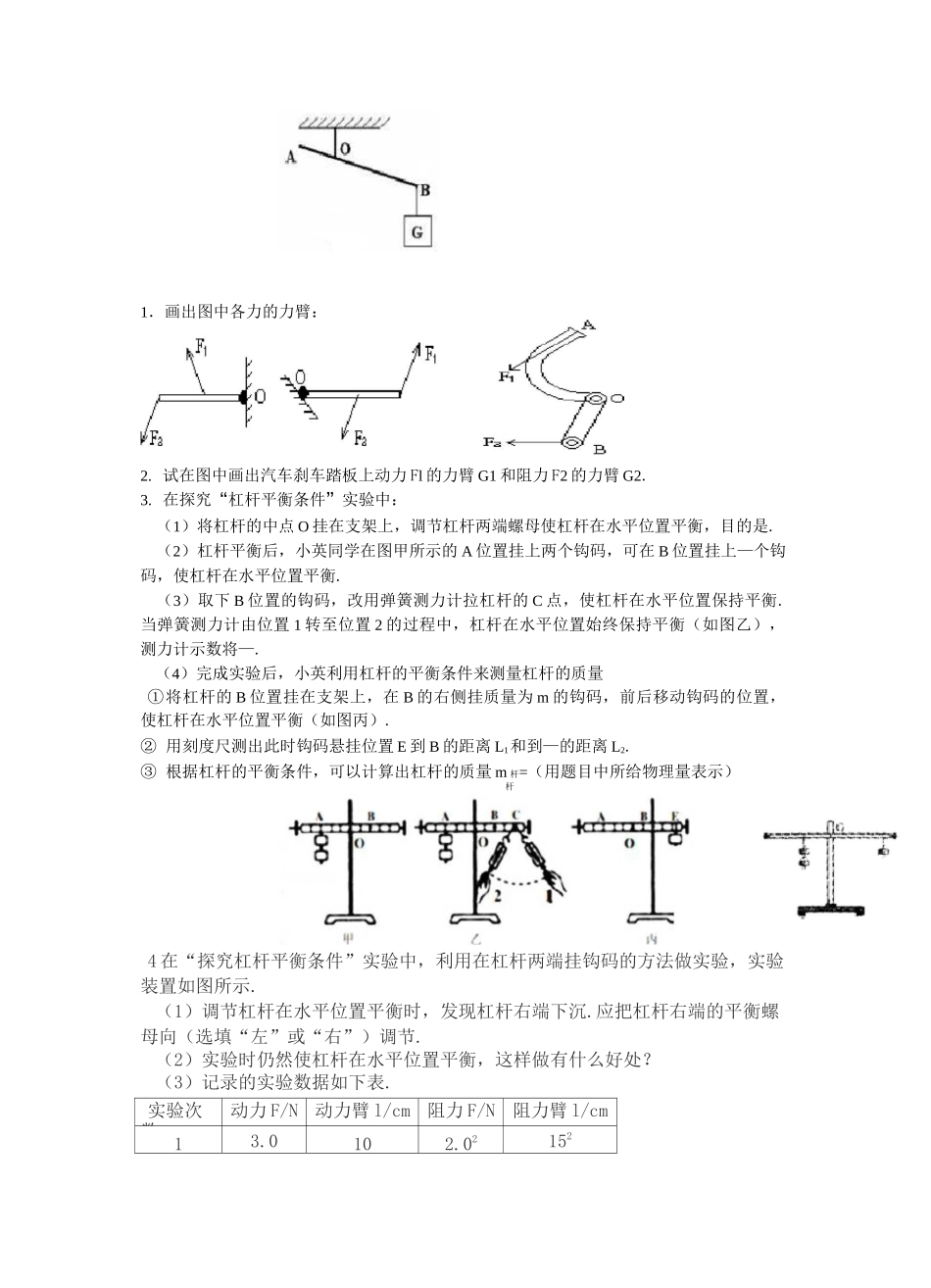

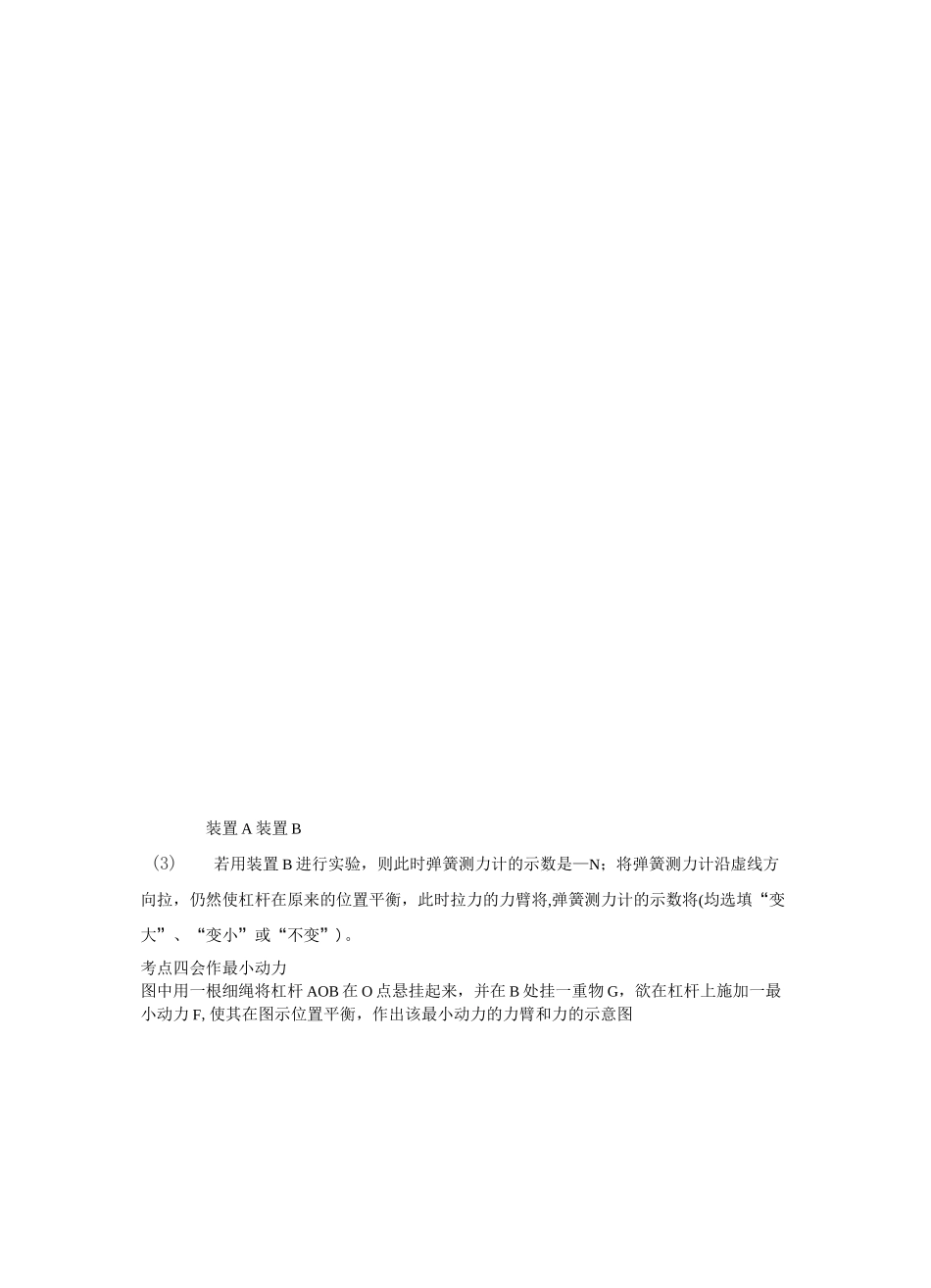

考点一n 八、、知道杠杆的几个名词,会作杠杆示意图例题 1 作出交通标志牌的杠杆示意图2 如图是一种活塞式抽水机的示意图。其中手柄 AOB 是一个杠杆,杠杆在动力 F1的作用下绕 O 点匀速转动,请在图中画出杠杆在 B 点受到阻力的示意图和 F1 的力臂。考点二知道三种杠杆类型例题指甲剪刀是由几根杠杆组成的考点三知道杠杆的平衡条件,能通过实验探究杠杆平衡在探究杠杆平衡条件的实验中(1)杠杆的平衡状态是指杠杆处于或匀速转动状态。实验前没有挂钩码时,调节平衡螺母,使杠杆在水平位置平衡,其主要目的是。(2)实验中,用装置 A 的方式悬挂钩码,杠杆也能水平平衡(杠杆上每格等距),但老师建议同学不宜采用这种方式,该种方式的不足主.要.是因为()A.—个人无法独立操作 B.力臂与杠杆不重合C.力和力臂数目过多,不易得出结论 D.杠杆受力不平衡装置 A 装置 B(3)若用装置 B 进行实验,则此时弹簧测力计的示数是—N;将弹簧测力计沿虚线方向拉,仍然使杠杆在原来的位置平衡,此时拉力的力臂将,弹簧测力计的示数将(均选填“变大”、“变小”或“不变”)。考点四会作最小动力图中用一根细绳将杠杆 AOB 在 O 点悬挂起来,并在 B 处挂一重物 G,欲在杠杆上施加一最小动力 F,使其在图示位置平衡,作出该最小动力的力臂和力的示意图1.画出图中各力的力臂:2. 试在图中画出汽车刹车踏板上动力 Fl 的力臂 G1 和阻力 F2 的力臂 G2.3. 在探究“杠杆平衡条件”实验中:(1)将杠杆的中点 O 挂在支架上,调节杠杆两端螺母使杠杆在水平位置平衡,目的是.(2)杠杆平衡后,小英同学在图甲所示的 A 位置挂上两个钩码,可在 B 位置挂上—个钩码,使杠杆在水平位置平衡.(3)取下 B 位置的钩码,改用弹簧测力计拉杠杆的 C 点,使杠杆在水平位置保持平衡.当弹簧测力计由位置 1 转至位置 2 的过程中,杠杆在水平位置始终保持平衡(如图乙),测力计示数将—.(4)完成实验后,小英利用杠杆的平衡条件来测量杠杆的质量①将杠杆的 B 位置挂在支架上,在 B 的右侧挂质量为 m 的钩码,前后移动钩码的位置,使杠杆在水平位置平衡(如图丙).② 用刻度尺测出此时钩码悬挂位置 E 到 B 的距离 L1和到—的距离 L2.③ 根据杠杆的平衡条件,可以计算出杠杆的质量 m 杆=(用题目中所给物理量表示)杆4 在“探究杠杆平衡条件”实验中,利用在杠杆两端挂钩码的方法做实验,实验装置如图所示.(1)调...
