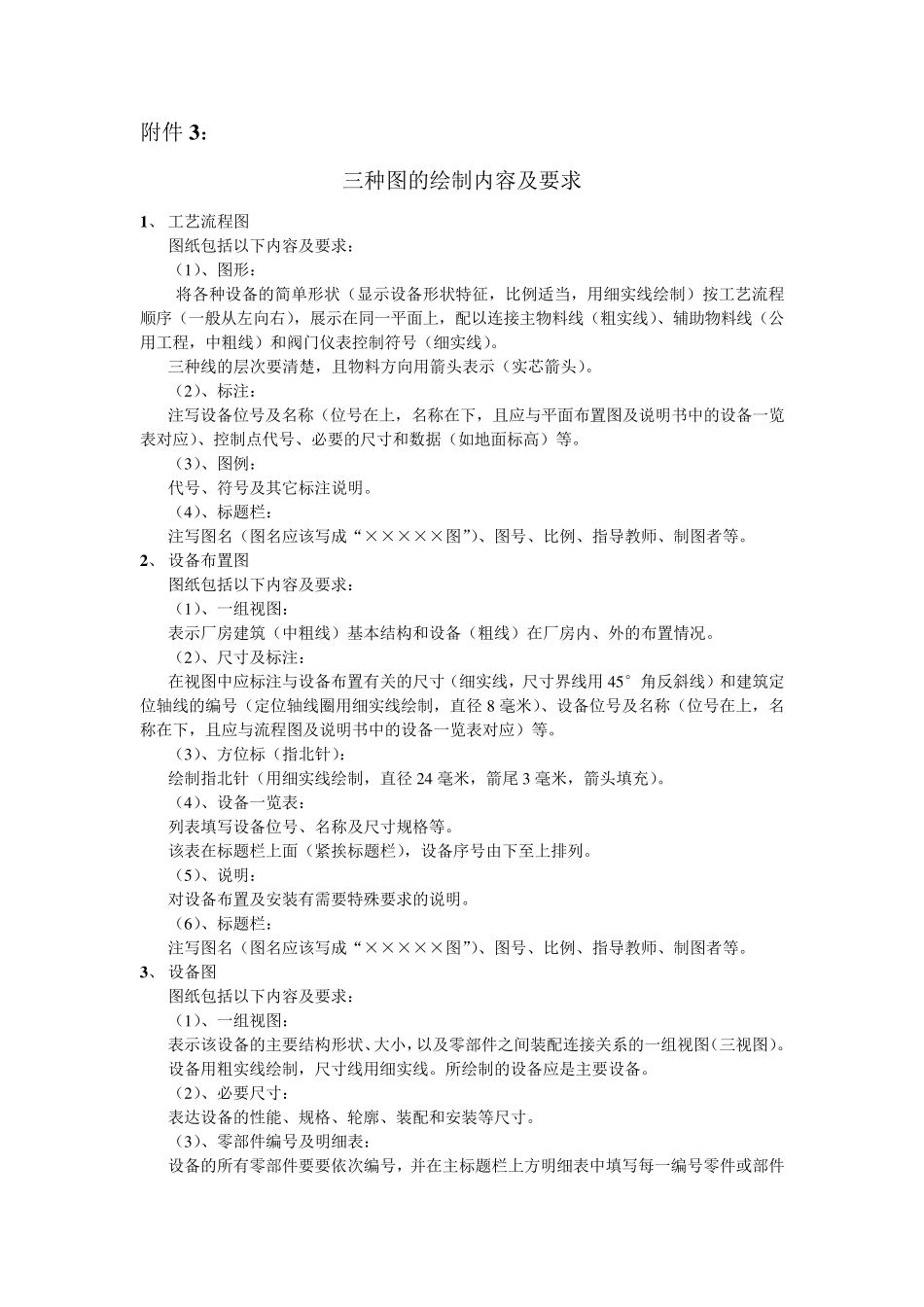

标题栏及图例_第1页
1/7

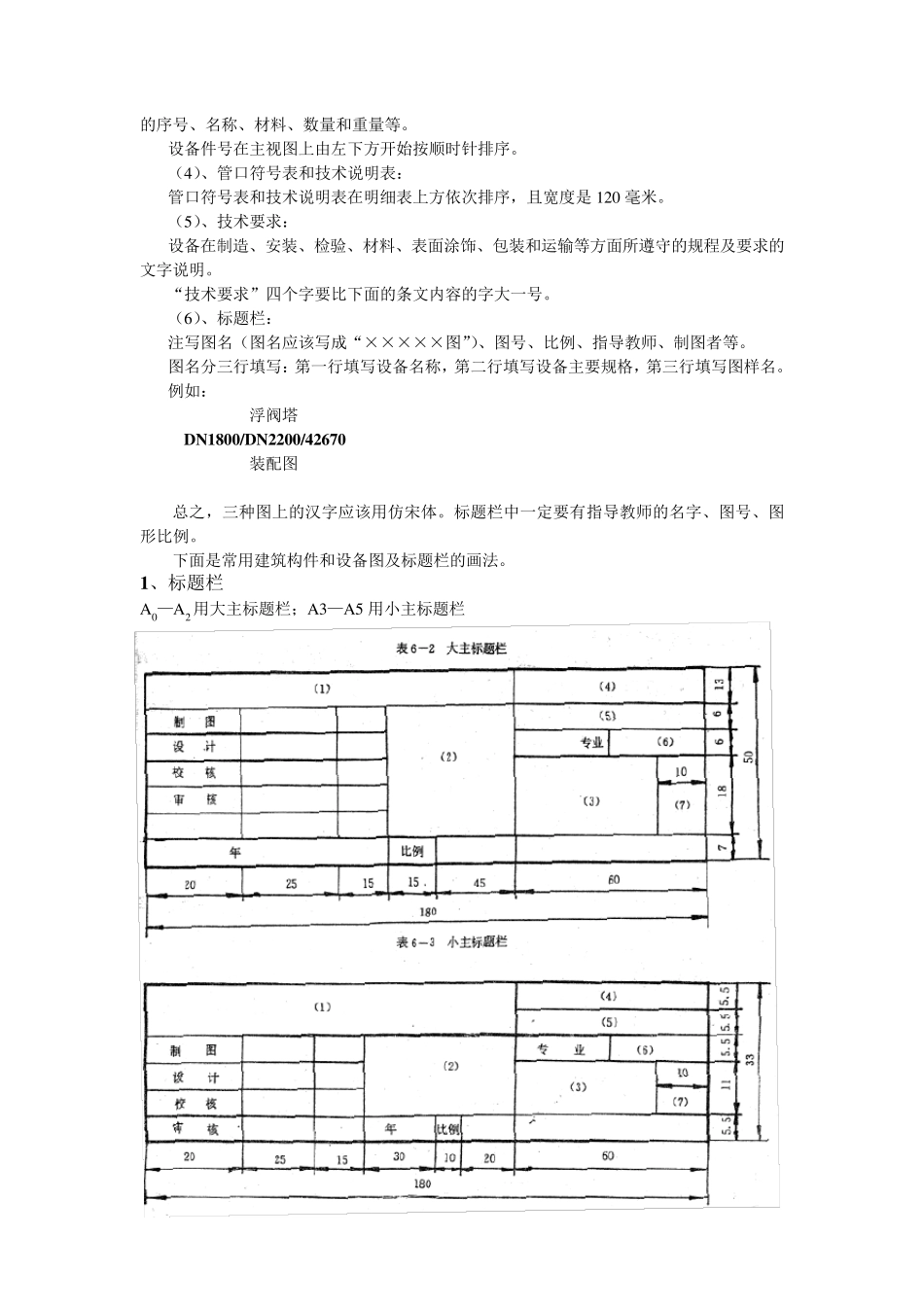

标题栏及图例_第2页
2/7

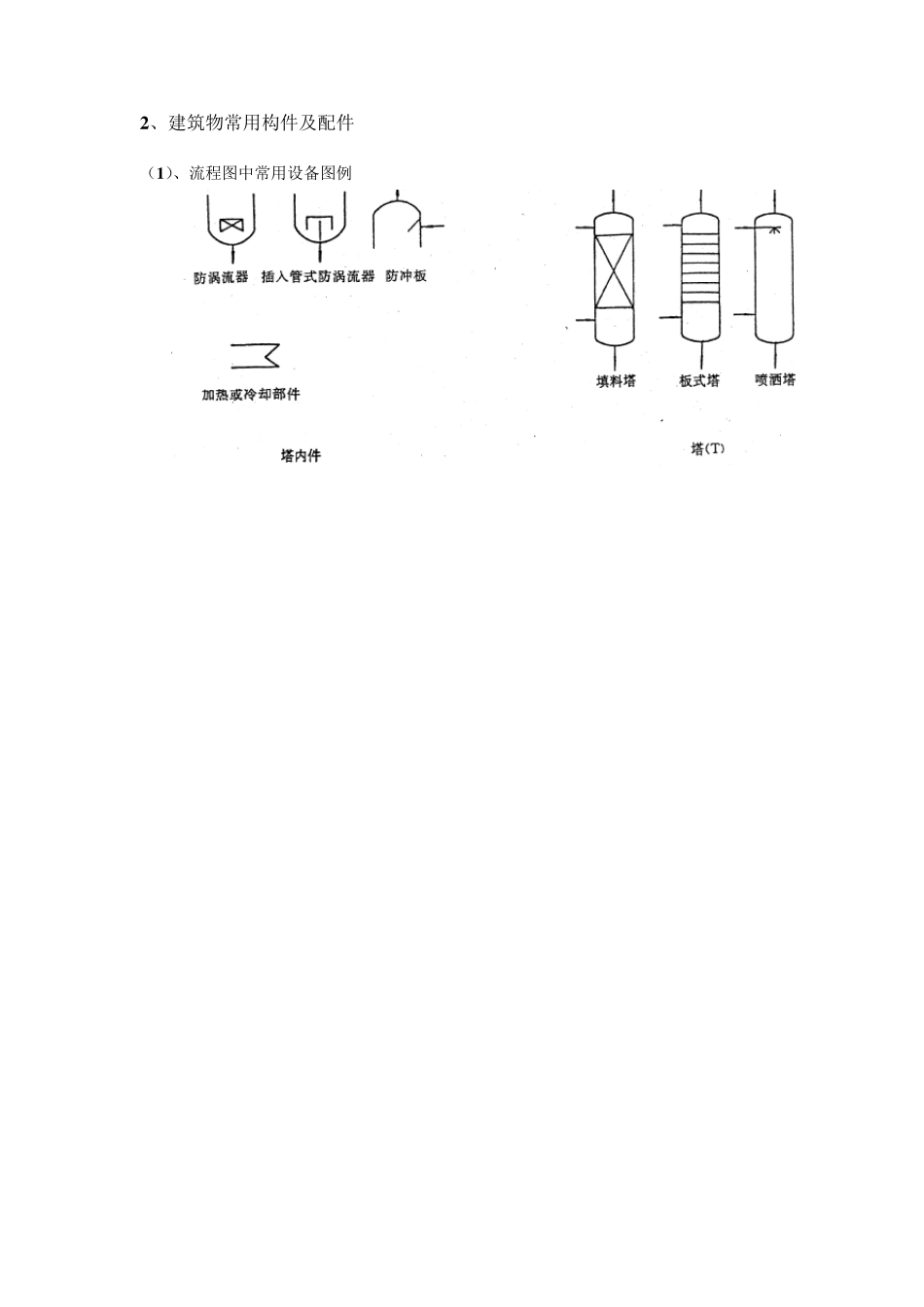

标题栏及图例_第3页
3/7
附件 3 : 三种图的绘制内容及要求 1 、 工艺流程图 图纸包括以下内容及要求: (1 )、图形: 将各种设备的简单形状(显示设备形状特征,比例适当,用细实线绘制)按工艺流程顺序(一般从左向右),展示在同一平面上,配以连接主物料线(粗实线)、辅助物料线(公用工程,中粗线)和阀门仪表控制符号(细实线)。 三种线的层次要清楚,且物料方向用箭头表示(实芯箭头)。 (2 )、标注: 注写设备位号及名称(位号在上,名称在下,且应与平面布置图及说明书中的设备一览表对应)、控制点代号、必要的尺寸和数据(如地面标高)等。 (3 )、图例: 代号、符号及其它标注说明。 (4 )、标题栏: 注写图名(图名应该写成“×××××图”)、图号、比例、指导教师、制图者等。 2 、 设备布置图 图纸包括以下内容及要求: (1 )、一组视图: 表示厂房建筑(中粗线)基本结构和设备(粗线)在厂房内、外的布置情况。 (2 )、尺寸及标注: 在视图中应标注与设备布置有关的尺寸(细实线,尺寸界线用 4 5 °角反斜线)和建筑定位轴线的编号(定位轴线圈用细实线绘制,直径 8 毫米)、设备位号及名称(位号在上,名称在下,且应与流程图及说明书中的设备一览表对应)等。 (3 )、方位标(指北针): 绘制指北针(用细实线绘制,直径 2 4 毫米,箭尾 3 毫米,箭头填充)。 (4 )、设备一览表: 列表填写设备位号、名称及尺寸规格等。 该表在标题栏上面(紧挨标题栏),设备序号由下至上排列。 (5 )、说明: 对设备布置及安装有需要特殊要求的说明。 (6 )、标题栏: 注写图名(图名应该写成“×××××图”)、图号、比例、指导教师、制图者等。 3 、 设备图 图纸包括以下内容及要求: (1 )、一组视图: 表示该设备的主要结构形状、大小,以及零部件之间装配连接关系的一组视图(三视图)。 设备用粗实线绘制,尺寸线用细实线。所绘制的设备应是主要设备。 (2 )、必要尺寸: 表达设备的性能、规格、轮廓、装配和安装等尺寸。 (3 )、零部件编号及明细表: 设备的所有零部件要要依次编号,并在主标题栏上方明细表中填写每一编号零件或部件的序号、名称、材料、数量和重量等。 设备件号在主视图上由左下方开始按顺时针排序。 (4)、管口符号表和技术说明表: 管口符号表和技术说明表在明细表上方依次排序,且宽度是120 毫米。 (5)、技术要求: 设备在制造、安装...
