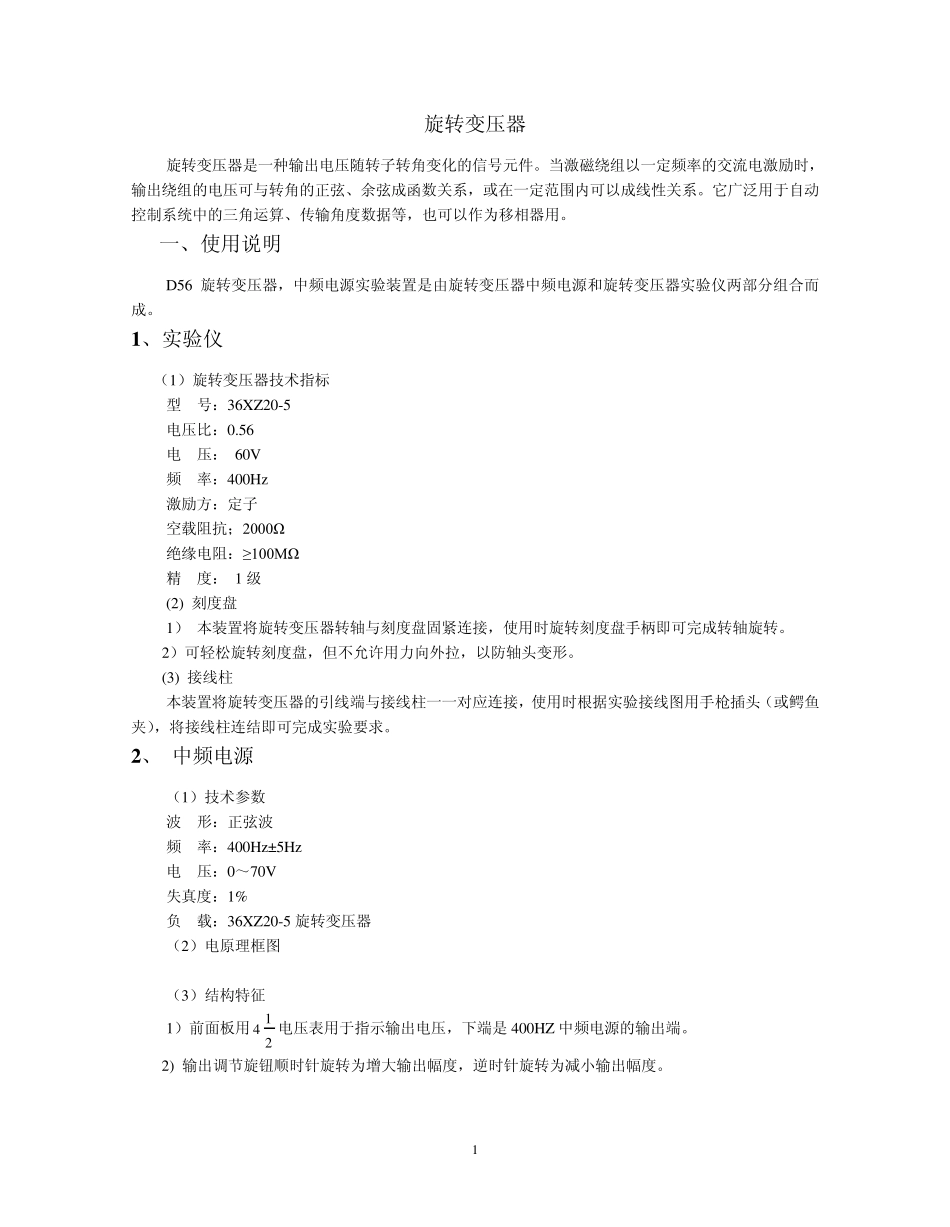

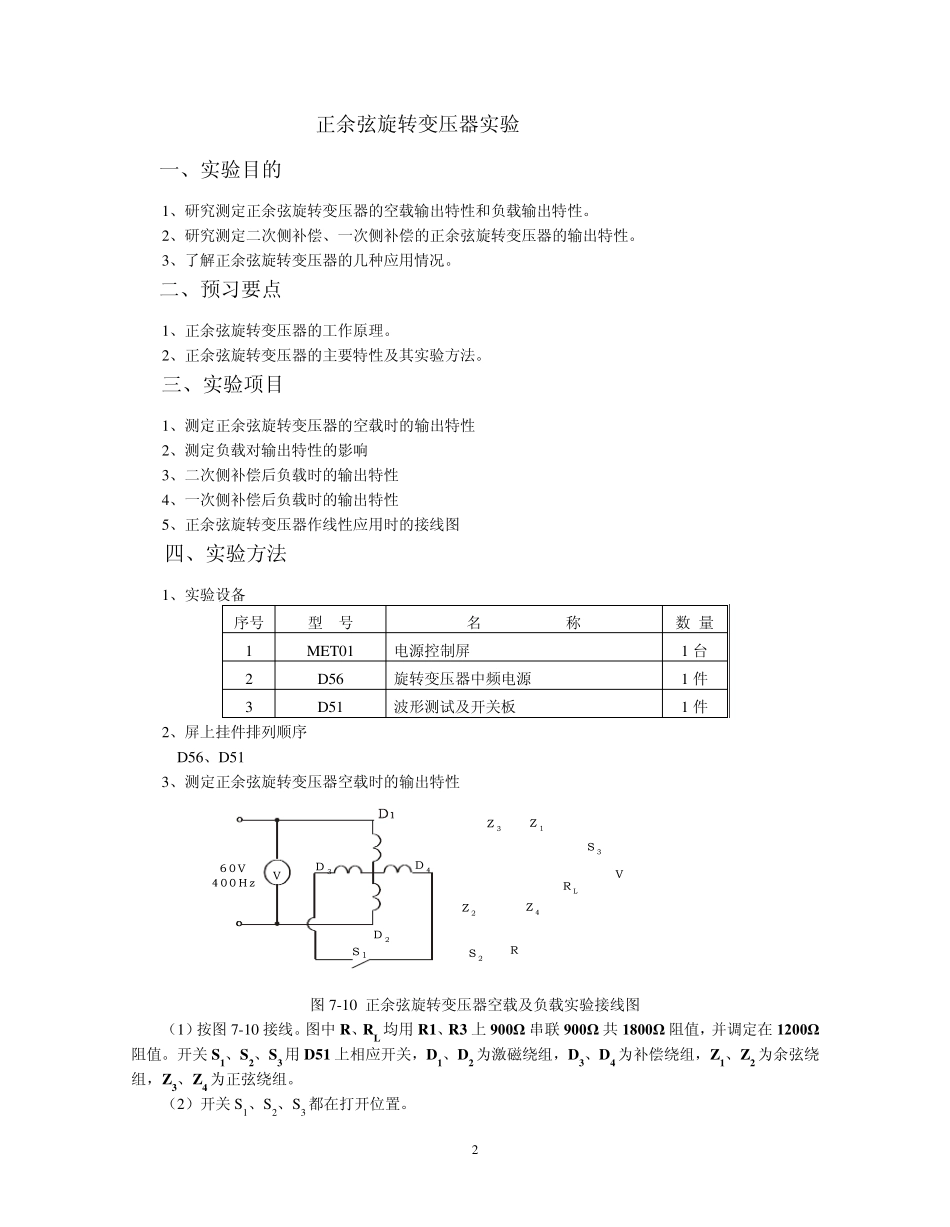

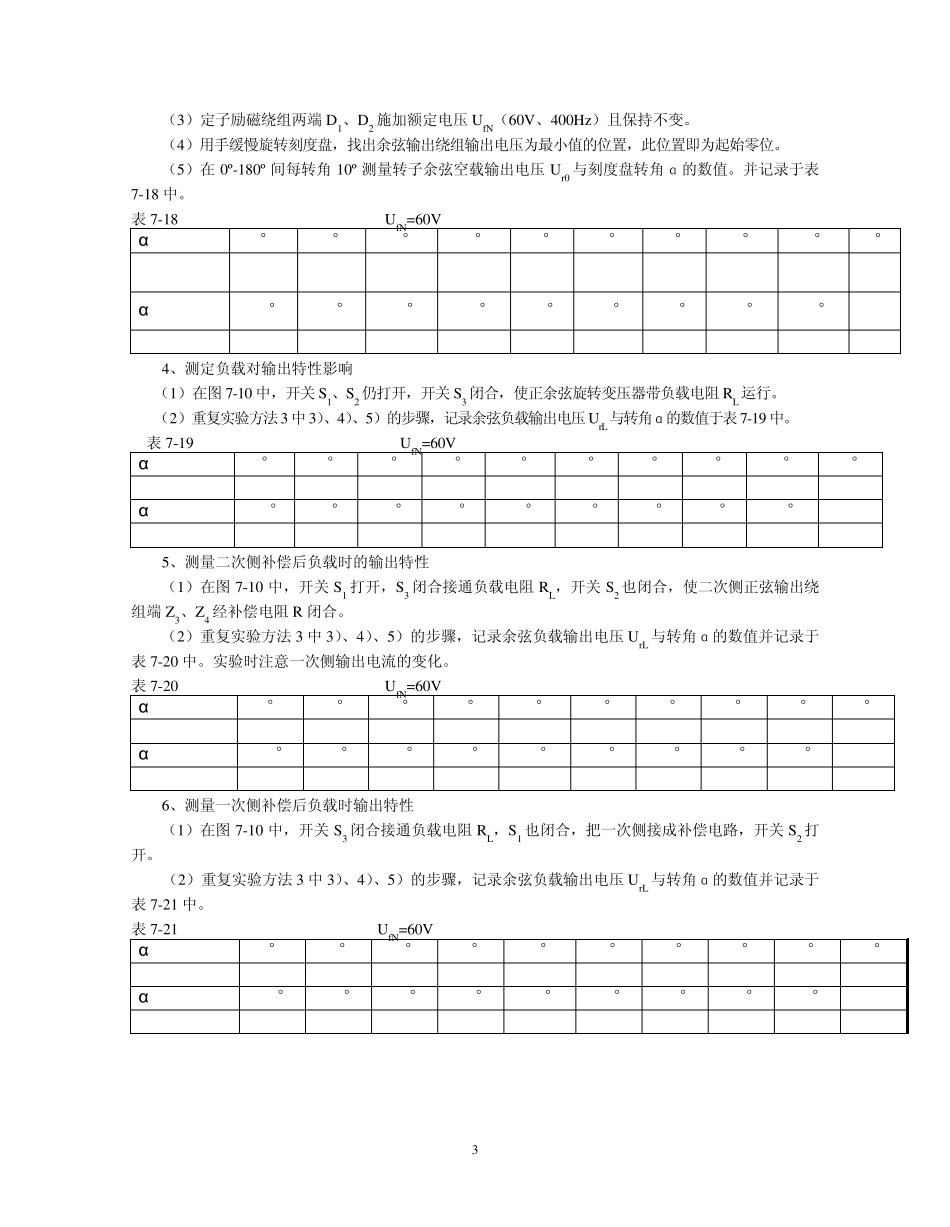

1 旋转变压器 旋转变压器是一种输出电压随转子转角变化的信号元件。当激磁绕组以一定频率的交流电激励时，输出绕组的电压可与转角的正弦、余弦成函数关系，或在一定范围内可以成线性关系。它广泛用于自动控制系统中的三角运算、传输角度数据等，也可以作为移相器用。 一、使用说明 D56 旋转变压器，中频电源实验装置是由旋转变压器中频电源和旋转变压器实验仪两部分组合而成。 1 、实验仪 （1）旋转变压器技术指标 型 号：36XZ20-5 电压比：0.56 电 压： 60V 频 率：400Hz 激励方：定子 空载阻抗；2000Ω 绝缘电阻：≥100MΩ 精 度： 1 级 (2) 刻度盘 1） 本装置将旋转变压器转轴与刻度盘固紧连接，使用时旋转刻度盘手柄即可完成转轴旋转。 2）可轻松旋转刻度盘，但不允许用力向外拉，以防轴头变形。 (3) 接线柱 本装置将旋转变压器的引线端与接线柱一一对应连接，使用时根据实验接线图用手枪插头（或鳄鱼夹），将接线柱连结即可完成实验要求。 2 、 中频电源 （1）技术参数 波 形：正弦波 频 率：400Hz±5Hz 电 压：0～70V 失真度：1% 负 载：36XZ20-5 旋转变压器 （2）电原理框图 （3）结构特征 1）前面板用214电压表用于指示输出电压，下端是400HZ 中频电源的输出端。 2) 输出调节旋钮顺时针旋转为增大输出幅度，逆时针旋转为减小输出幅度。 2 正余弦旋转变压器实验 一、实验目的 1、研究测定正余弦旋转变压器的空载输出特性和负载输出特性。 2、研究测定二次侧补偿、一次侧补偿的正余弦旋转变压器的输出特性。 3、了解正余弦旋转变压器的几种应用情况。 二、预习要点 1、正余弦旋转变压器的工作原理。 2、正余弦旋转变压器的主要特性及其实验方法。 三、实验项目 1、测定正余弦旋转变压器的空载时的输出特性 2、测定负载对输出特性的影响 3、二次侧补偿后负载时的输出特性 4、一次侧补偿后负载时的输出特性 5、正余弦旋转变压器作线性应用时的接线图 四、实验方法 1、实验设备 序号 型 号 名 称 数 量 1 MET01 电源控制屏 1 台 2 D56 旋转变压器中频电源 1 件 3 D51 波形测试及开关板 1 件 2、屏上挂件排列顺序 D56、D51 3、测定正余弦旋转变压器空载时的输出特性 图 7-10 正余弦旋转变压器空载及负载实验接线图 （1）按图 7-10 接线。图中 R、RL 均用 R1、R3 上 900Ω 串联 900Ω 共 1800Ω 阻值，并调定在 1200Ω阻值。开关...
