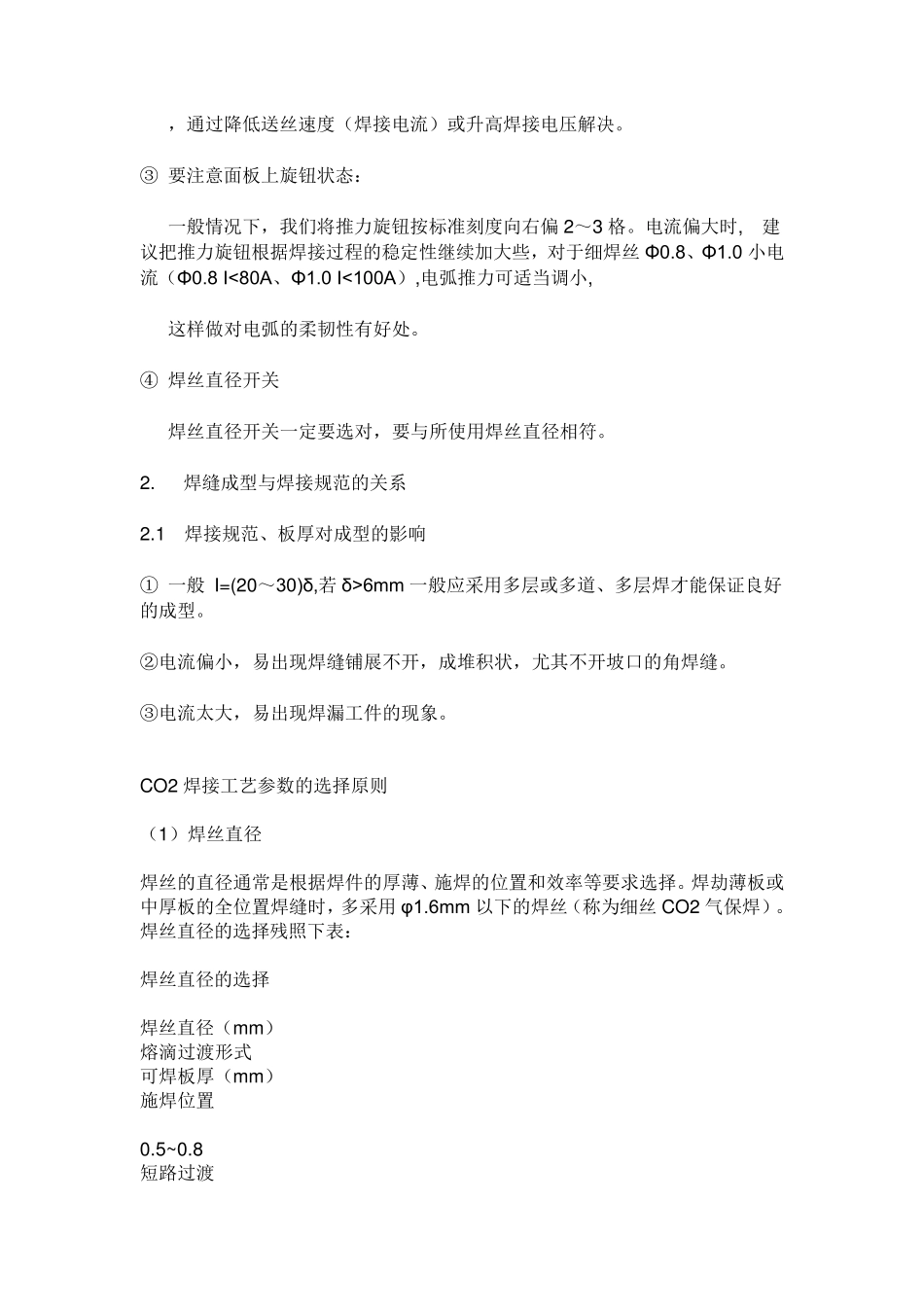

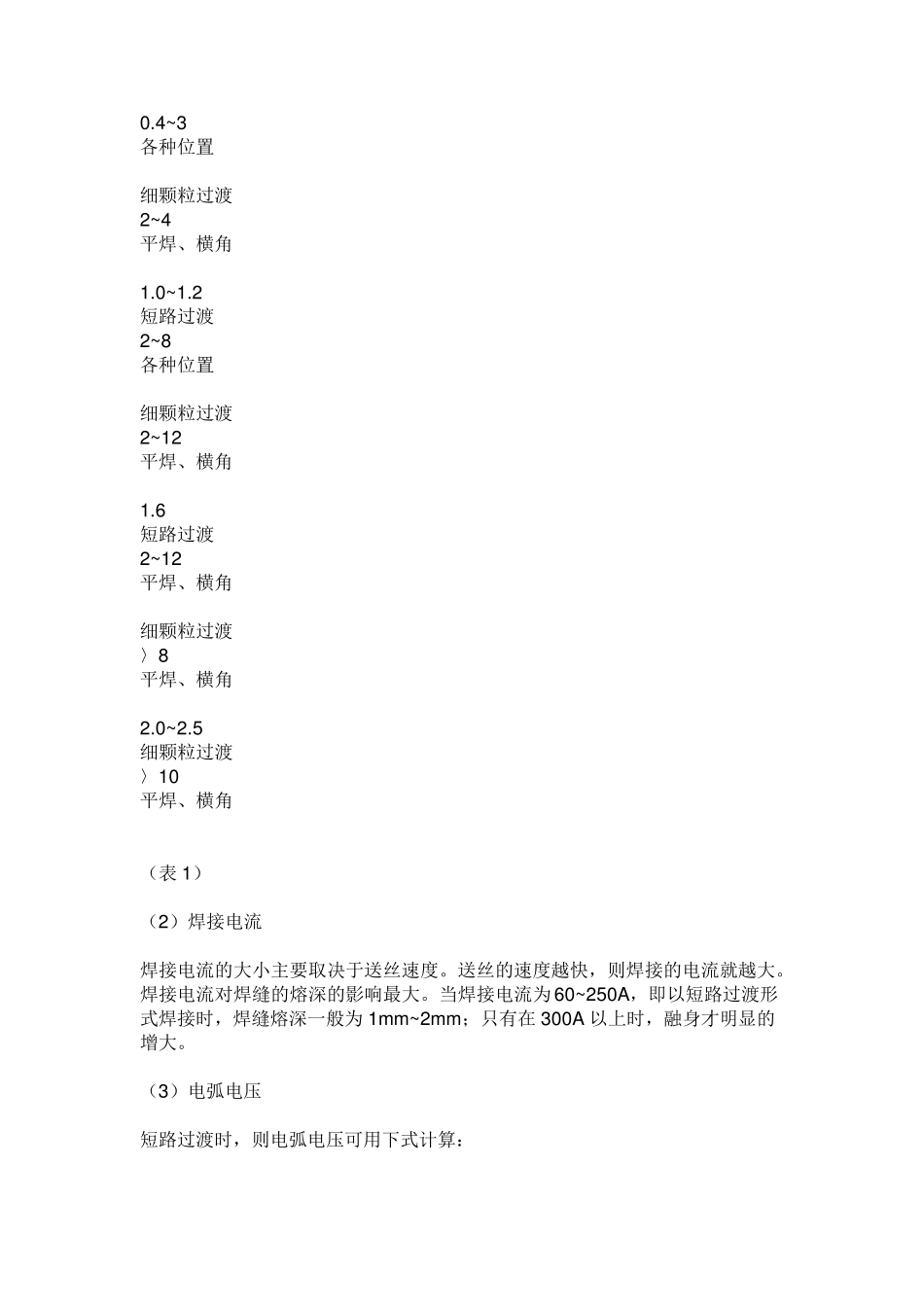

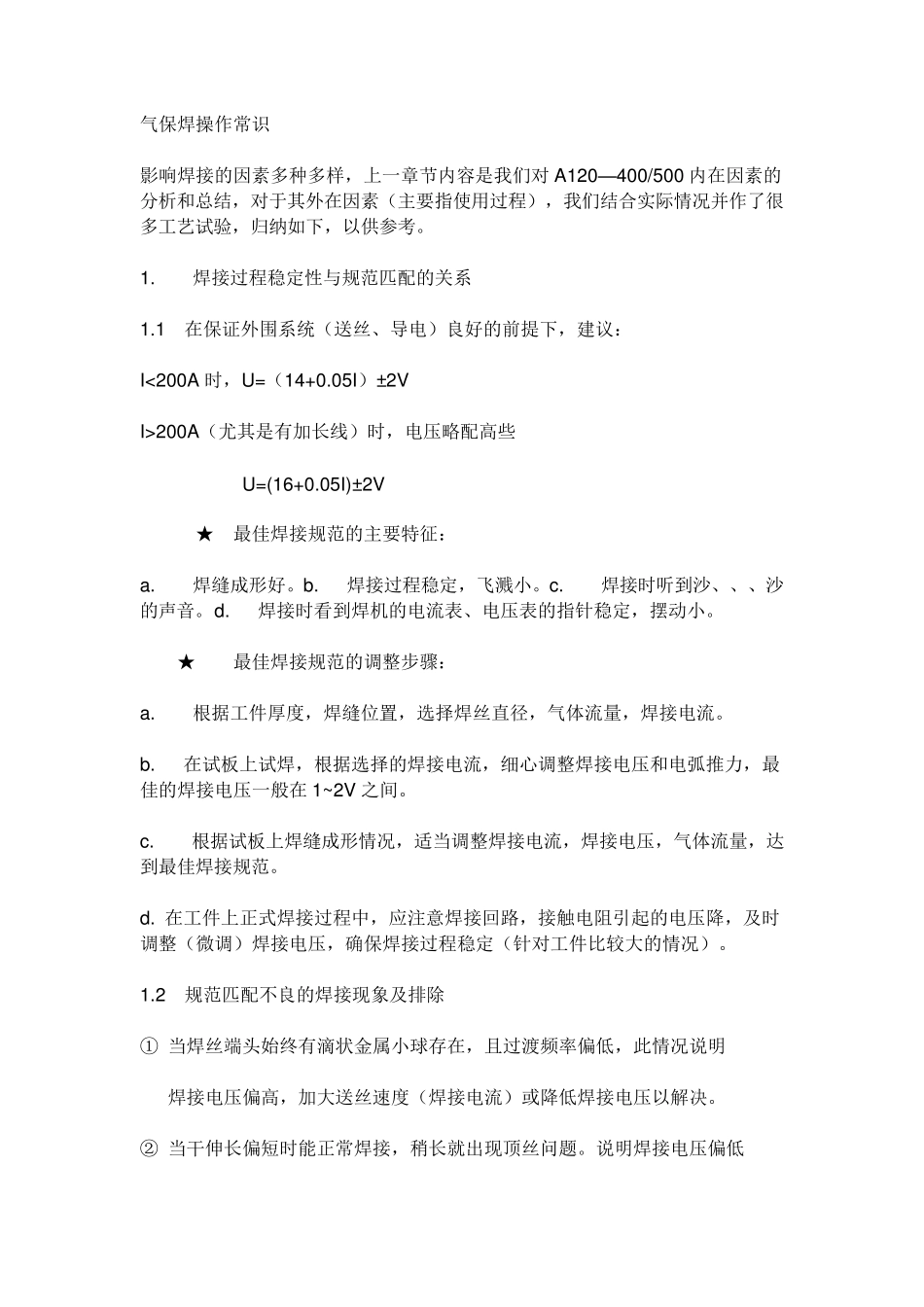

气保焊操作常识 影响焊接的因素多种多样，上一章节内容是我们对 A120—400/500 内在因素的分析和总结，对于其外在因素（主要指使用过程），我们结合实际情况并作了很多工艺试验，归纳如下，以供参考。 1. 焊接过程稳定性与规范匹配的关系 1.1 在保证外围系统（送丝、导电）良好的前提下，建议： I<200A 时，U=（14+0.05I）±2V I>200A（尤其是有加长线）时，电压略配高些 U=(16+0.05I)±2V ★ 最佳焊接规范的主要特征： a. 焊缝成形好。b. 焊接过程稳定，飞溅小。c. 焊接时听到沙、、、沙的声音。d. 焊接时看到焊机的电流表、电压表的指针稳定，摆动小。 ★ 最佳焊接规范的调整步骤： a. 根据工件厚度，焊缝位置，选择焊丝直径，气体流量，焊接电流。 b. 在试板上试焊，根据选择的焊接电流，细心调整焊接电压和电弧推力，最佳的焊接电压一般在 1~2V 之间。 c. 根据试板上焊缝成形情况，适当调整焊接电流，焊接电压，气体流量，达到最佳焊接规范。 d. 在工件上正式焊接过程中，应注意焊接回路，接触电阻引起的电压降，及时调整（微调）焊接电压，确保焊接过程稳定（针对工件比较大的情况）。 1.2 规范匹配不良的焊接现象及排除 ① 当焊丝端头始终有滴状金属小球存在，且过渡频率偏低，此情况说明 焊接电压偏高，加大送丝速度（焊接电流）或降低焊接电压以解决。 ② 当干伸长偏短时能正常焊接，稍长就出现顶丝问题。说明焊接电压偏低 ，通过降低送丝速度（焊接电流）或升高焊接电压解决。 ③ 要注意面板上旋钮状态： 一般情况下，我们将推力旋钮按标准刻度向右偏2～3 格。电流偏大时, 建议把推力旋钮根据焊接过程的稳定性继续加大些，对于细焊丝Φ0.8、Φ1.0 小电流（Φ0.8 I<80A、Φ1.0 I<100A）,电弧推力可适当调小, 这样做对电弧的柔韧性有好处。 ④ 焊丝直径开关 焊丝直径开关一定要选对，要与所使用焊丝直径相符。 2. 焊缝成型与焊接规范的关系 2.1 焊接规范、板厚对成型的影响 ① 一般 I=(20～30)δ,若 δ>6mm 一般应采用多层或多道、多层焊才能保证良好的成型。 ②电流偏小，易出现焊缝铺展不开，成堆积状，尤其不开坡口的角焊缝。 ③电流太大，易出现焊漏工件的现象。 CO2 焊接工艺参数的选择原则 （1）焊丝直径 焊丝的直径通常是根据焊件的厚薄、施焊的位置和效率等要求选择。焊劫薄板或中厚板的全位置焊缝时，多采用φ1.6mm 以下的焊丝（称为细丝CO2 气保焊）。焊丝直...
