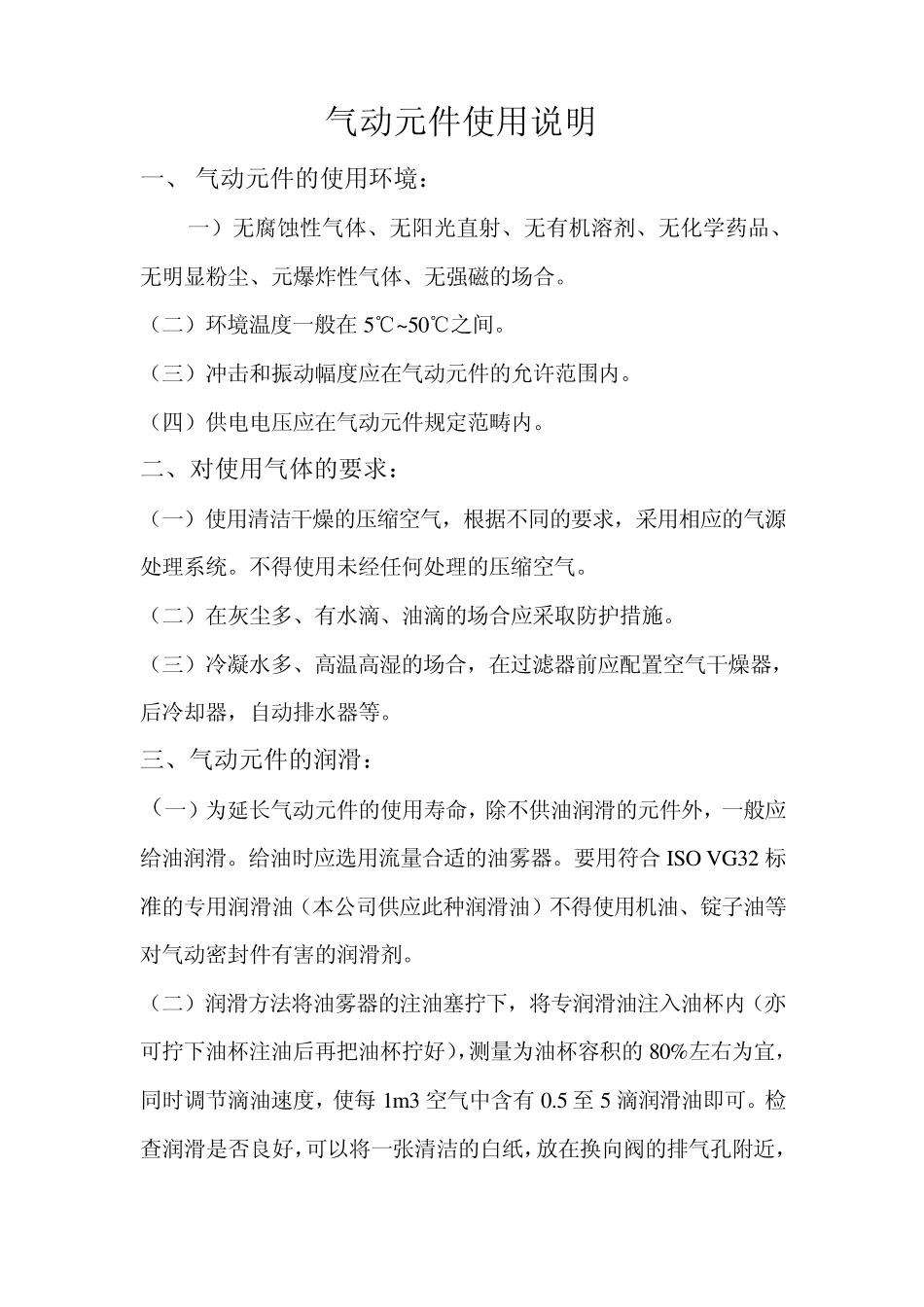

气动元件使用说明 一、 气动元件的使用环境: 一)无腐蚀性气体、无阳光直射、无有机溶剂、无化学药品、无明显粉尘、元爆炸性气体、无强磁的场合。 (二)环境温度一般在5℃~50℃之间。 (三)冲击和振动幅度应在气动元件的允许范围内。 (四)供电电压应在气动元件规定范畴内。 二、对使用气体的要求: (一)使用清洁干燥的压缩空气,根据不同的要求,采用相应的气源处理系统。不得使用未经任何处理的压缩空气。 (二)在灰尘多、有水滴、油滴的场合应采取防护措施。 (三)冷凝水多、高温高湿的场合,在过滤器前应配置空气干燥器,后冷却器,自动排水器等。 三、气动元件的润滑: (一)为延长气动元件的使用寿命,除不供油润滑的元件外,一般应给油润滑。给油时应选用流量合适的油雾器。要用符合ISO VG32 标准的专用润滑油(本公司供应此种润滑油)不得使用机油、锭子油等对气动密封件有害的润滑剂。 (二)润滑方法将油雾器的注油塞拧下,将专润滑油注入油杯内(亦可拧下油杯注油后再把油杯拧好),测量为油杯容积的80%左右为宜,同时调节滴油速度,使每 1m3 空气中含有0.5 至 5 滴润滑油即可。检查润滑是否良好,可以将一张清洁的白纸,放在换向阀的排气孔附近,阀工作三至四个循环后,若纸上只有很轻的斑点,表明润滑良好。 (三)对于不给油润滑的元件,一旦给油后,不得停止给油,否则会导致元件工作不良。 (四)更换气动元件的密封件时,在密封件上一定要涂抹规定的润滑油,否则会操作密封件。 四、常用气动元件应用及使用注意事项: <一>配管及管接头: 1、 应根据气动系统和气动元件对空气流量,安装方式的不同要求应用相应的配管和管接头。 2、 配管前应吹净或洗净管内的油污、灰尘、金属屑,配管于管接头及气动元件连接时不允许将上述杂物及密封带的碎屑及粘接剂混入。 3、 管接并没有安装时,请用六角扳手紧固,用力应适宜,否则会损坏元件、伤害人体或造成密封不良。所以要求按下列数据接管。 4、 用密封生料带缠绕时,留出 1.5~2 道丝扣,并按下图(图三)所示的方向缠绕。 5、 往单触式管接头上连接气管时,应把气管的端面用专用 切管器或用锋利的刀切成直角平面,然后往管接头内插进气管,一直推到气管的端头,通过管接头密封圈到达管接头的尽头,再进去为止。不得在稍遇阻力时就停止。以免插不到头造成泄露。如气管完全连接好,气管就会被销紧爪销死而不会脱落,并被密封圈密封住。在拆...
