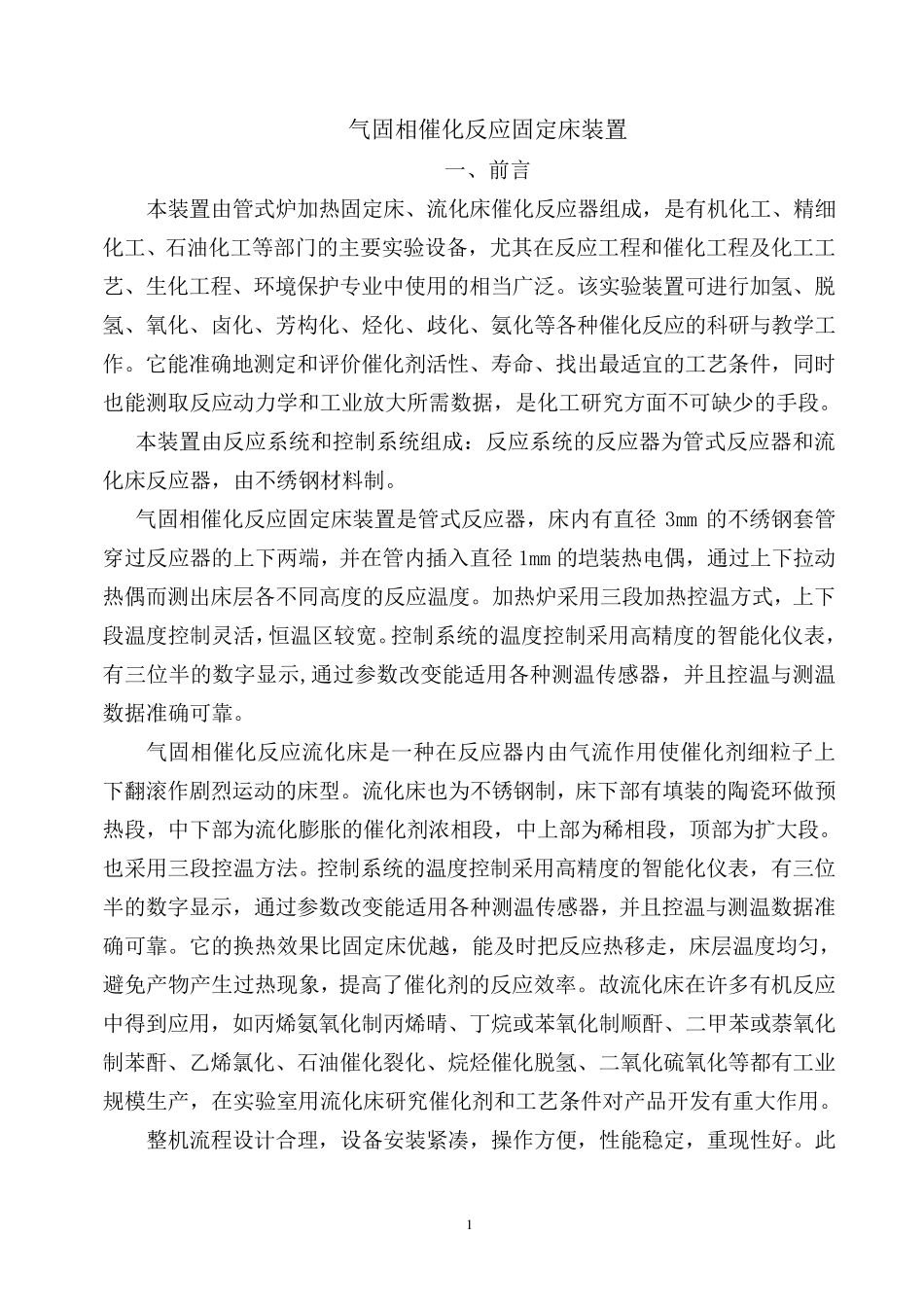

1 气固相催化反应固定床装置 一、前言 本装置由管式炉加热固定床、流化床催化反应器组成,是有机化工、精细化工、石油化工等部门的主要实验设备,尤其在反应工程和催化工程及化工工艺、生化工程、环境保护专业中使用的相当广泛。该实验装置可进行加氢、脱氢、氧化、卤化、芳构化、烃化、歧化、氨化等各种催化反应的科研与教学工作。它能准确地测定和评价催化剂活性、寿命、找出最适宜的工艺条件,同时也能测取反应动力学和工业放大所需数据,是化工研究方面不可缺少的手段。 本装置由反应系统和控制系统组成:反应系统的反应器为管式反应器和流化床反应器,由不绣钢材料制。 气固相催化反应固定床装置是管式反应器,床内有直径3mm 的不绣钢套管穿过反应器的上下两端,并在管内插入直径1mm 的垲装热电偶,通过上下拉动热偶而测出床层各不同高度的反应温度。加热炉采 用三 段加热控温方式,上下段温度控制灵 活,恒 温区 较 宽 。控制系统的温度控制采 用高精度的智 能化仪 表 ,有三 位 半 的数字 显 示 ,通过参 数改 变 能适用各种测温传 感 器,并且 控温与测温数据准确可靠 。 气固相催化反应流化床是一种在反应器内由气流作用使催化剂细粒 子 上下翻 滚 作剧 烈 运 动的床型 。流化床也为不锈 钢制,床下部有填 装的陶 瓷 环做 预热段,中下部为流化膨 胀 的催化剂浓 相段,中上部为稀 相段,顶 部为扩 大段。也采 用三 段控温方法 。控制系统的温度控制采 用高精度的智 能化仪 表 ,有三 位半 的数字 显 示 ,通过参 数改 变 能适用各种测温传 感 器,并且 控温与测温数据准确可靠 。它的换 热效 果 比 固定床优 越 ,能及时把 反应热移 走 ,床层温度均 匀 ,避 免 产 物 产 生过热现 象 ,提 高了 催化剂的反应效 率 。故 流化床在许 多 有机反应中得 到 应用,如 丙 烯 氨氧化制丙 烯 晴 、丁 烷 或 苯 氧化制顺 酐 、二 甲 苯 或 萘 氧化制苯 酐 、乙 烯 氯 化、石油催化裂 化、烷 烃催化脱氢、二 氧化硫 氧化等都 有工业规 模 生产 ,在实验室 用流化床研究催化剂和工艺条件对 产 品 开 发 有重 大作用。 整 机流程设计 合 理 ,设备安 装紧 凑 ,操 作方便 ,性能稳 定,重 现 性好 。此 2 外,还有与计算机联机的接口,可安装软件能在计算机上显示与存储有关数据,实现计算机...
