气缸用气量计算

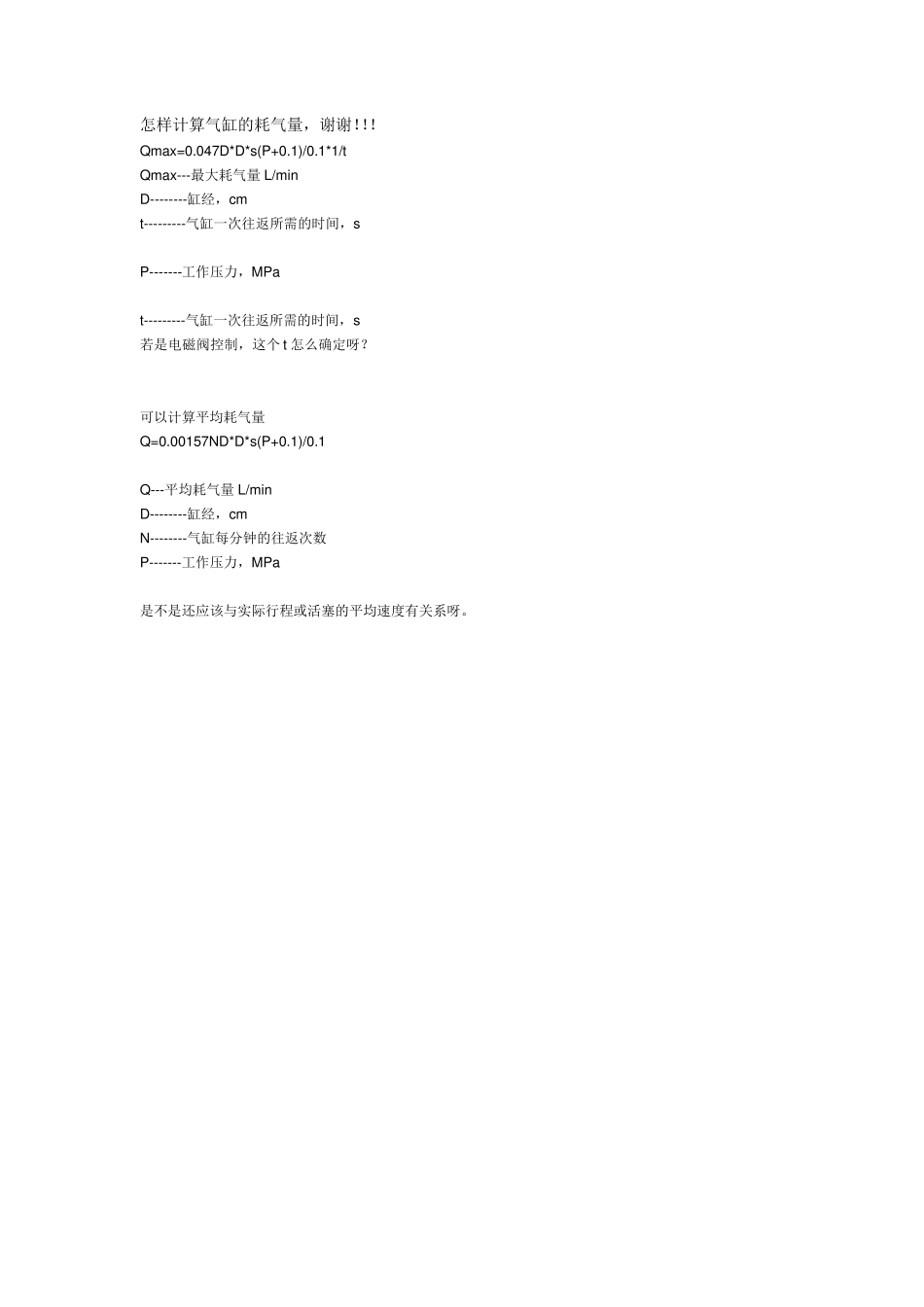

气缸用气量计算_第1页
1/16

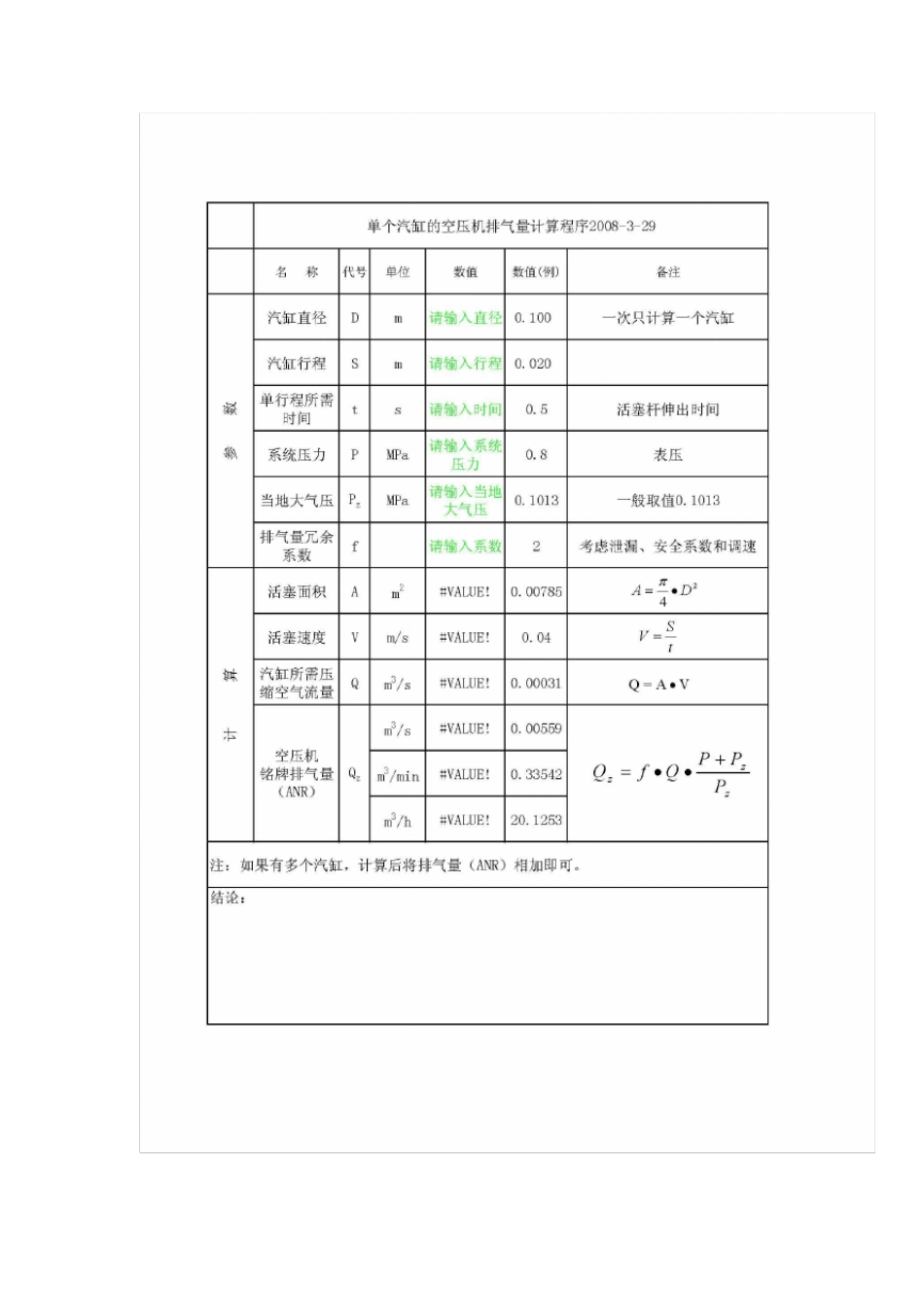

气缸用气量计算_第2页
2/16

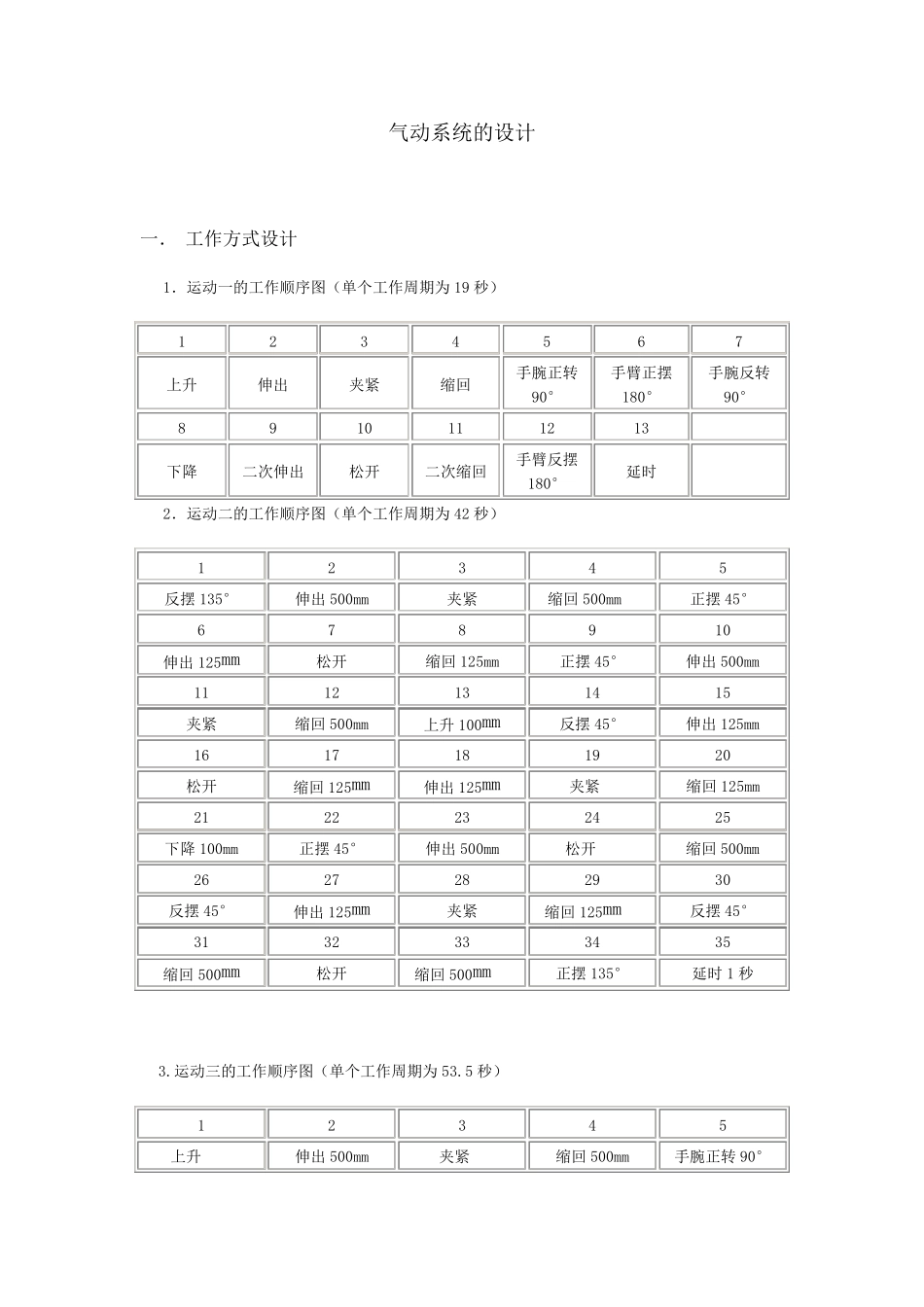

气缸用气量计算_第3页
3/16
怎样计算气缸的耗气量,谢谢!!! Qmax =0.047D*D*s(P+0.1)/0.1*1/t Qmax ---最大耗气量L/min D--------缸经,cm t---------气缸一次往返所需的时间,s P-------工作压力,MPa t---------气缸一次往返所需的时间,s 若是电磁阀控制,这个t 怎么确定呀? 可以计算平均耗气量 Q=0.00157ND*D*s(P+0.1)/0.1 Q---平均耗气量L/min D--------缸经,cm N--------气缸每分钟的往返次数 P-------工作压力,MPa 是不是还应该与实际行程或活塞的平均速度有关系呀。 气动系统的设计 一. 工作方式设计 1.运动一的工作顺序图(单个工作周期为19 秒) 1 2 3 4 5 6 7 上升 伸出 夹紧 缩回 手腕正转90° 手臂正摆180° 手腕反转90° 8 9 10 11 12 13 下降 二次伸出 松开 二次缩回 手臂反摆180° 延时 2.运动二的工作顺序图(单个工作周期为42 秒) 1 2 3 4 5 反摆 135° 伸出500mm 夹紧 缩回500mm 正摆 45° 6 7 8 9 10 伸出125mm 松开 缩回125mm 正摆 45° 伸出500mm 11 12 13 14 15 夹紧 缩回500mm 上升100mm 反摆 45° 伸出125mm 16 17 18 19 20 松开 缩回125mm 伸出125mm 夹紧 缩回125mm 21 22 23 24 25 下降 100mm 正摆 45° 伸出500mm 松开 缩回500mm 26 27 28 29 30 反摆 45° 伸出125mm 夹紧 缩回125mm 反摆 45° 31 32 33 34 35 缩回500mm 松开 缩回500mm 正摆 135° 延时 1 秒 3.运动三的工作顺序图(单个工作周期为53.5 秒) 1 2 3 4 5 上升 伸出500mm 夹紧 缩回500mm 手腕正转90° 6 7 8 9 10 手臂正摆180° 手腕反转 90° 下降 二次伸出478.5mm 松开 11 12 13 14 15 二次缩回478.5mm 手臂反摆180° 上升 伸出 500mm 夹紧 16 17 18 19 20 缩回 500mm 手腕正转90° 手臂正摆171° 手腕反转 90° 下降 21 22 23 24 25 二次伸出 500mm 松开 二次缩回 500mm 手臂反摆171° 上升 26 27 28 29 30 伸出 500mm 夹紧 缩回 500 米 手腕正转 90° 手臂正摆180° 31 32 33 34 35 手腕反转 90° 下降 二次伸出 337.5mm 松开 二次缩回337.5mm 36 37 手臂反摆180° 延时 1 秒 〈下一页〉 二. 执行元件选择 1、执行元件耗气量计算: 查《机械设计手册》第 5 分册,可知伸缩型气缸的耗气量: 有活塞杆腔时, 无活塞杆腔...
