水仓及泵房掘进作业规程

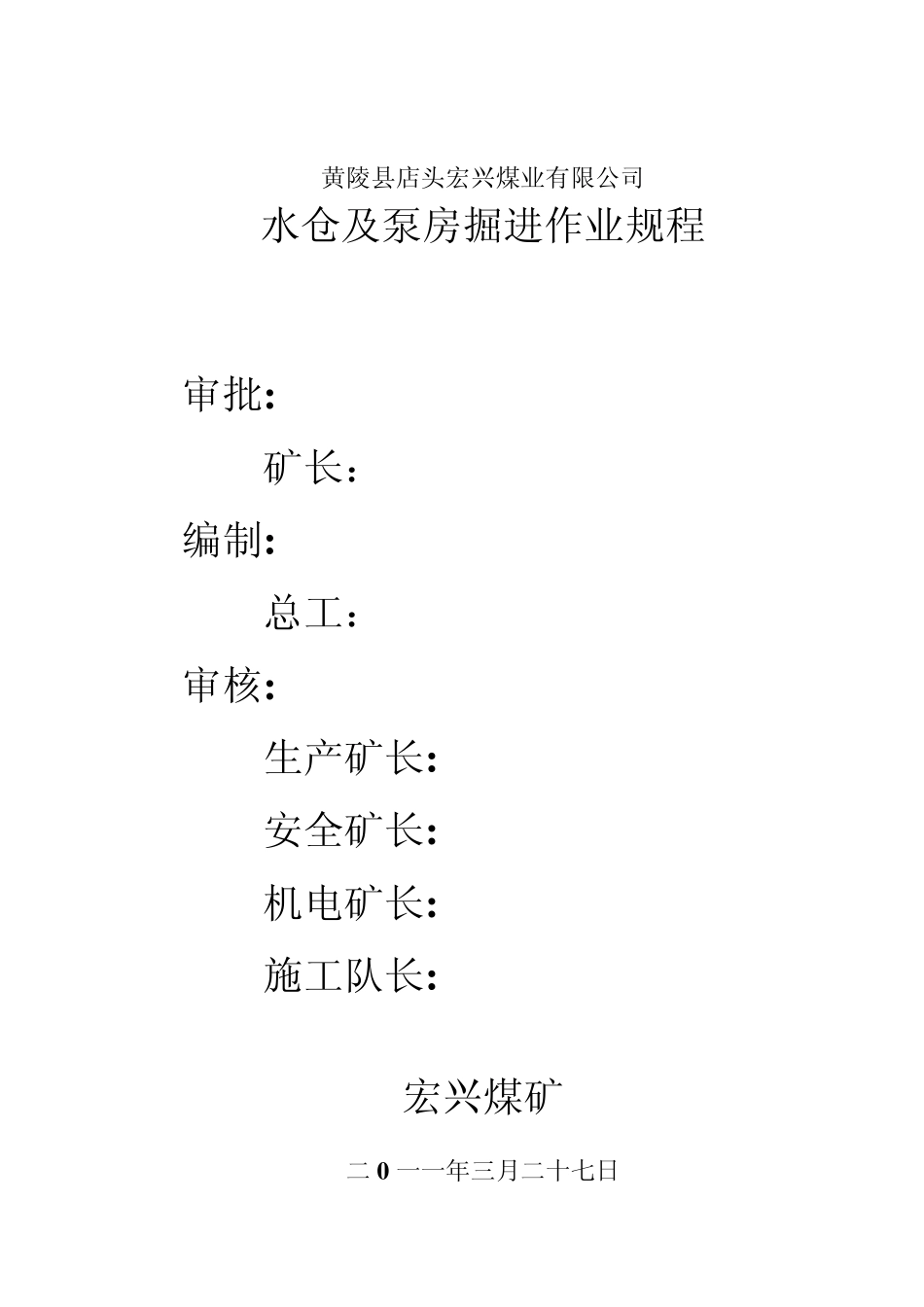

黄陵县店头宏兴煤业有限公司 水仓及泵房掘进作业规程 审批: 矿长： 编制: 总工： 审核: 生产矿长: 安全矿长: 机电矿长: 施工队长: 宏兴煤矿 二0 一一年三月二十七日 水仓及泵房掘进作业规程 一、 工作面概况 1. 宏兴煤矿井下水仓泵房布置在 3#煤层内，沿 3#号煤层顶板掘进。水仓布置在 3#号煤层底板内． 2. 该巷道位于运输大巷和辅助运输大巷之间，其地面为荒山沟谷，无村庄农田和永久设施。 3．该巷道为本矿井下主排水系统，承担全矿井的排水任务，具体布置见附图：（附后） 二．地质概况 1.煤层赋存特征，。2#号煤层属于侏罗纪延安组陆相沉积成煤，共含四层煤，本矿主采煤层为 2#号煤，煤层厚度0.9-5.5m。平均厚度 3.1m，煤层内有 0-4层夹矸，为泥岩和炭质泥岩，单层厚度 20-200mm，煤层顶板局部有伪顶，厚度50-300mm，直接顶，老顶均为泥岩，粉砂质泥岩及长石，石英砂岩，底板为泥岩，砂质泥岩、遇水易底鼓。 2.本矿井属低瓦斯矿井，瓦斯涌出量小于 0.25m3/min，煤尘有爆炸险性，煤有自然发火倾向。 3.地质构造情况：本井田地质构造简单，整体呈一宽缓的单斜构造，岩层倾角1°-4°，在井田北部边缘有一平缓的向斜，该向斜轴北 40°东，井田内未发现断层等其它构造。 巷道围岩特征见综合柱状图：（附后） 4.水文地质情况：本井田有四个含水层，其依次为第四系黄土潜水含水层中侏罗直组，砂岩裂隙潜水含水层，中下侏罗延安组砂岩裂隙承压含水层，各含水层含水性微弱，一般均有隔水层与含煤地层相隔涌水量为6 m3/min。但本井田内有历史老空，其有不同程度积水，在施工过程中应加强探放水，坚持“有凝必探，先探后掘”的原则。同时因老空有积水，将来涌水量可能会增大。 三．巷道断面规格及布置。 1.巷道简述：泵房布置在3#煤层内，沿煤层顶板掘进，方位角约233°，巷道总长约16m。水仓布置在3#煤层底板内，主副水仓长度均为30米。 2.巷道断面： 泵房通道采用梯形断面，金属棚支护，帮顶铺设尼龙网，并用塘材背严刹实。巷道上净宽 2.8m，下净宽 3.5m，净高2m，净断面积6.3㎡。 泵房采用矩形断面，净宽 3.2 m，净高 2.6 m，石墙钢梁支护，净断面积8.32㎡。 水仓入口的断面与支护形式与泵房通道相同。 水仓通道采用直墙半圆拱断面，净宽 2.8m，净高 2.75 m，净断面积6.9㎡，锚喷支护，喷厚 100 mm。 水仓采用直墙半圆拱断面，净宽 3.3m，净高 3.05 m，净断面积8.6㎡，锚喷支护，喷厚 100...
