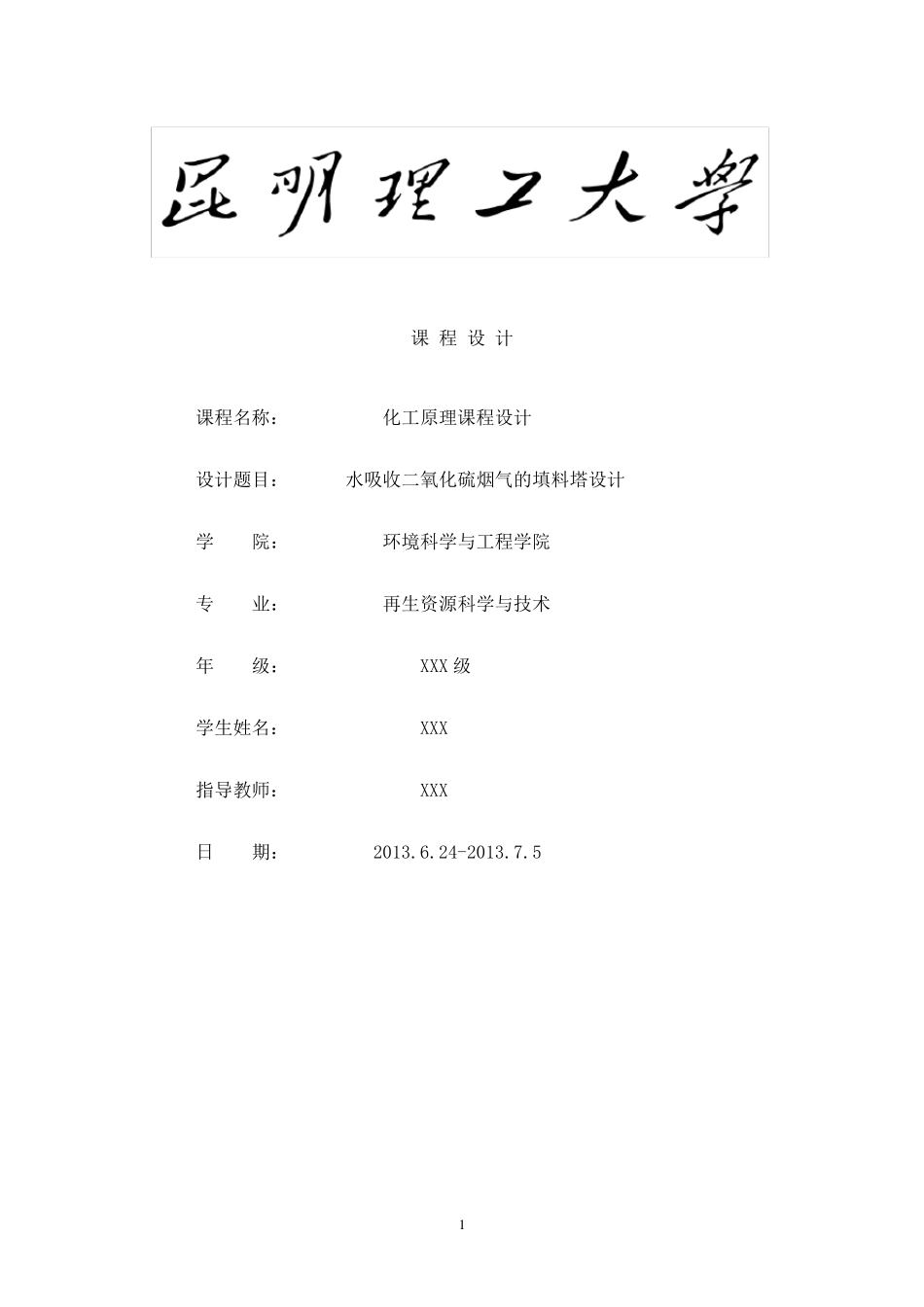

1 课 程 设 计 课程名称: 化工原理课程设计 设计题目: 水吸收二氧化硫烟气的填料塔设计 学 院: 环境科学与工程学院 专 业: 再生资源科学与技术 年 级: XXX 级 学生姓名: XXX 指导教师: XXX 日 期: 2013.6.24-2013.7.5 2 课 程 设 计 任 务 书 一、设计任务及操作条件 设计题目:水吸收SO2烟气的填料塔设计 操作条件:(1)混合烟气处理量为1000m3/h(30℃,100KN/m2); (2)进塔气体组成:9%(体积比)SO2,其余可视为空气; (3)回收其中所含 SO2的95%; (4)吸收塔操作温度为30℃,压力位 100KN/m2; (5)液气比为最小液气比的1.2 倍; (6)空塔气速取泛点气速的0.65 倍; (7)填料:自选; 二、设计内容 1. 设计方案的选择及流程的确定; 2. 塔的物料衡算和热量衡算; 3. 塔的主要工艺尺寸确定: (1)塔高的确定; (2)塔径的确定; (3)全塔压降的验算; 4. 辅助设备的选型与计算; 5. 绘制工艺流程图; 6. 绘制填料塔设备图; 7. 编写设计说明书。 3 摘要: 吸收是分离气体混合物的单元操作,其分离原理是利用气体混合物中各组分在液体溶剂中溶解度的差异来实现不同气体的分离。一个完整的吸收过程应包括吸收和解吸两部分。气体吸收过程是利用气体混合物中,各组分在液体中溶解度或化学反应活性的差异,在气液两相接触时发生传质,实现气液混合物的分离。 在化工生产过程中,原料气的净化,气体产品的精制,治理有害气体,保护环境等方面都广泛应用到气体吸收过程。本次化工原理课程设计的目的是根据设计要求采用填料吸收塔的方法处理含有二氧化硫的混合物,使其达到排放标准,采用填料吸收塔吸收操作是因为填料可以提供巨大的气液传质面积而且填料表面具有良好的湍流状况, 关键词:吸收 单元操作 解析 4 目 录 第1 章 绪论 .................................................................. 1 1.1 吸收技术概况............................................................. 1 1.2 吸收在工业生产中的应用................................................... 2 1.3 吸收设备的发展 .......................................................... 2 第2 章 设计方案 .............................................................. 4 2.1 吸收剂的选择...........................................................
