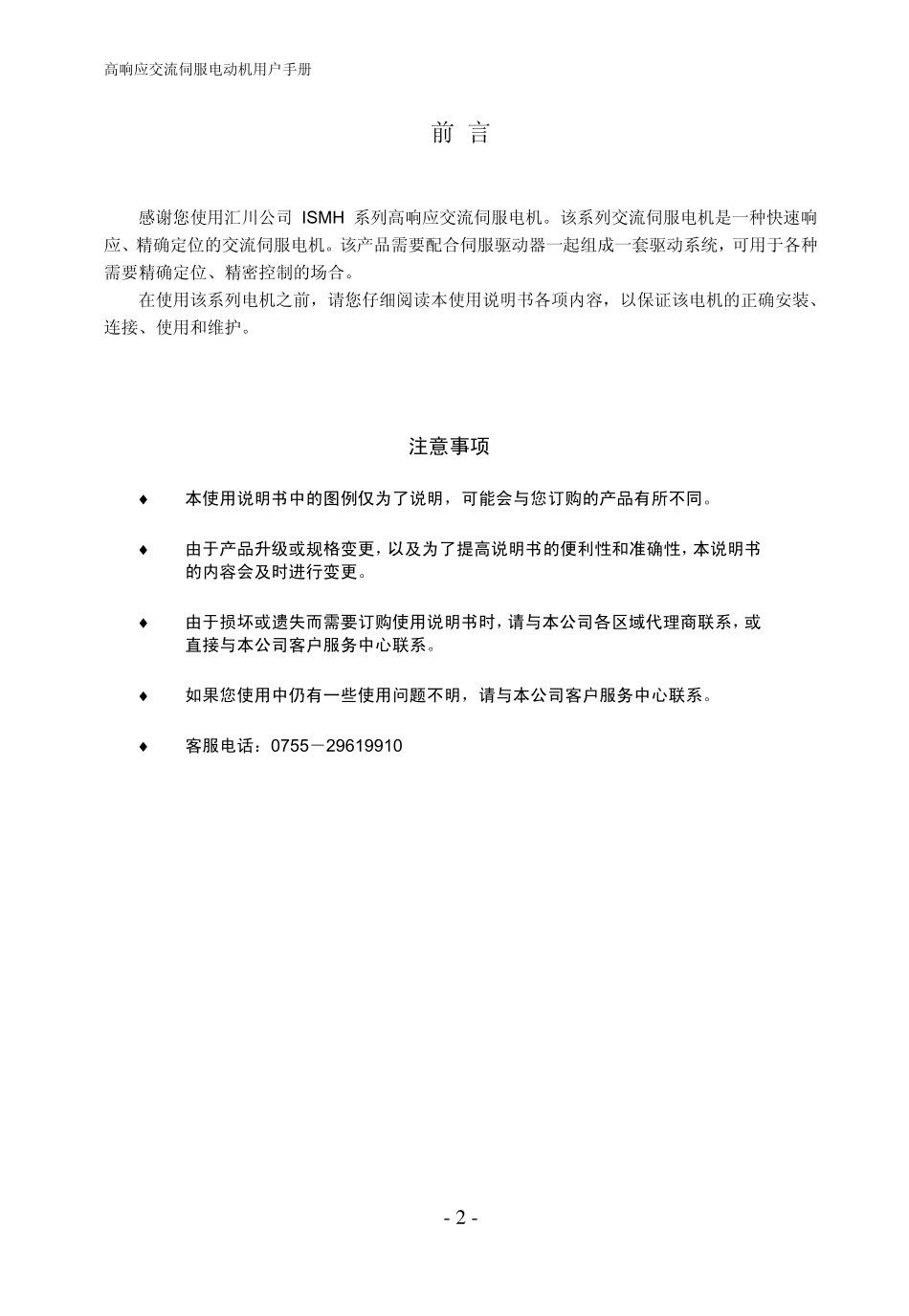

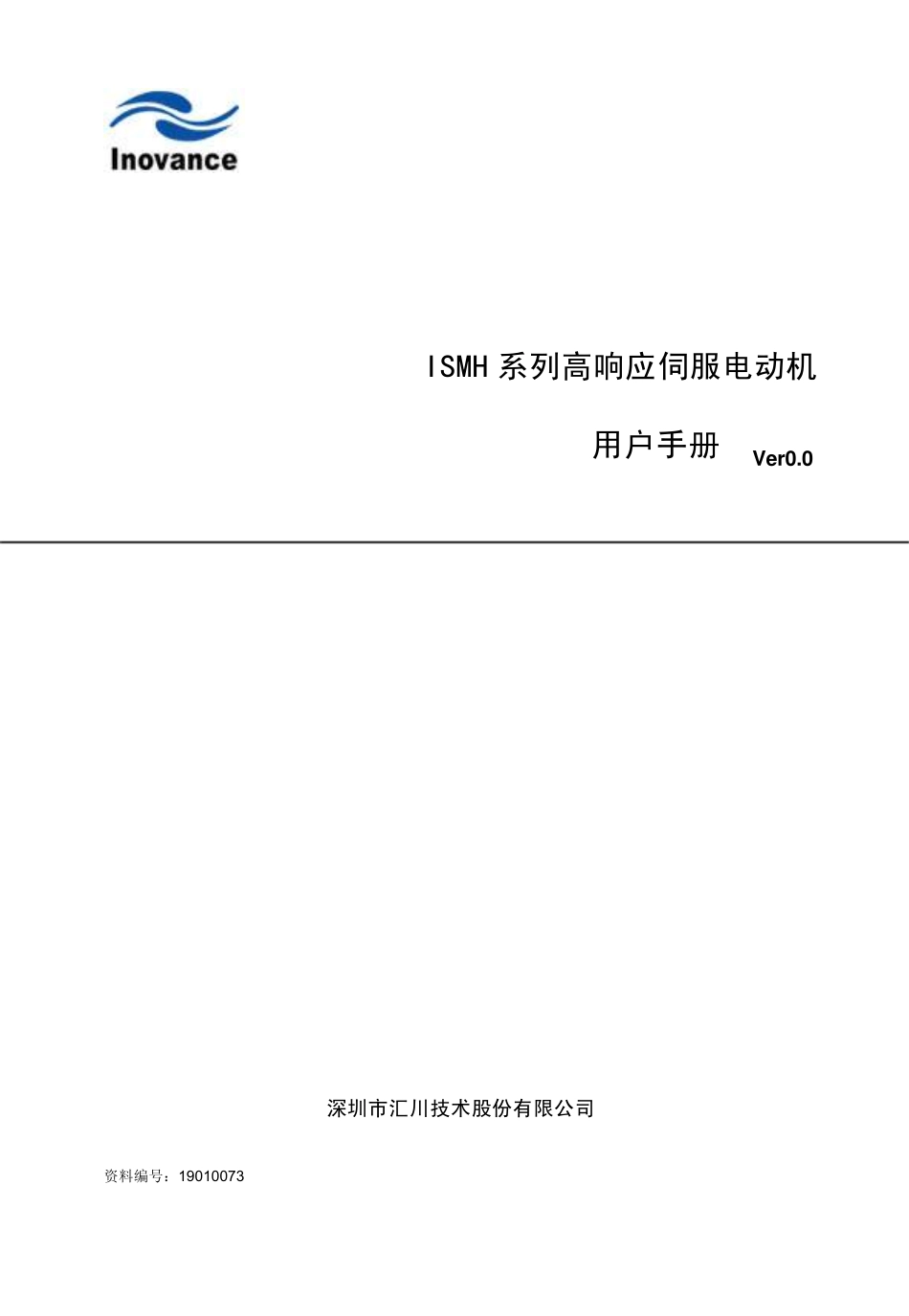

ISMH 系列高响应伺服电动机 用户手册 Ver0.0 深圳市汇川技术股份有限公司 资料编号：19010073 高响应交流伺服电动机用户手册 - 2 -前 言 感谢您使用汇川公司ISMH 系列高响应交流伺服电机。该系列交流伺服电机是一种快速响应、精确定位的交流伺服电机。该产品需要配合伺服驱动器一起组成一套驱动系统，可用于各种需要精确定位、精密控制的场合。 在使用该系列电机之前，请您仔细阅读本使用说明书各项内容，以保证该电机的正确安装、连接、使用和维护。 注意事项 ♦ 本使用说明书中的图例仅为了说明，可能会与您订购的产品有所不同。 ♦ 由于产品升级或规格变更，以及为了提高说明书的便利性和准确性，本说明书的内容会及时进行变更。 ♦ 由于损坏或遗失而需要订购使用说明书时，请与本公司各区域代理商联系，或直接与本公司客户服务中心联系。 ♦ 如果您使用中仍有一些使用问题不明，请与本公司客户服务中心联系。 ♦ 客服电话：0755－29619910 高响应伺服电动机用户手册 - 3 -1 使用说明 1 .1 选配件 本公司的电机默认都是带油封的，若不需要请在订货中注明，其余配件也请一并注明。 1 .2 到货检查 收到您订购的产品后，开箱检查以下内容，如有不符请您与订购的代理商或本公司联系。 a、请核对产品的铭牌，确认是否是您订购的产品。 b、检查电机外观有无在运输中损坏。 c、除产品本身以及使用说明书外，确认您所订购的附件是否完整。 1 .3 搬运和储存 该产品为精密制造产品，搬运以及使用中周转一定要轻拿轻放、防止碰撞，禁止敲击电机或 用手提拉电机和光电编码器的引出线，以免造成产品损坏。 产品应存放在环境温度为-15℃～40℃，相对湿度不大于 85%，清洁、通风良好的环境中， 该环境的空气中不能够含有腐蚀性气体。 1 .4 安装使用前检查 a、电机绝缘电阻： 用500V 兆欧表检查电机U、V、W 对电机外壳的绝缘电阻，应该不低于 2MΩ。 b、转动检查： 用手转动电机的轴伸，电机应转动灵活，无停止、阻尼、异常噪声、以及摩擦声音，如异常请不要通电运转。 1 .5 使用与维护 a、使用前请仔细阅读使用说明书，不能在使用说明书保障的范围之外使用本产品。 b、电机在运转中应没有焦味、非正常异音和过热。 c、电机停止运转一段时间再度使用时，应检查绝缘和重新试车。 d、使用时应有良好的接地。 1 .6 质量保证期 该产品的质量保证期是制造厂对产品在正常储存和使用时的质量保证...
