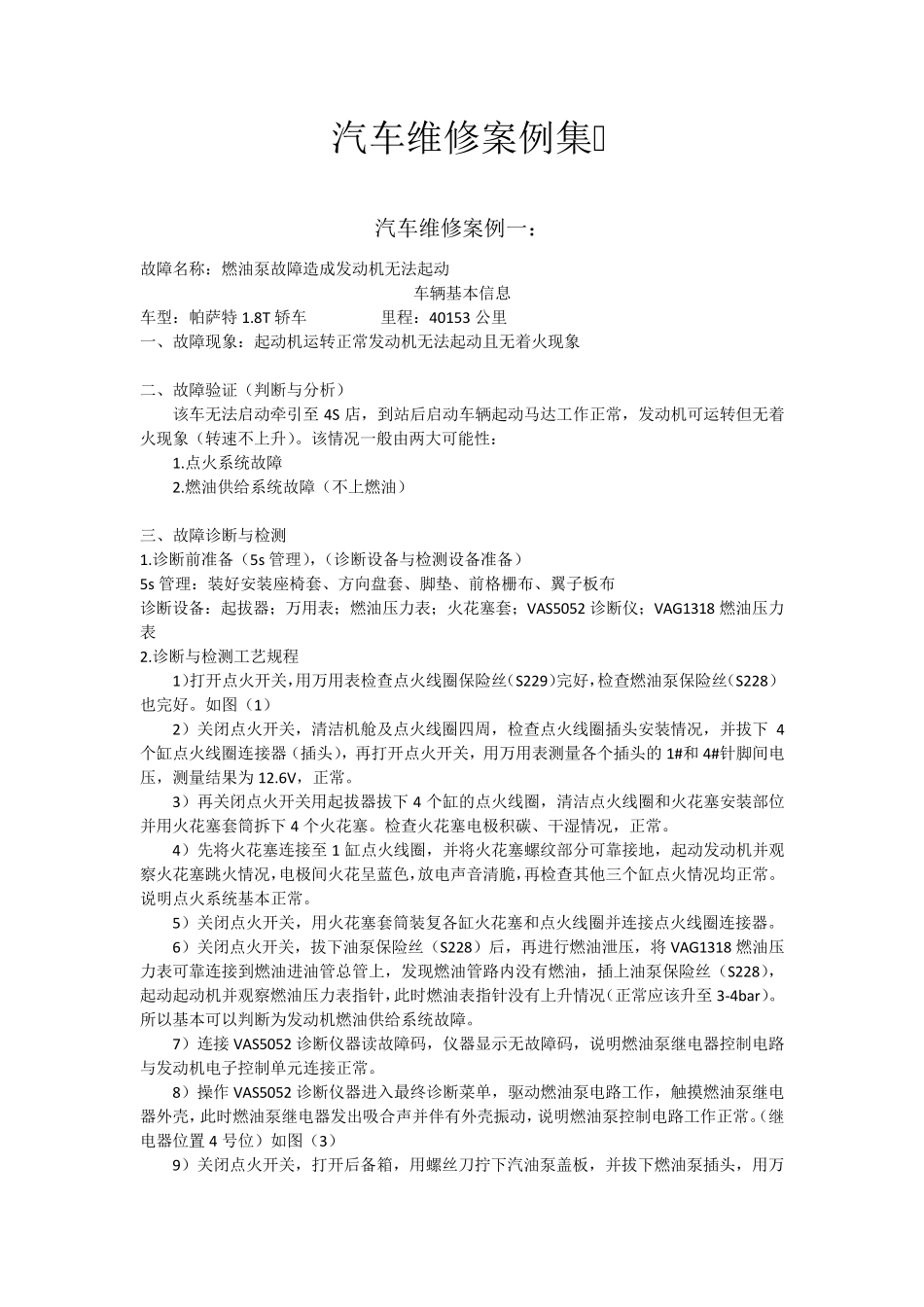

汽车维修案例集 汽车维修案例一： 故障名称：燃油泵故障造成发动机无法起动 车辆基本信息 车型：帕萨特1.8T 轿车 里程：40153 公里 一、故障现象：起动机运转正常发动机无法起动且无着火现象 二、故障验证（判断与分析） 该车无法启动牵引至 4S 店，到站后启动车辆起动马达工作正常，发动机可运转但无着火现象（转速不上升）。该情况一般由两大可能性： 1.点火系统故障 2.燃油供给系统故障（不上燃油） 三、故障诊断与检测 1.诊断前准备（5s 管理），（诊断设备与检测设备准备） 5s 管理：装好安装座椅套、方向盘套、脚垫、前格栅布、翼子板布 诊断设备：起拔器；万用表；燃油压力表；火花塞套；VAS5052 诊断仪；VAG1318 燃油压力表 2.诊断与检测工艺规程 1）打开点火开关，用万用表检查点火线圈保险丝（S229）完好，检查燃油泵保险丝（S228）也完好。如图（1） 2）关闭点火开关，清洁机舱及点火线圈四周，检查点火线圈插头安装情况，并拔下 4个缸点火线圈连接器（插头），再打开点火开关，用万用表测量各个插头的 1#和 4#针脚间电压，测量结果为 12.6V，正常。 3）再关闭点火开关用起拔器拔下 4 个缸的点火线圈，清洁点火线圈和火花塞安装部位并用火花塞套筒拆下 4 个火花塞。检查火花塞电极积碳、干湿情况，正常。 4）先将火花塞连接至 1 缸点火线圈，并将火花塞螺纹部分可靠接地，起动发动机并观察火花塞跳火情况，电极间火花呈蓝色，放电声音清脆，再检查其他三个缸点火情况均正常。说明点火系统基本正常。 5）关闭点火开关，用火花塞套筒装复各缸火花塞和点火线圈并连接点火线圈连接器。 6）关闭点火开关，拔下油泵保险丝（S228）后，再进行燃油泄压，将 VAG1318 燃油压力表可靠连接到燃油进油管总管上，发现燃油管路内没有燃油，插上油泵保险丝（S228），起动起动机并观察燃油压力表指针，此时燃油表指针没有上升情况（正常应该升至 3-4bar）。所以基本可以判断为发动机燃油供给系统故障。 7）连接 VAS5052 诊断仪器读故障码，仪器显示无故障码，说明燃油泵继电器控制电路与发动机电子控制单元连接正常。 8）操作 VAS5052 诊断仪器进入最终诊断菜单，驱动燃油泵电路工作，触摸燃油泵继电器外壳，此时燃油泵继电器发出吸合声并伴有外壳振动，说明燃油泵控制电路工作正常。（继电器位置 4 号位）如图（3） 9）关闭点火开关，打开后备箱，用螺丝刀拧下汽油泵盖板，并拔下燃油泵插头，用万用...
