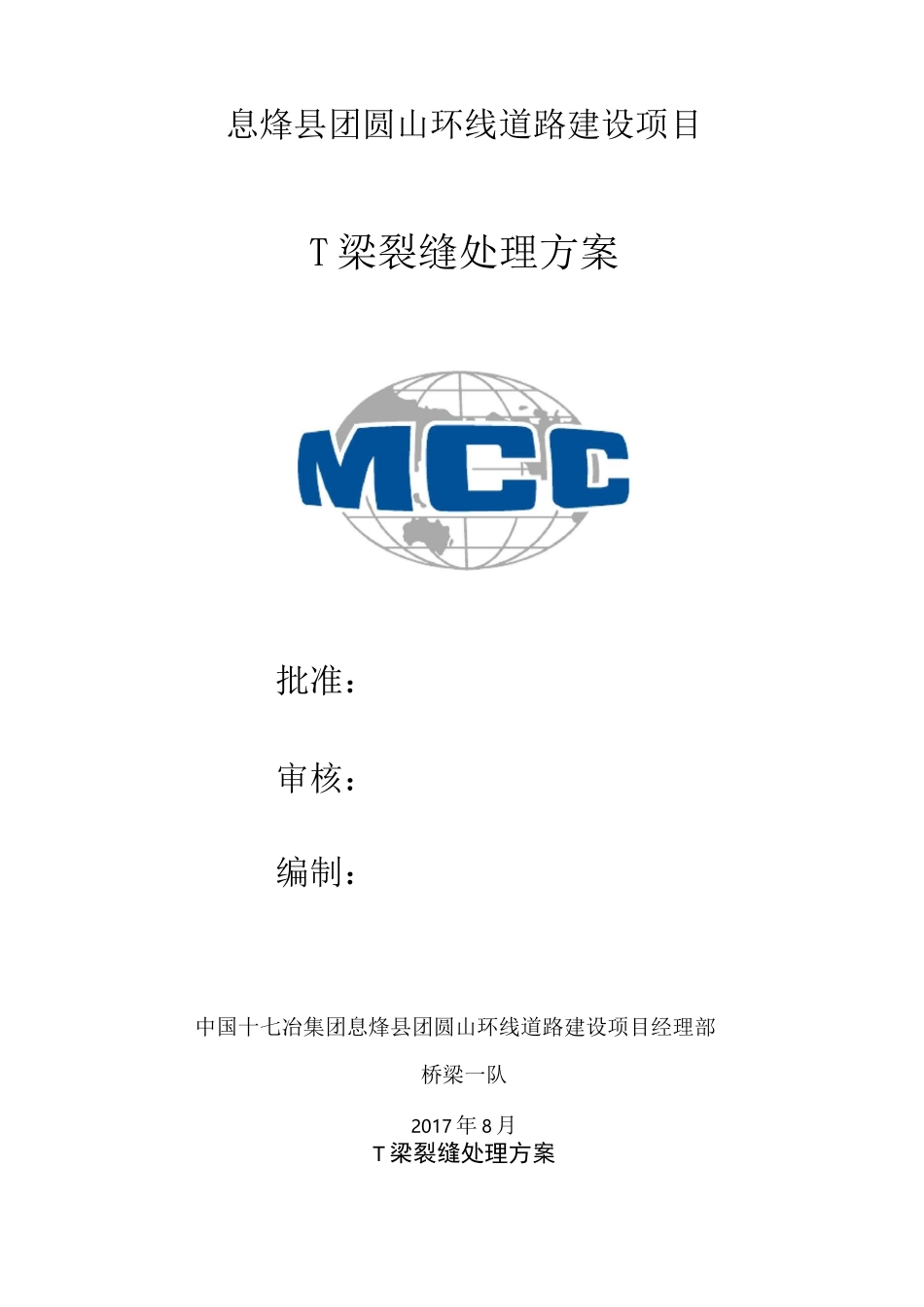

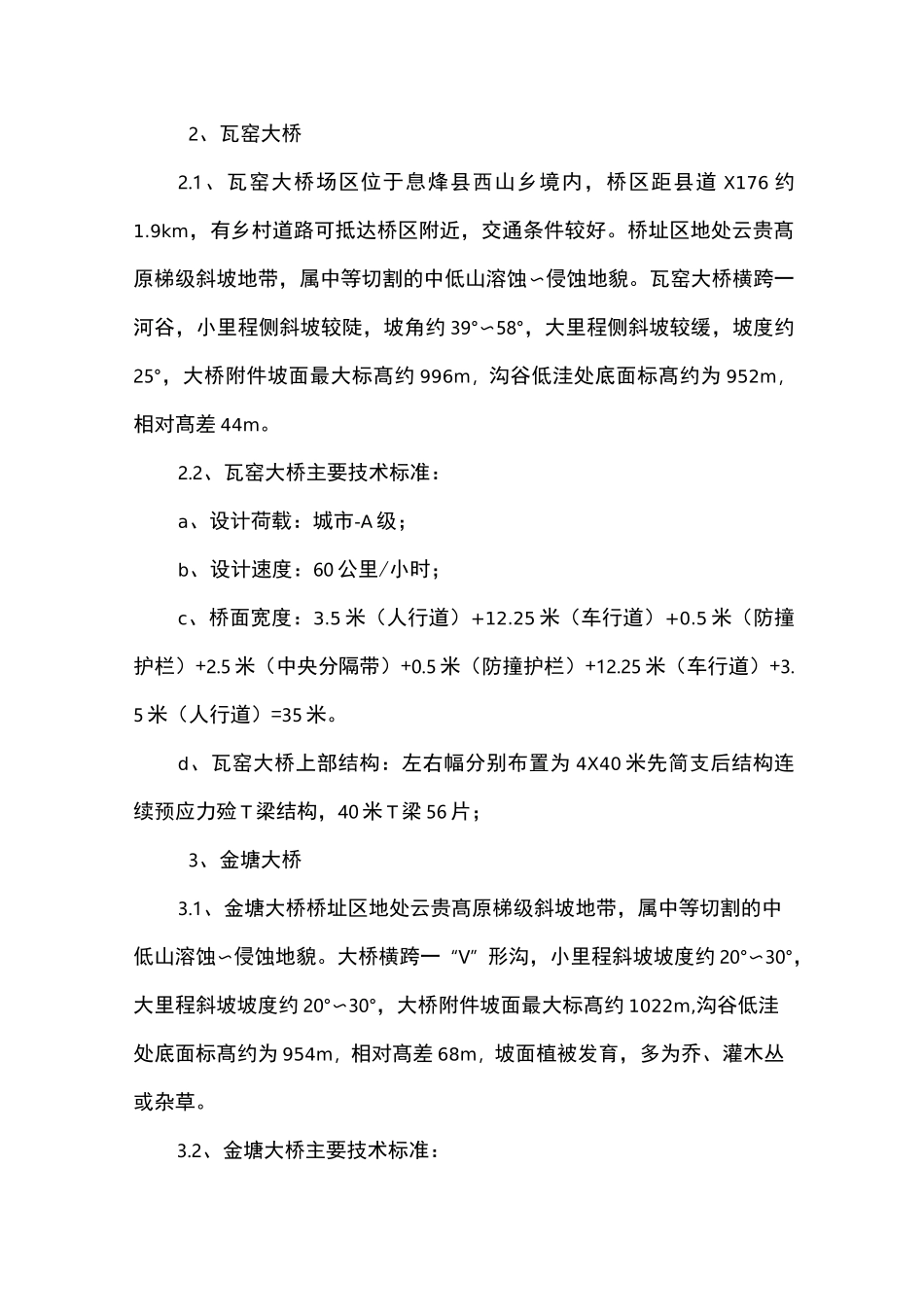

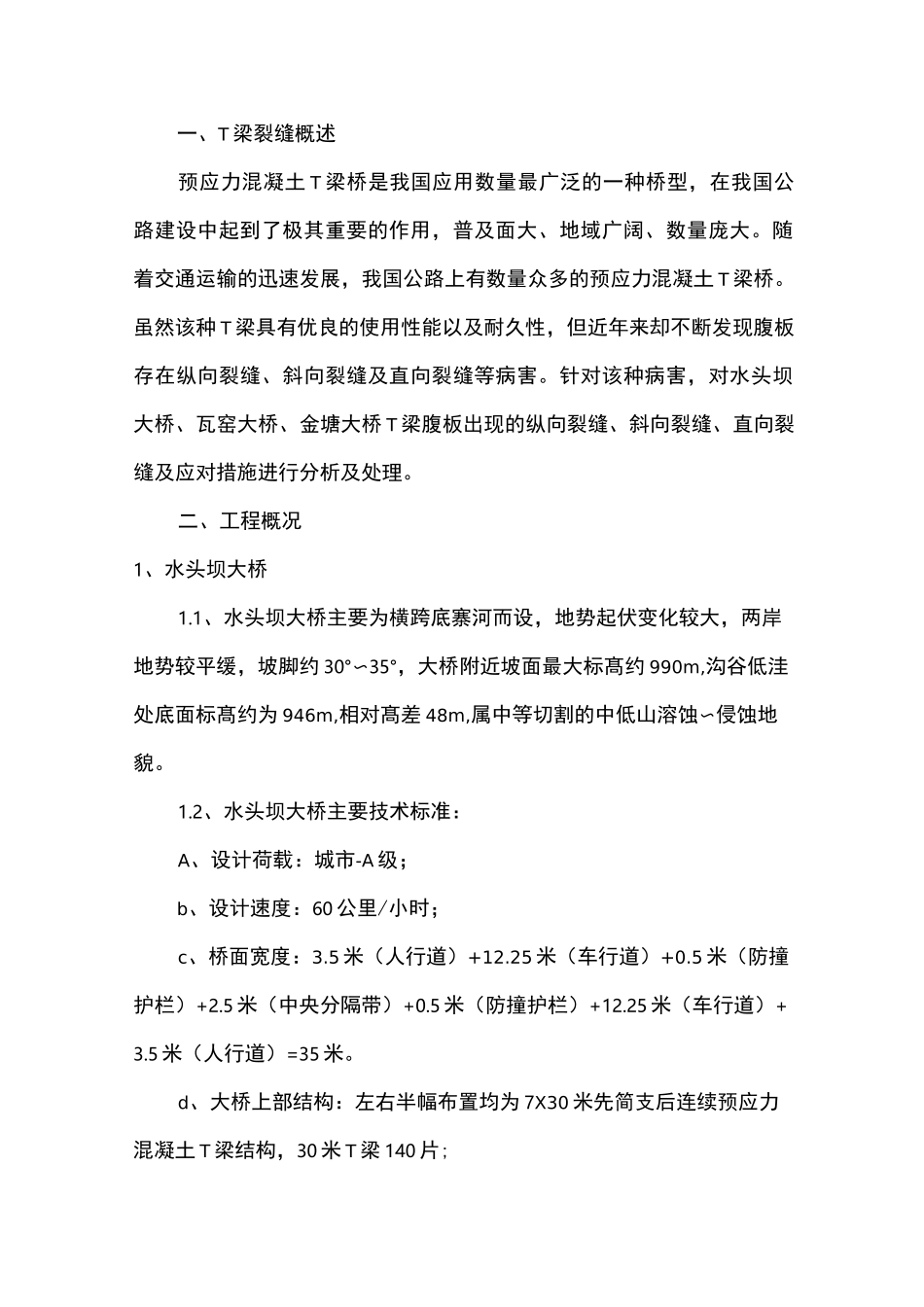

息烽县团圆山环线道路建设项目T 梁裂缝处理方案批准:审核:编制:中国十七冶集团息烽县团圆山环线道路建设项目经理部桥梁一队2017 年 8 月T 梁裂缝处理方案一、T 梁裂缝概述预应力混凝土 T 梁桥是我国应用数量最广泛的一种桥型,在我国公路建设中起到了极其重要的作用,普及面大、地域广阔、数量庞大。随着交通运输的迅速发展,我国公路上有数量众多的预应力混凝土 T 梁桥。虽然该种 T 梁具有优良的使用性能以及耐久性,但近年来却不断发现腹板存在纵向裂缝、斜向裂缝及直向裂缝等病害。针对该种病害,对水头坝大桥、瓦窑大桥、金塘大桥 T 梁腹板出现的纵向裂缝、斜向裂缝、直向裂缝及应对措施进行分析及处理。二、工程概况1、水头坝大桥1.1、水头坝大桥主要为横跨底寨河而设,地势起伏变化较大,两岸地势较平缓,坡脚约 30°〜35°,大桥附近坡面最大标髙约 990m,沟谷低洼处底面标髙约为 946m,相对髙差 48m,属中等切割的中低山溶蚀〜侵蚀地貌。1.2、水头坝大桥主要技术标准:A、设计荷载:城市-A 级;b、设计速度:60 公里/小时;c、桥面宽度:3.5 米(人行道)+12.25 米(车行道)+0.5 米(防撞护栏)+2.5 米(中央分隔带)+0.5 米(防撞护栏)+12.25 米(车行道)+3.5 米(人行道)=35 米。d、大桥上部结构:左右半幅布置均为 7X30 米先简支后连续预应力混凝土 T 梁结构,30 米 T 梁 140 片;2、瓦窑大桥2.1、瓦窑大桥场区位于息烽县西山乡境内,桥区距县道 X176 约1.9km,有乡村道路可抵达桥区附近,交通条件较好。桥址区地处云贵髙原梯级斜坡地带,属中等切割的中低山溶蚀〜侵蚀地貌。瓦窑大桥横跨一河谷,小里程侧斜坡较陡,坡角约 39°〜58°,大里程侧斜坡较缓,坡度约25°,大桥附件坡面最大标髙约 996m,沟谷低洼处底面标髙约为 952m,相对髙差 44m。2.2、瓦窑大桥主要技术标准:a、设计荷载:城市-A 级;b、设计速度:60 公里/小时;c、桥面宽度:3.5 米(人行道)+12.25 米(车行道)+0.5 米(防撞护栏)+2.5 米(中央分隔带)+0.5 米(防撞护栏)+12.25 米(车行道)+3.5 米(人行道)=35 米。d、瓦窑大桥上部结构:左右幅分别布置为 4X40 米先简支后结构连续预应力殓 T 梁结构,40 米 T 梁 56 片;3、金塘大桥3.1、金塘大桥桥址区地处云贵髙原梯级斜坡地带,属中等切割的中低山溶蚀〜侵蚀地貌。大桥横跨一“V”形沟,小里程斜坡坡度约 20°〜30°,大里程斜坡坡度约...
