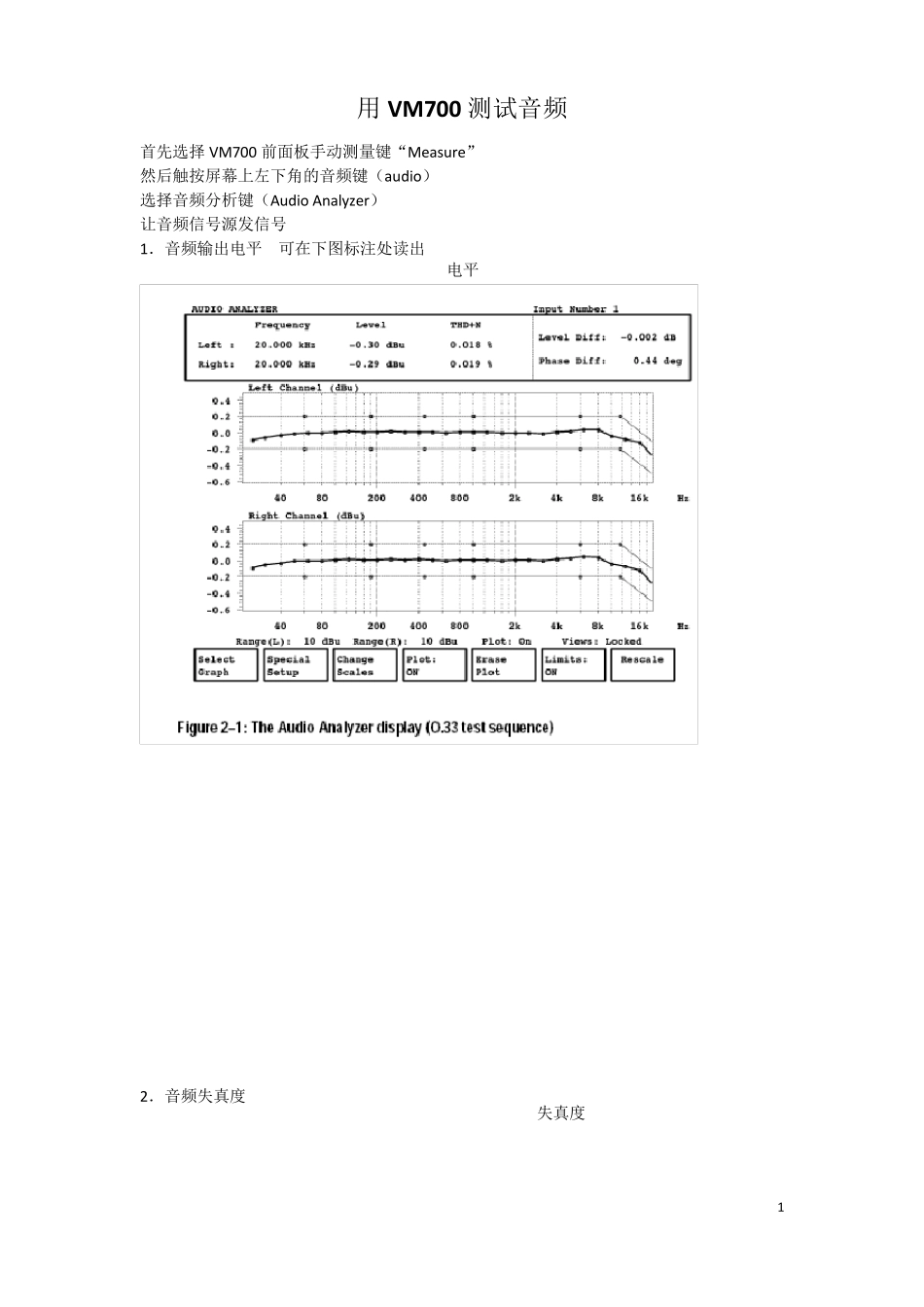

1 用VM700 测试音频 首先选择VM700 前面板手动测量键“Measure” 然后触按屏幕上左下角的音频键(audio) 选择音频分析键(Audio Analyzer) 让音频信号源发信号 1.音频输出电平 可在下图标注处读出 2.音频失真度 电平 失真度 2 3 .音频左右声道相位差 4 .音频左右声道电平差 左右声道相位差 3 5.音频左右声道串扰 测试左右声道串扰方法,是向被测设备的一个声道送入信号,另一个声道不输入信号,在音频分析界面上观察电平值,读取左右声道电平值相减得出左右声道串扰值,即有信号输出的声道对没有信号输出的声道的影响,注意 在测试时左右声道的测试线均要接到VM700上,测试信号源可选75%彩条和100%彩条信号,均各只含有一个声道信号。 左右声道电平差 4 6.音频幅频特性 Ccir 033 信号内含有40Hz 到16K Hz 的扫频信号,幅频特性测试使用此信号。选取测试线上最高点与最低点电平相减,即得出幅频特性值。 首先测出 40Hz 到16K Hz 的扫频信号,见下图 5 调节纵坐标,到适合的观察精度,见下图 会发现原来比较平直的采样线发生了弯曲,以一个声道的采样为参考,取线上的最高点和最低点的电平相减,即得出幅频特性值。(注:因上图测试的信源来自标准信号源,所以可以观察到幅频特性值很小,只有零点几个dBu) 7.音频信噪比 信噪比测试要选择音频频谱测试项,Audio Spectrum,注意:测试时机顶盒的音频信号线一定要接入 vm700。首先不向机顶盒发送任何信号,通过 Audio Spectrum 频谱分析测试出音频的底噪声值(可取平均值,按面板 Average 键),噪声值在屏幕右上角。如下图: 6 再送入音频信号,测试出音频电平值,在屏幕右上角,如下图: 两值相减,即得出音频信噪比。
