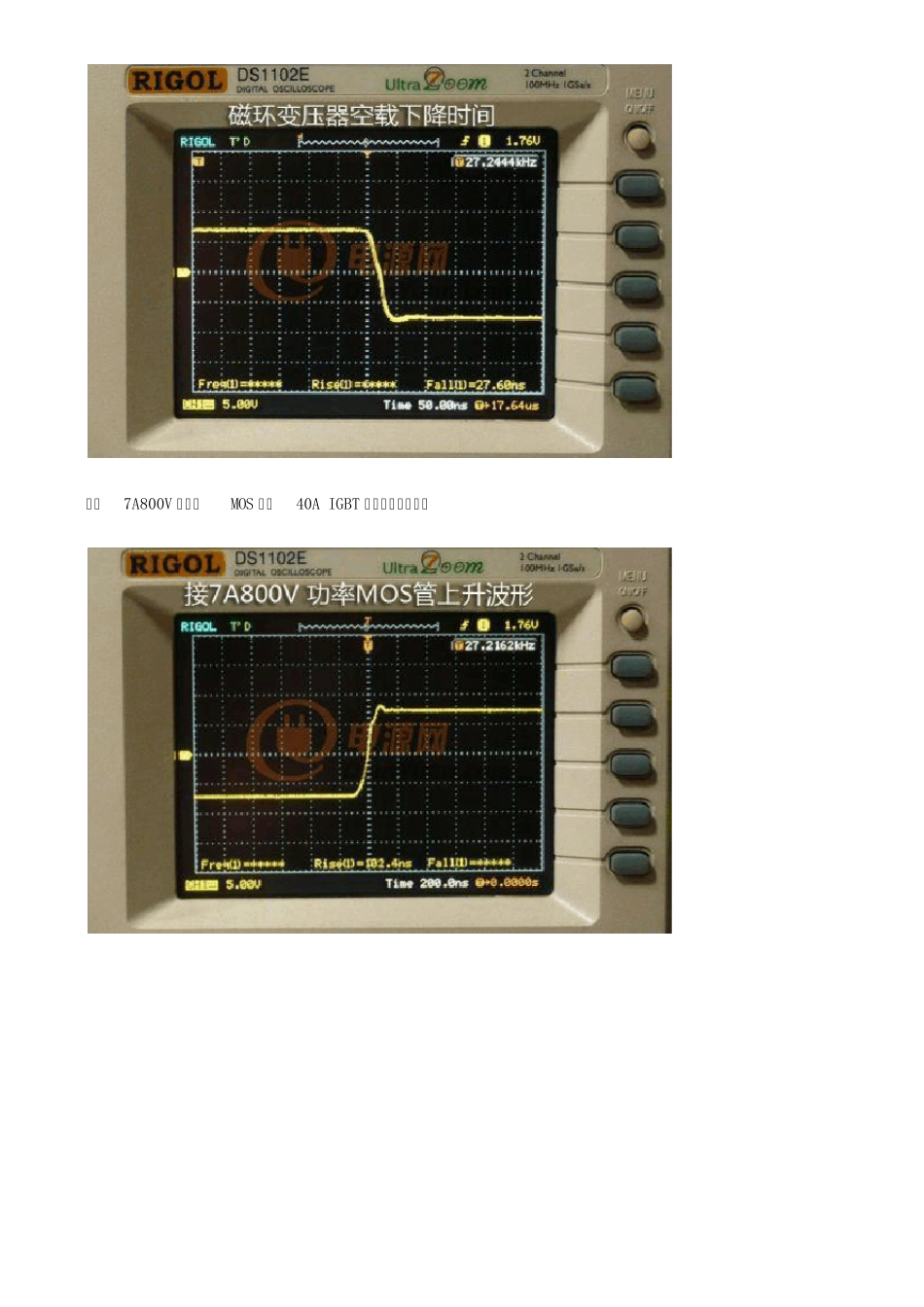

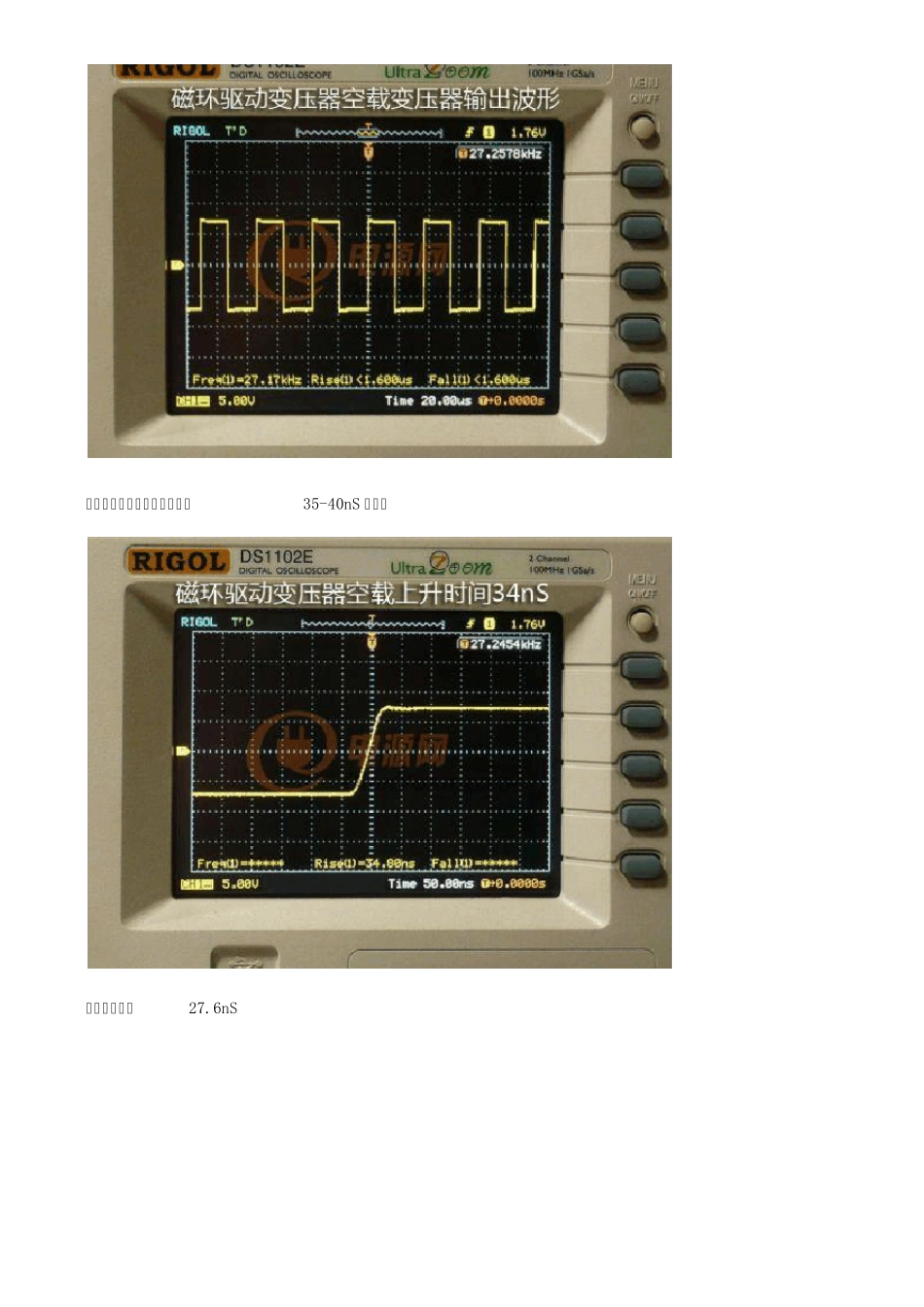

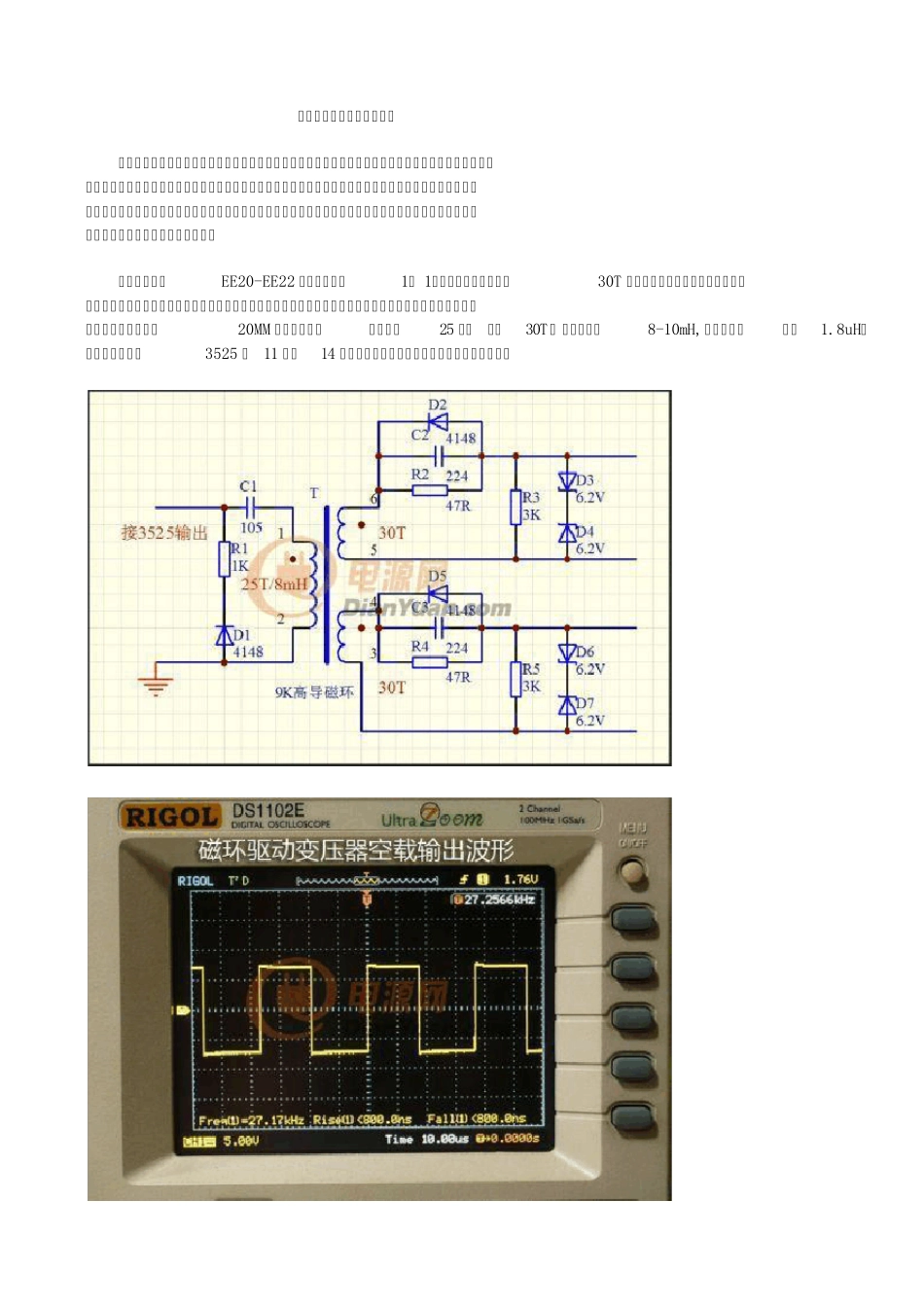

用变压器做驱动的一些问题 用变压器做驱动（一般用于大功率全桥开关电源或双管正激开关电源等等），大家一般都认为在硬件上比较简单，但头痛的是，波形比较难把握，也就是通过变压器，出来的波形失真很大；当然，加一些东西，如有源钳位等，波形好了，但电路也就不简单了。也许是挡不住的诱惑，我花了一点时间做了些实验，现将遇到的问题提出来，请各位大侠畅所欲言。 我之前用过用EE20-EE22 磁芯绕，变比1： 1，一般是初级次级都绕30T 左右，但波形不理想。我查了很多资料，发现，驱动变压器其实一般是工作在正激模式下，这就要求电感量尽可能大些，有利改善传输，所以，这次用了一个直径约20MM 的高导磁环，初级都绕25 圈，次级30T， 电感量达到8-10mH,漏感很小，只有1.8uH，输入端直接接到3525 的 11 脚或14 脚，发现波形比以前有很大的改善，详见下图： 上升下降时间，在空载时都在35-40nS 左右。 空载下降时间27.6nS 接上7A800V 小功率MOS 管和40A IGBT 管时的情况如下： 回复1 帖 现在的问题有二个： 一、以我上面的电路，从示波器上看，出来的电压是14Vpp，也就是正7V，负7V，那么我们怎样来理解这一对电压，如看成MOS 管开通时+7V，关断时-7V，我想，就有一个问题了，因为+7V 时对MOS 管来讲，导通是不可靠的。 二、电路中有二个用于限压的稳压管，按理说，变压器次级出来的电压峰值在14 以上，用二个12V 的稳压管，就可以钳位在12.7V，很多图上都是用12V 或 15V 的，但我实际试的结果是，用12V 或 15V 根本没有限压效果，现在我用了6.2V+6.2V，才钳位到14Vpp，这也是一个难解之迷。 如上问题，请各位高手指教。 回复2 帖 老师我是新手没什么技术，发几个图看看对你有没有帮助。这个就是用3 个 EC42 全桥能输出3-5KW 工作频率100KHZ的推动变压器和外为电路。是ZX7 逆变焊机的推动变压器。 回复5 帖 回复6 帖 这 个是3525 加 8050-8550-IRFZ24N-IRF9Z24N 用 24V 供电推这个推动变压器 回复7 帖 神舟兄，看来你对焊机比较熟悉，我想，能不能买台焊机改成大功率直流电源？ 回复14 帖 焊机是稳流限压，改成稳压的深度闭环不知道行不行啊 回复17 帖 这位兄台能不给我一份这个3525 的全部原理图啊？我有个旧的机器用的就是3525 驱动，想研究一下能改成12V 的电源不 回复46 帖 第 06 章 控制电路工作原理 回复56 帖 第 07 章 驱动电路的工作原理 回复57 帖 ...
