电力电缆选择手册

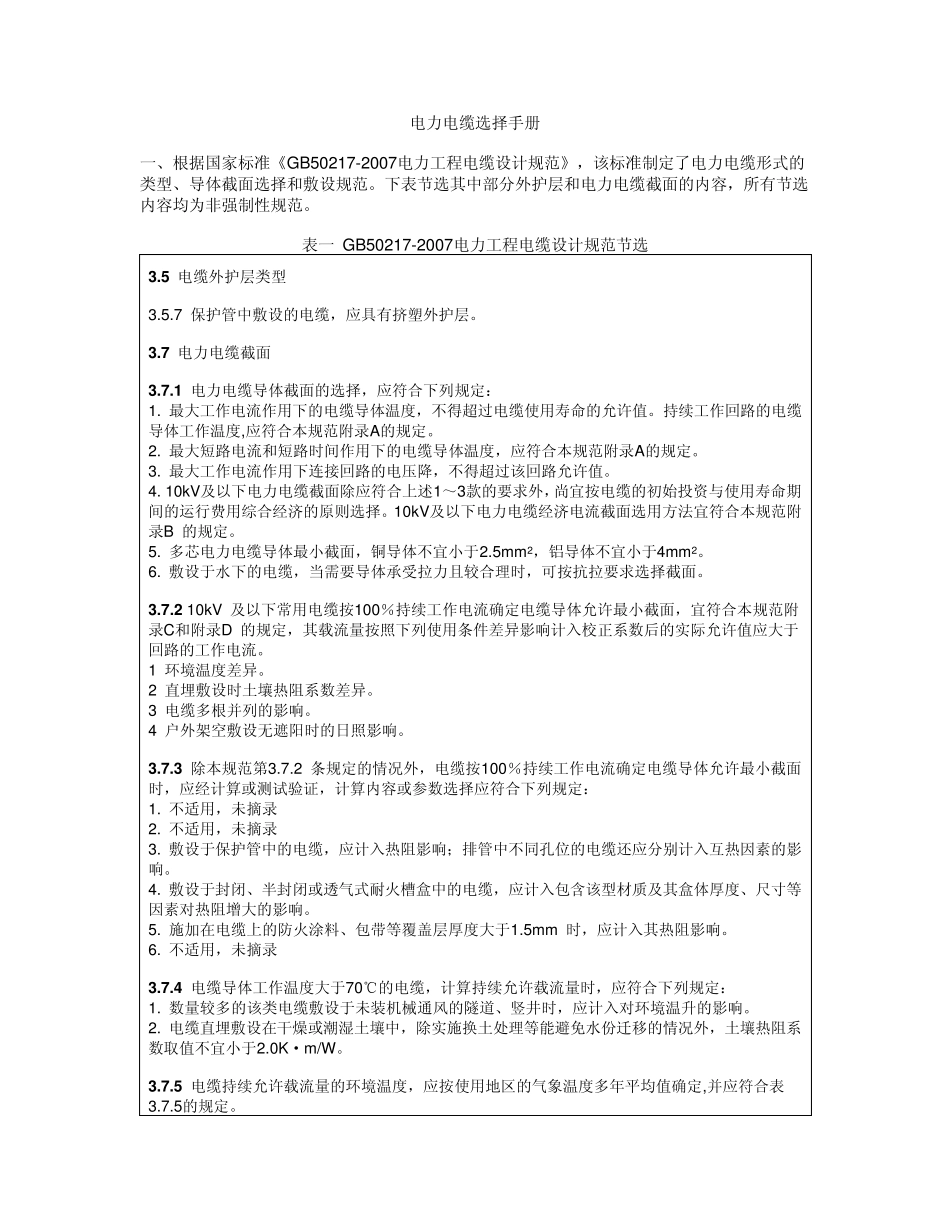

电力电缆选择手册 一、根据国家标准《GB50217-2007电力工程电缆设计规范》，该标准制定了电力电缆形式的类型、导体截面选择和敷设规范。下表节选其中部分外护层和电力电缆截面的内容，所有节选内容均为非强制性规范。 表一 GB50217-2007电力工程电缆设计规范节选 3 .5 电缆外护层类型 3.5.7 保护管中敷设的电缆，应具有挤塑外护层。 3 .7 电力电缆截面 3 .7 .1 电力电缆导体截面的选择，应符合下列规定： 1. 最大工作电流作用下的电缆导体温度，不得超过电缆使用寿命的允许值。持续工作回路的电缆导体工作温度,应符合本规范附录A的规定。 2. 最大短路电流和短路时间作用下的电缆导体温度，应符合本规范附录A的规定。 3. 最大工作电流作用下连接回路的电压降，不得超过该回路允许值。 4. 10kV及以下电力电缆截面除应符合上述1～3款的要求外，尚宜按电缆的初始投资与使用寿命期间的运行费用综合经济的原则选择。10kV及以下电力电缆经济电流截面选用方法宜符合本规范附录B 的规定。 5. 多芯电力电缆导体最小截面，铜导体不宜小于2.5m m 2，铝导体不宜小于4m m 2。 6. 敷设于水下的电缆，当需要导体承受拉力且较合理时，可按抗拉要求选择截面。 3 .7 .2 10kV 及以下常用电缆按100％持续工作电流确定电缆导体允许最小截面，宜符合本规范附录C和附录D 的规定，其载流量按照下列使用条件差异影响计入校正系数后的实际允许值应大于回路的工作电流。 1 环境温度差异。 2 直埋敷设时土壤热阻系数差异。 3 电缆多根并列的影响。 4 户外架空敷设无遮阳时的日照影响。 3 .7 .3 除本规范第3.7.2 条规定的情况外，电缆按100％持续工作电流确定电缆导体允许最小截面时，应经计算或测试验证，计算内容或参数选择应符合下列规定： 1. 不适用，未摘录 2. 不适用，未摘录 3. 敷设于保护管中的电缆，应计入热阻影响；排管中不同孔位的电缆还应分别计入互热因素的影响。 4. 敷设于封闭、半封闭或透气式耐火槽盒中的电缆，应计入包含该型材质及其盒体厚度、尺寸等因素对热阻增大的影响。 5. 施加在电缆上的防火涂料、包带等覆盖层厚度大于1.5m m 时，应计入其热阻影响。 6. 不适用，未摘录 3 .7 .4 电缆导体工作温度大于70℃的电缆，计算持续允许载流量时，应符合下列规定： 1. 数量较多的该类电缆敷设于未装机械通风的隧道、竖井时，应计入对环境温升的影响。 2. 电缆直埋敷设在干燥或潮湿土壤...
