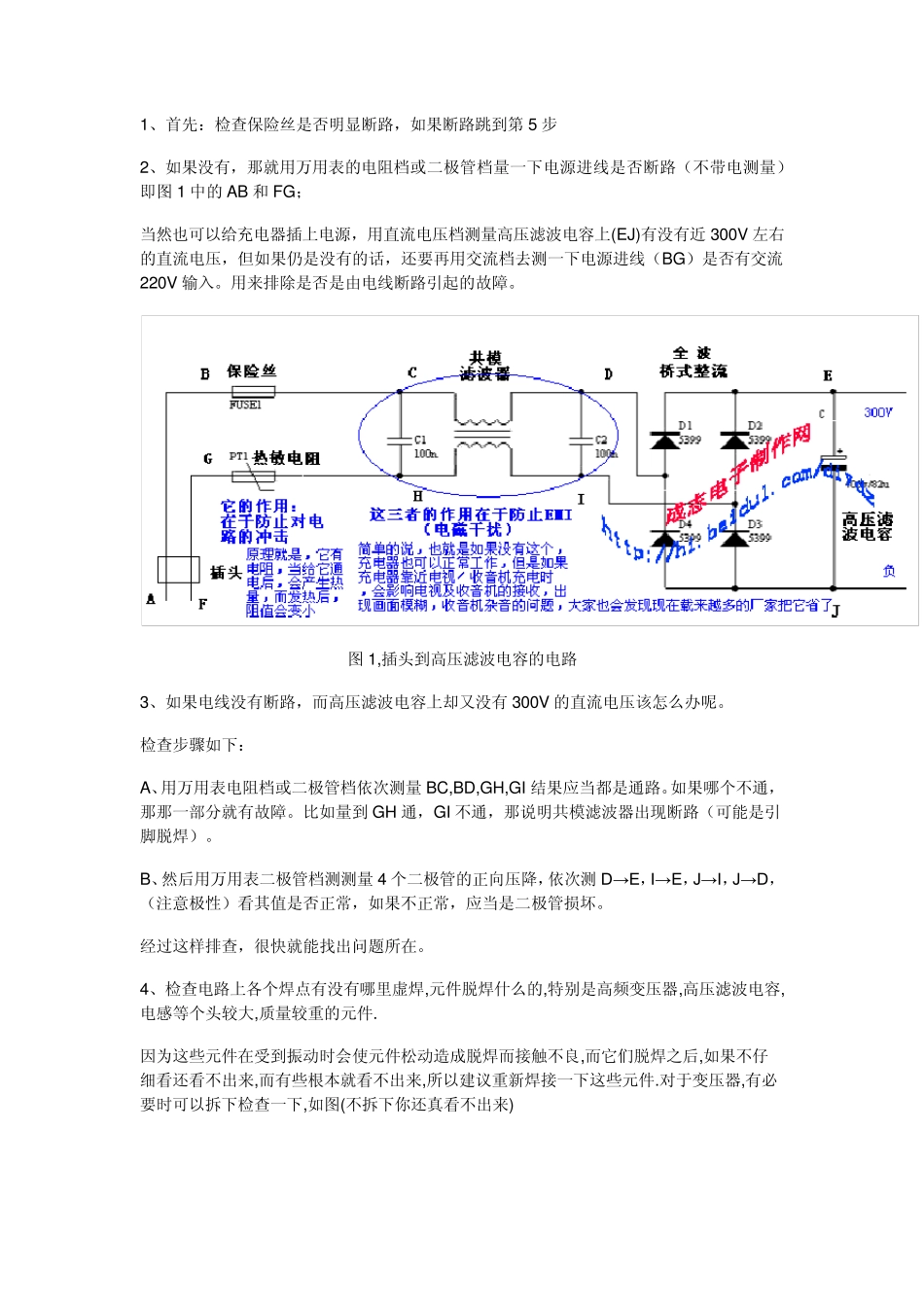

1、首先：检查保险丝是否明显断路，如果断路跳到第 5 步 2、如果没有，那就用万用表的电阻档或二极管档量一下电源进线是否断路（不带电测量）即图 1 中的 AB 和 FG； 当然也可以给充电器插上电源，用直流电压档测量高压滤波电容上(EJ)有没有近 300V 左右的直流电压，但如果仍是没有的话，还要再用交流档去测一下电源进线（BG）是否有交流220V 输入。用来排除是否是由电线断路引起的故障。 图 1,插头到高压滤波电容的电路 3、如果电线没有断路，而高压滤波电容上却又没有 300V 的直流电压该怎么办呢。 检查步骤如下： A、用万用表电阻档或二极管档依次测量 BC,BD,GH,GI 结果应当都是通路。如果哪个不通，那那一部分就有故障。比如量到 GH 通，GI 不通，那说明共模滤波器出现断路（可能是引脚脱焊）。 B、然后用万用表二极管档测测量 4 个二极管的正向压降，依次测 D→ E，I→ E，J→ I，J→ D，（注意极性）看其值是否正常，如果不正常，应当是二极管损坏。 经过这样排查，很快就能找出问题所在。 4、检查电路上各个焊点有没有哪里虚焊,元件脱焊什么的,特别是高频变压器,高压滤波电容,电感等个头较大,质量较重的元件. 因为这些元件在受到振动时会使元件松动造成脱焊而接触不良,而它们脱焊之后,如果不仔细看还看不出来,而有些根本就看不出来,所以建议重新焊接一下这些元件.对于变压器,有必要时可以拆下检查一下,如图(不拆下你还真看不出来) 5、接下来看一下整块电路上有没有明显的元件损坏或烧焦发黑 然后测量功率器件是否损坏。这里主要有两种：一种是以 UC3842 为核心＋场效应管，另一种则是以 TL494/KA7500＋两个大功率三极管 13007／13009／2SC2625 等。 在这一期里，我主要介绍 TL494 为核心的检查步骤和方法。以 3842 为核心的将在下一期里介绍，这样才不会让人觉得很乱 修一充电器,我们首先用眼睛观察比较明显的损坏，如上图保险丝严重烧毁，电容鼓起。还有最下一图圈红圈处(另一充电器)。然后看北面是否有元件松动脱焊,特别是变压器,滤波电感,大电解电容. 本例从保险丝的损坏情况，（从上图）可以判定有以下几种可能： 1,桥式整流二极管有部分击穿 2,滤波电容失效或击穿短路 3,场效应管击穿 4,其它原因，如线路被金属物体短路等。 所以我们先进行第一步，检查整流二极管，用测量二极管档去测它们的正向压降，如图2,图3所示 然后测量场效就管，看其是否击穿,如图 4： 测电流取样电...
