电机转速与转矩计算

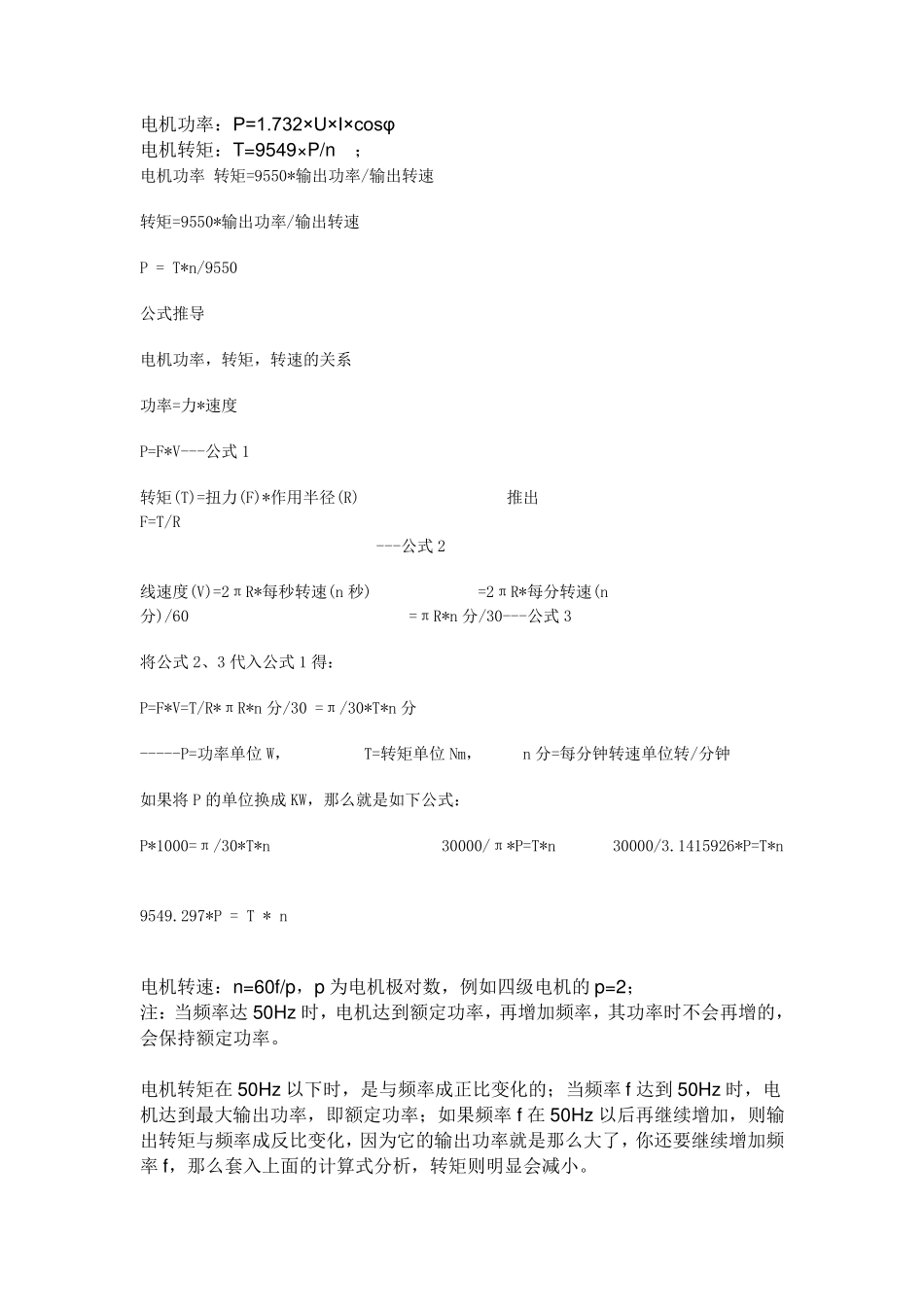

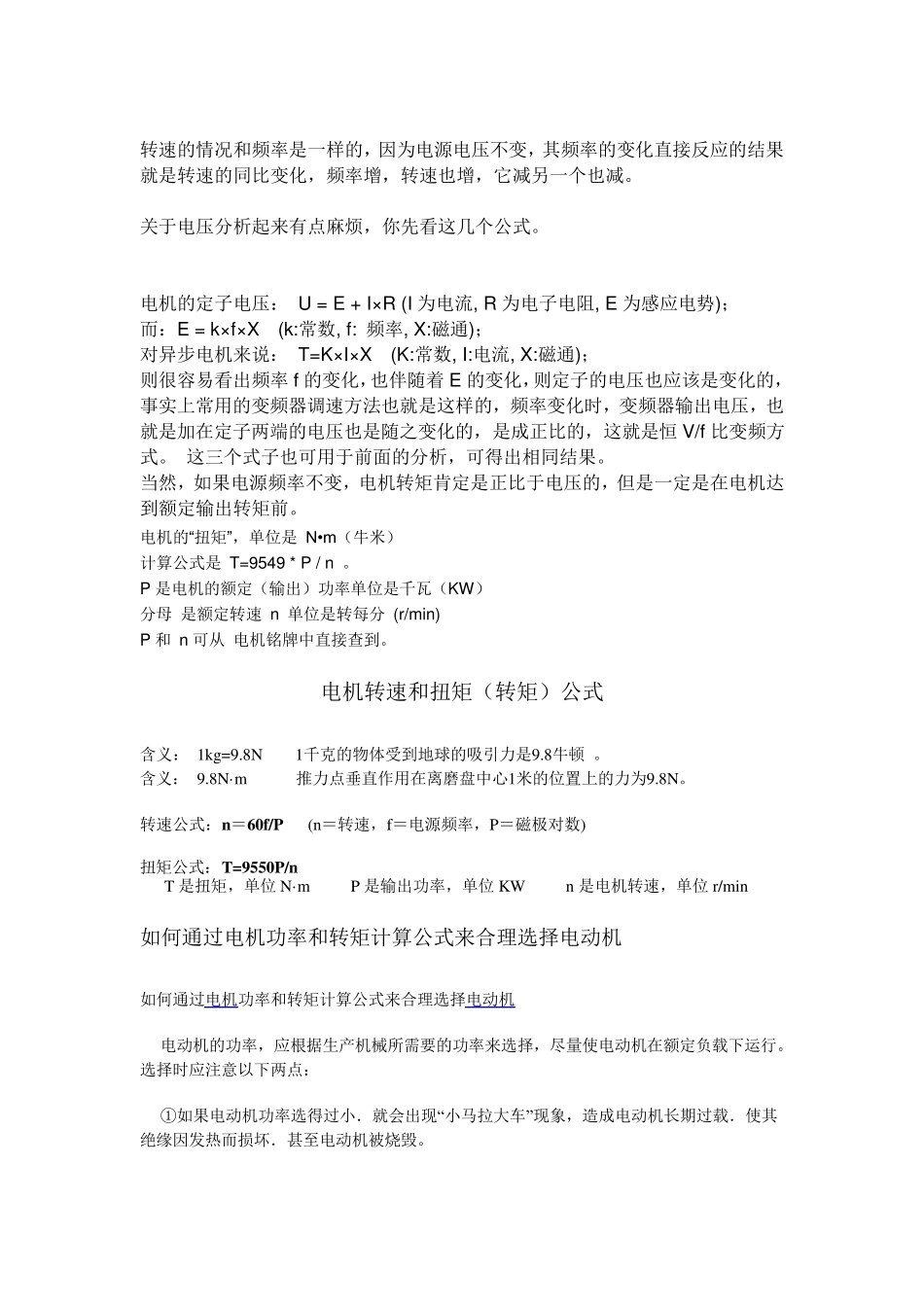

电机功率：P=1.732×U×I×cosφ 电机转矩：T=9549×P/n ； 电机功率 转矩=9550*输出功率/输出转速 转矩=9550*输出功率/输出转速 P = T*n/9550 公式推导 电机功率，转矩，转速的关系 功率=力*速度 P=F*V---公式1 转矩(T)=扭力(F)*作用半径(R) 推出F=T/R ---公式2 线速度(V)=2πR*每秒转速(n 秒) =2πR*每分转速(n分)/60 =πR*n 分/30---公式3 将公式2、3 代入公式1 得： P=F*V=T/R*πR*n 分/30 =π/30*T*n 分 -----P=功率单位 W， T=转矩单位 Nm， n 分=每分钟转速单位转/分钟 如果将 P 的单位换成 KW，那么就是如下公式： P*1000=π/30*T*n 30000/π*P=T*n 30000/3.1415926*P=T*n 9549.297*P = T * n 电机转速：n=60f/p，p 为电机极对数，例如四级电机的p=2； 注：当频率达 50Hz 时，电机达到额定功率，再增加频率，其功率时不会再增的，会保持额定功率。 电机转矩在 50Hz 以下时，是与频率成正比变化的；当频率f 达到 50Hz 时，电机达到最大输出功率，即额定功率；如果频率f 在 50Hz 以后再继续增加，则输出转矩与频率成反比变化，因为它的输出功率就是那么大了，你还要继续增加频率f，那么套入上面的计算式分析，转矩则明显会减小。 转速的情况和频率是一样的，因为电源电压不变，其频率的变化直接反应的结果就是转速的同比变化，频率增，转速也增，它减另一个也减。 关于电压分析起来有点麻烦，你先看这几个公式。 电机的定子电压： U = E + I× R (I 为电流, R 为电子电阻, E 为感应电势)； 而：E = k× f× X (k:常数, f: 频率, X:磁通)； 对异步电机来说： T=K× I× X (K:常数, I:电流, X:磁通)； 则很容易看出频率 f 的变化，也伴随着 E 的变化，则定子的电压也应该是变化的，事实上常用的变频器调速方法也就是这样的，频率变化时，变频器输出电压，也就是加在定子两端的电压也是随之变化的，是成正比的，这就是恒 V/f 比变频方式。 这三个式子也可用于前面的分析，可得出相同结果。 当然，如果电源频率不变，电机转矩肯定是正比于电压的，但是一定是在电机达到额定输出转矩前。 电机的“扭矩”，单位是 N•m（牛米） 计算公式是 T=9549 * P / n 。 P 是电机的额定（输出）功率单位是千瓦（KW） 分母 是额定转速 n 单位是转每分 (r/min) P 和 n 可从 电机铭牌中直接查到。 电机转速和扭矩（转矩）公式 含义...
