电梯的基本结构

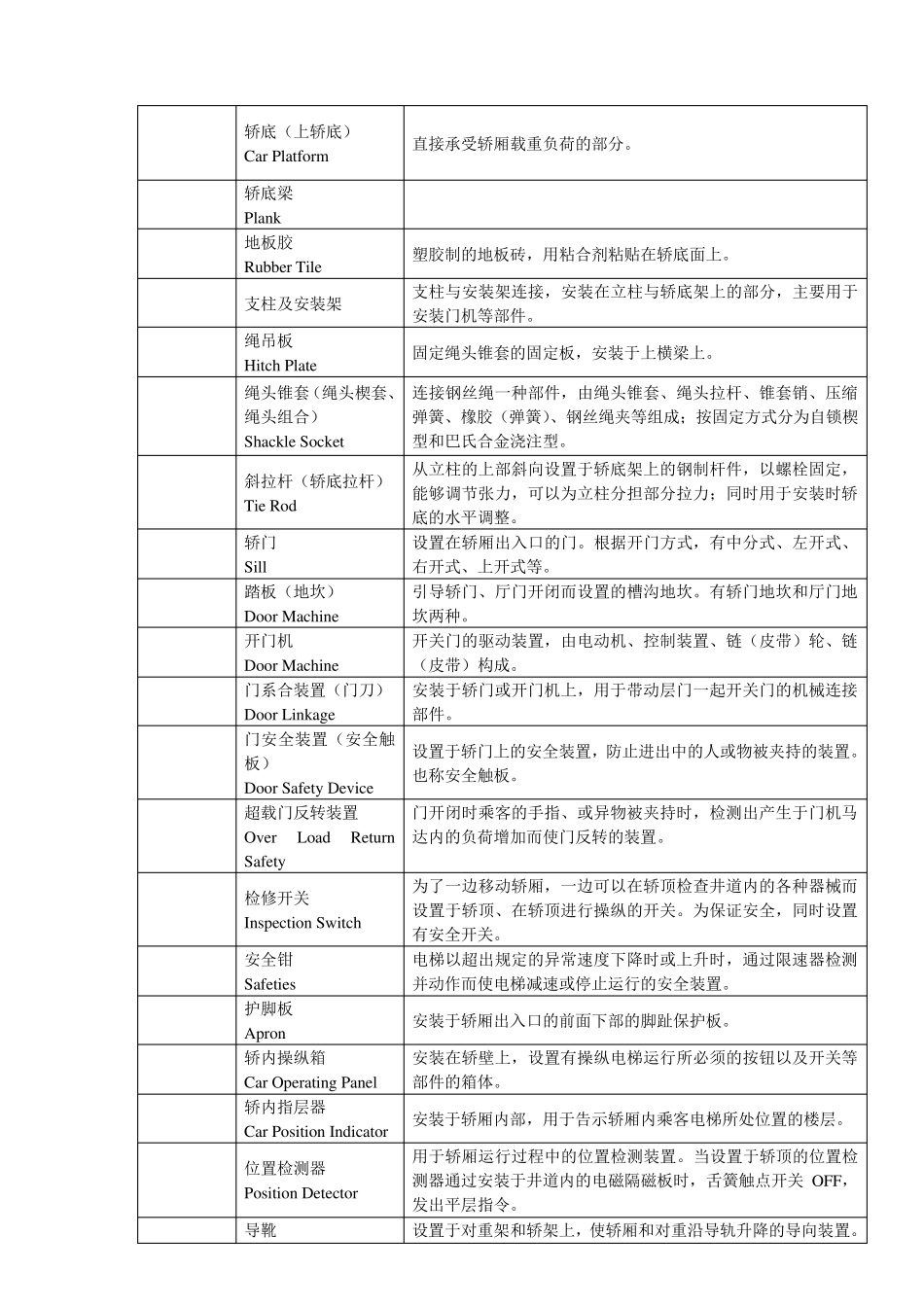

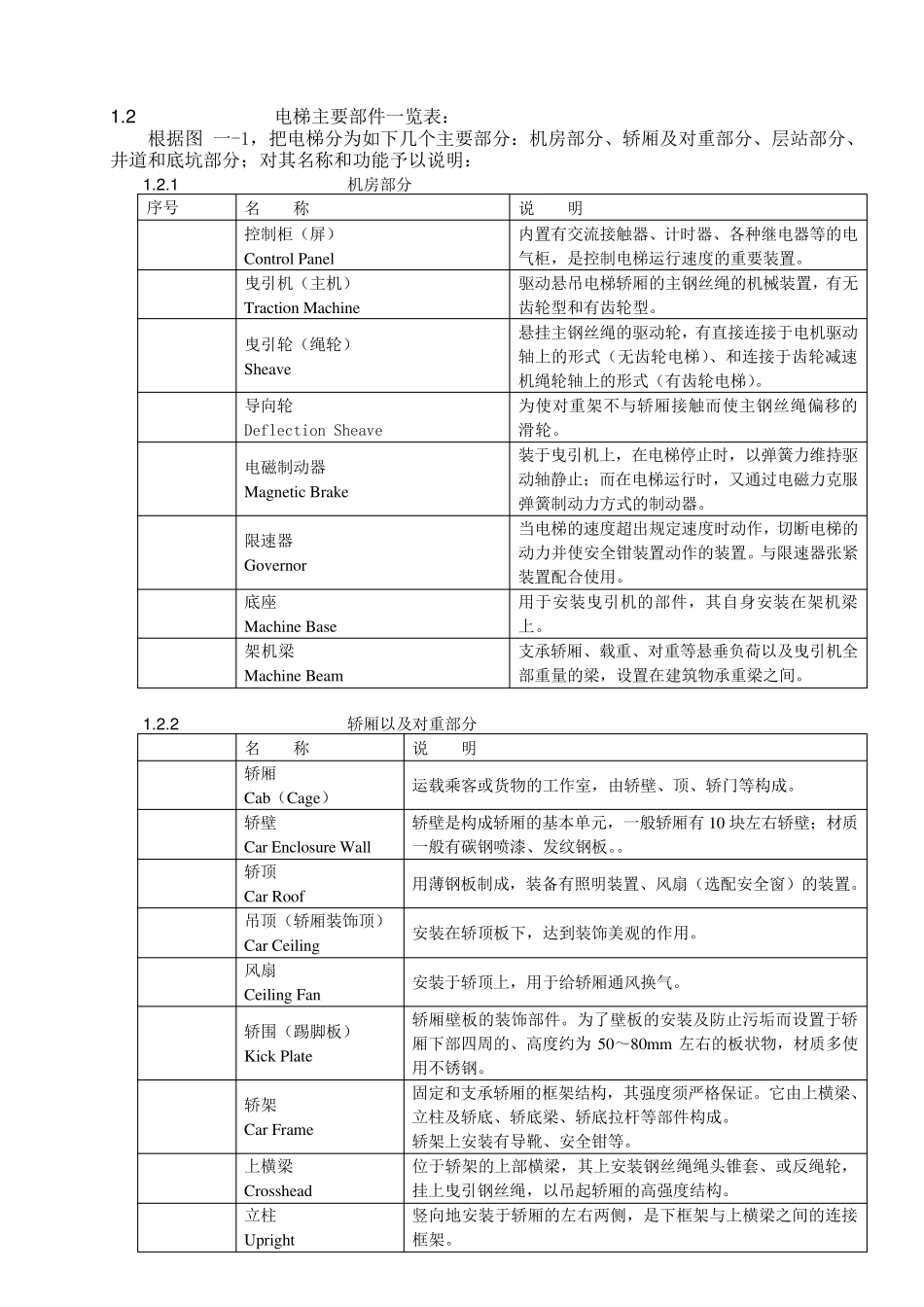

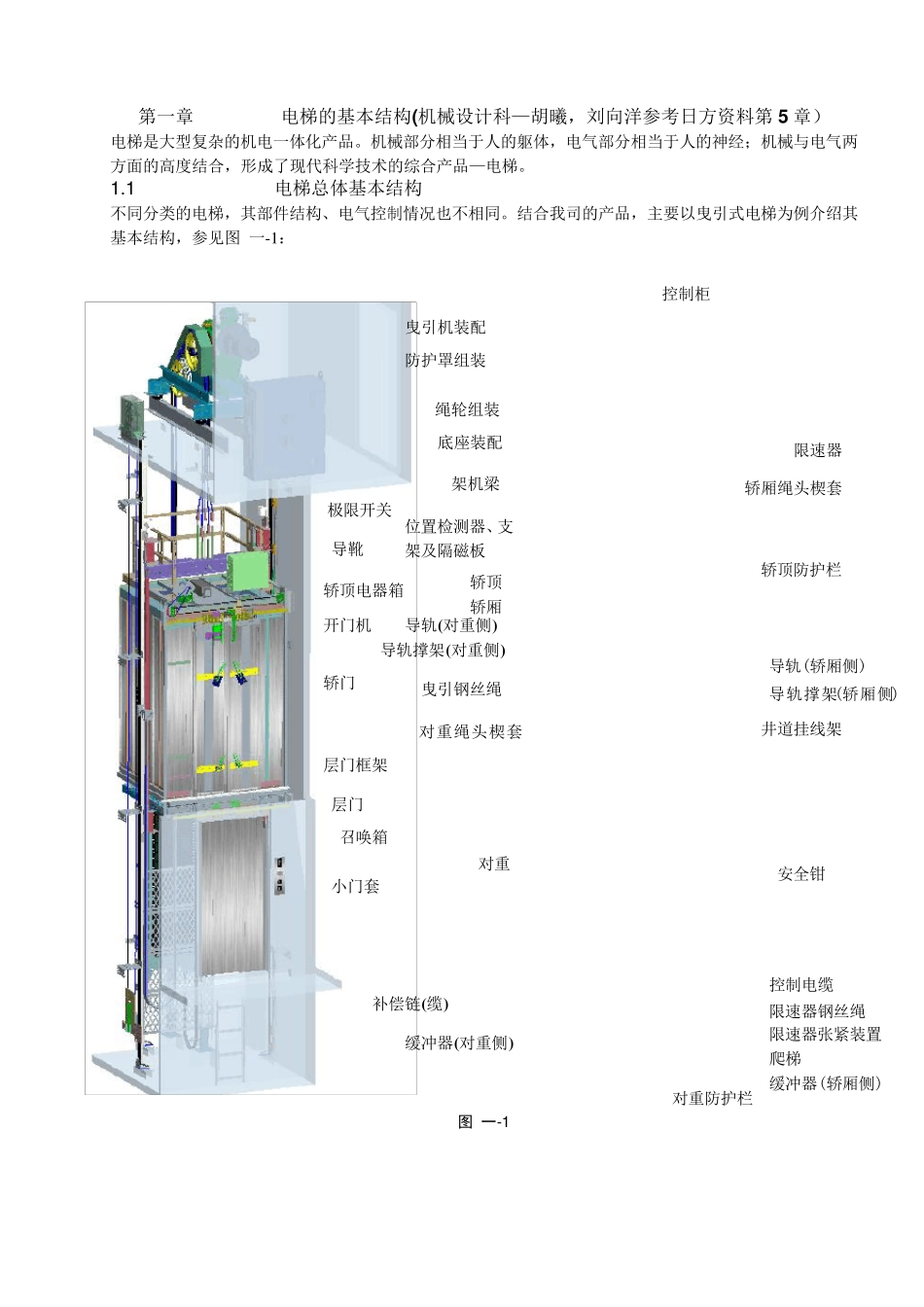

第一章 电梯的基本结构(机械设计科—胡曦，刘向洋参考日方资料第5 章） 电梯是大型复杂的机电一体化产品。机械部分相当于人的躯体，电气部分相当于人的神经；机械与电气两方面的高度结合，形成了现代科学技术的综合产品—电梯。 1 .1 电梯总体基本结构 不同分类的电梯，其部件结构、电气控制情况也不相同。结合我司的产品，主要以曳引式电梯为例介绍其基本结构，参见图 一-1 ： 图 一-1 曳引机装配 绳轮组装 底座装配 架机梁 防护罩组装 控制柜 限速器 轿厢绳头楔套 对重绳头楔套导轨撑架(轿厢侧) 轿顶电器箱 导轨(轿厢侧) 导轨(对重侧) 轿顶 轿厢 轿顶防护栏 开门机 轿门 对重 层门框架 层门 召唤箱 对重防护栏 限速器张紧装置 控制电缆 爬梯 缓冲器(对重侧) 缓冲器(轿厢侧) 小门套 井道挂线架 导靴 曳引钢丝绳 极限开关 补偿链(缆) 安全钳 限速器钢丝绳 导轨撑架(对重侧) 位置检测器、支架及隔磁板 1 .2 电梯主要部件一览表： 根据图 一-1，把电梯分为如下几个主要部分：机房部分、轿厢及对重部分、层站部分、井道和底坑部分；对其名称和功能予以说明： 1 .2 .1 机房部分 序号 名 称 说 明 控制柜（屏） Control Panel 内置有交流接触器、计时器、各种继电器等的电气柜，是控制电梯运行速度的重要装置。 曳引机（主机） Traction Machine 驱动悬吊电梯轿厢的主钢丝绳的机械装置，有无齿轮型和有齿轮型。 曳引轮（绳轮） Sheav e 悬挂主钢丝绳的驱动轮，有直接连接于电机驱动轴上的形式（无齿轮电梯）、和连接于齿轮减速机绳轮轴上的形式（有齿轮电梯）。 导向轮 Deflection Sheave 为使对重架不与轿厢接触而使主钢丝绳偏移的滑轮。 电磁制动器 Magnetic Brake 装于曳引机上，在电梯停止时，以弹簧力维持驱动轴静止；而在电梯运行时，又通过电磁力克服弹簧制动力方式的制动器。 限速器 Gov ernor 当电梯的速度超出规定速度时动作，切断电梯的动力并使安全钳装置动作的装置。与限速器张紧装置配合使用。 底座 Machine Base 用于安装曳引机的部件，其自身安装在架机梁上。 架机梁 Machine Beam 支承轿厢、载重、对重等悬垂负荷以及曳引机全部重量的梁，设置在建筑物承重梁之间 。 1 .2 .2 轿厢以及对重部分 名 称 说 明 轿厢 Cab（Cage） 运载乘 客 或 货 物的工 作室 ，由 轿壁 、顶 、轿门 等构 成 。 轿壁 Car Enclo...
