电气识图电气图常用符号

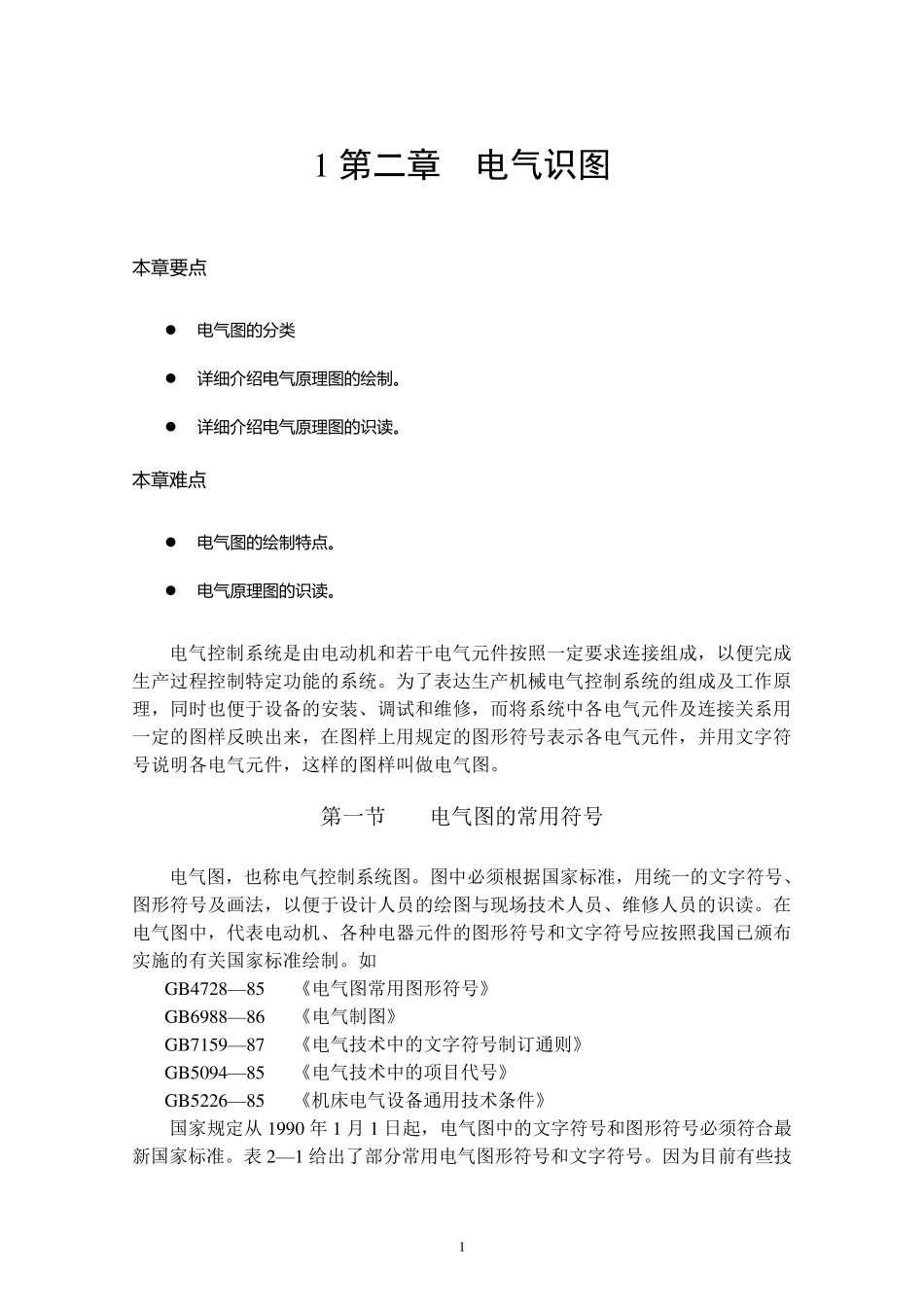

电气识图电气图常用符号_第1页
1/16
电气识图电气图常用符号_第2页
2/16

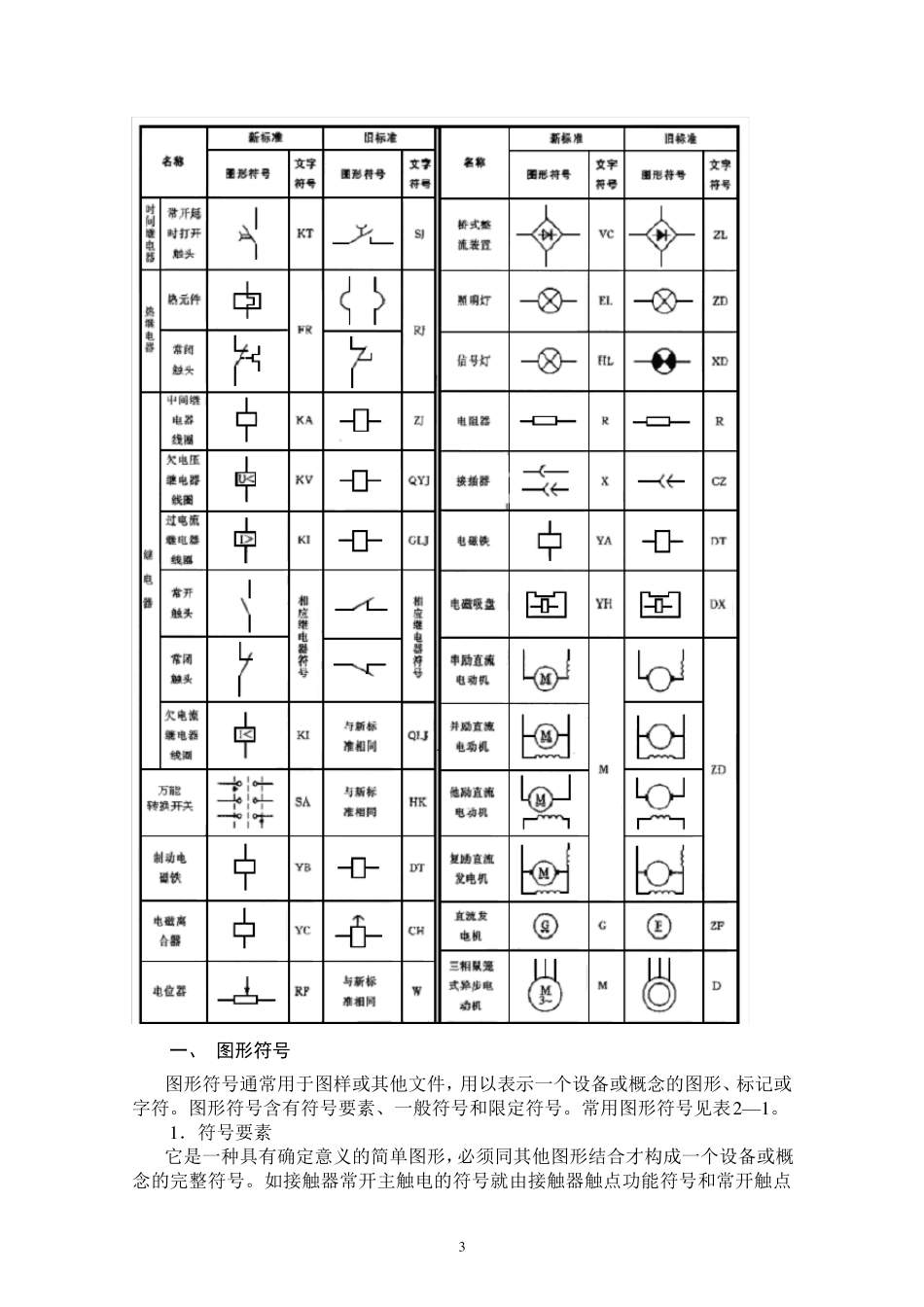

电气识图电气图常用符号_第3页
3/16
1 1 第二章 电气识图 本 章 要 点  电 气 图 的 分 类  详 细 介 绍 电 气 原 理 图 的 绘 制 。  详 细 介 绍 电 气 原 理 图 的 识读。 本 章 难点  电 气 图 的 绘 制 特点 。  电 气 原 理 图 的 识读。 电气控制系统是由电动机和若干电气元件按照一定要求连接组成,以便完成生产过程控制特定功能的系统。为了表达生产机械电气控制系统的组成及工作原理,同时也便于设备的安装、调试和维修,而将系统中各电气元件及连接关系用一定的图样反映出来,在图样上用规定的图形符号表示各电气元件,并用文字符号说明各电气元件,这样的图样叫做电气图。 第一节 电气图的常用符号 电气图,也称电气控制系统图。图中必须根据国家标准,用统一的文字符号、图形符号及画法,以便于设计人员的绘图与现场技术人员、维修人员的识读。在电气图中,代表电动机、各种电器元件的图形符号和文字符号应按照我国已颁布实施的有关国家标准绘制。如 GB4728—85 《电气图常用图形符号》 GB6988—86 《电气制图》 GB7159—87 《电气技术中的文字符号制订通则》 GB5094—85 《电气技术中的项目代号》 GB5226—85 《机床电气设备通用技术条件》 国家规定从 1990 年 1 月 1 日起,电气图中的文字符号和图形符号必须符合最新国家标准。表2—1 给出了部分常用电气图形符号和文字符号。因为目前有些技 2 术资料仍使用旧国标,所以表中给出了新、旧国标对照,以供参考。若需更详细的资料,请查阅最新国家标准。 表2 —1 部分常用电气图形符号和文字符号的新旧对照表 3 一、 图形符号 图形符号通常用于图样或其他文件,用以表示一个设备或概念的图形、标记或字符。图形符号含有符号要素、一般符号和限定符号。常用图形符号见表2 —1 。 1 .符号要素 它是一种具有确定意义的简单图形,必须同其他图形结合才构成一个设备或概念的完整符号。如接触器常开主触电的符号就由接触器触点功能符号和常开触点 4 符 号 组 合 而 成 。 2. 一 般 符 号 用 以 表 示 一 类 产 品 和 此 类 产 品 特 征 的 一 种 简 单 的 符 号 。 如 电 动 机 可 用 一 个 圆圈 表 示 。 3. 限 定 符 号 是 一 种 加 在 其 他 符 号 上 提 供 附 加 信 息 的 符 号 。 运 用 图 形 符 号 绘 制 电 气 ...
