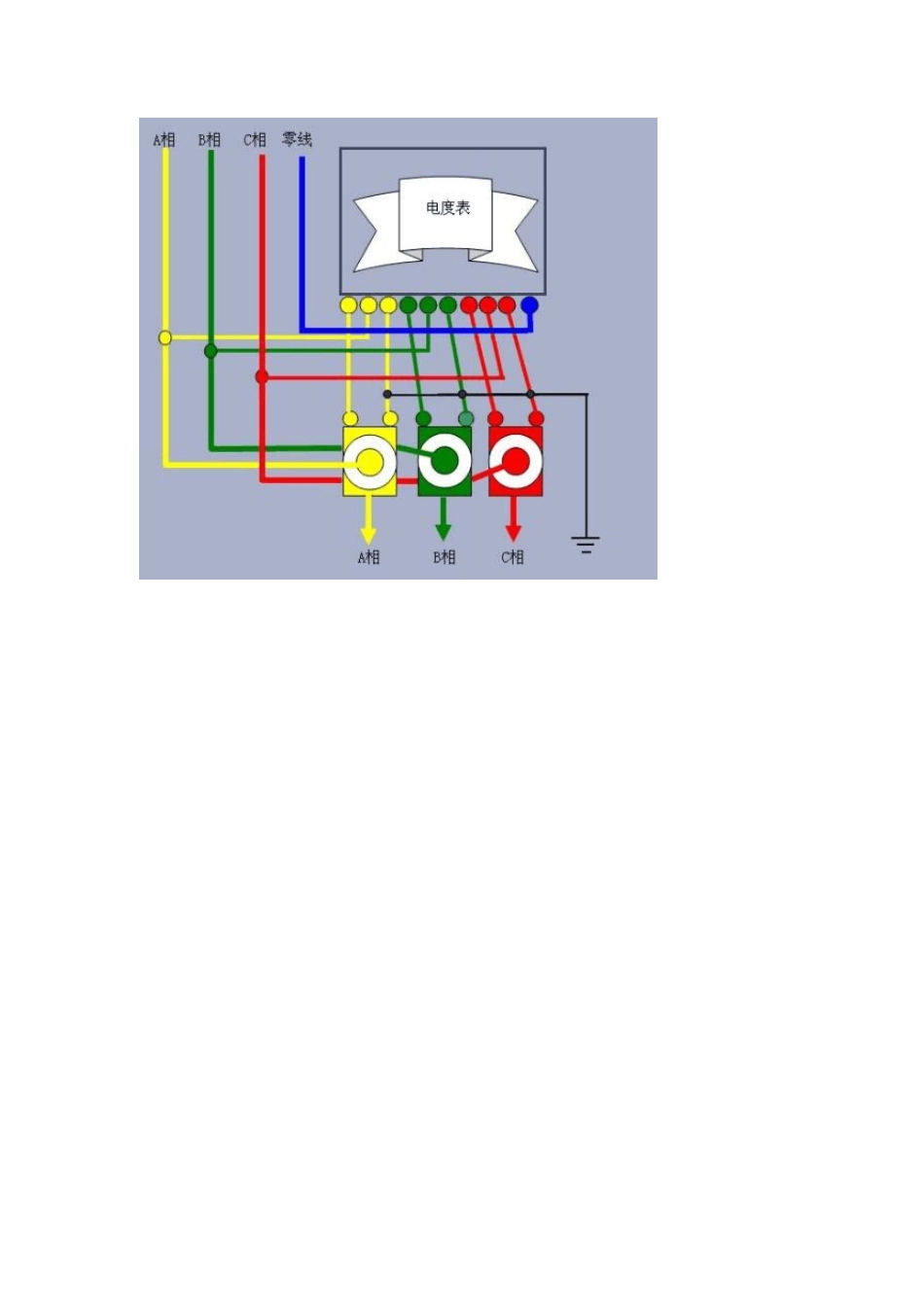

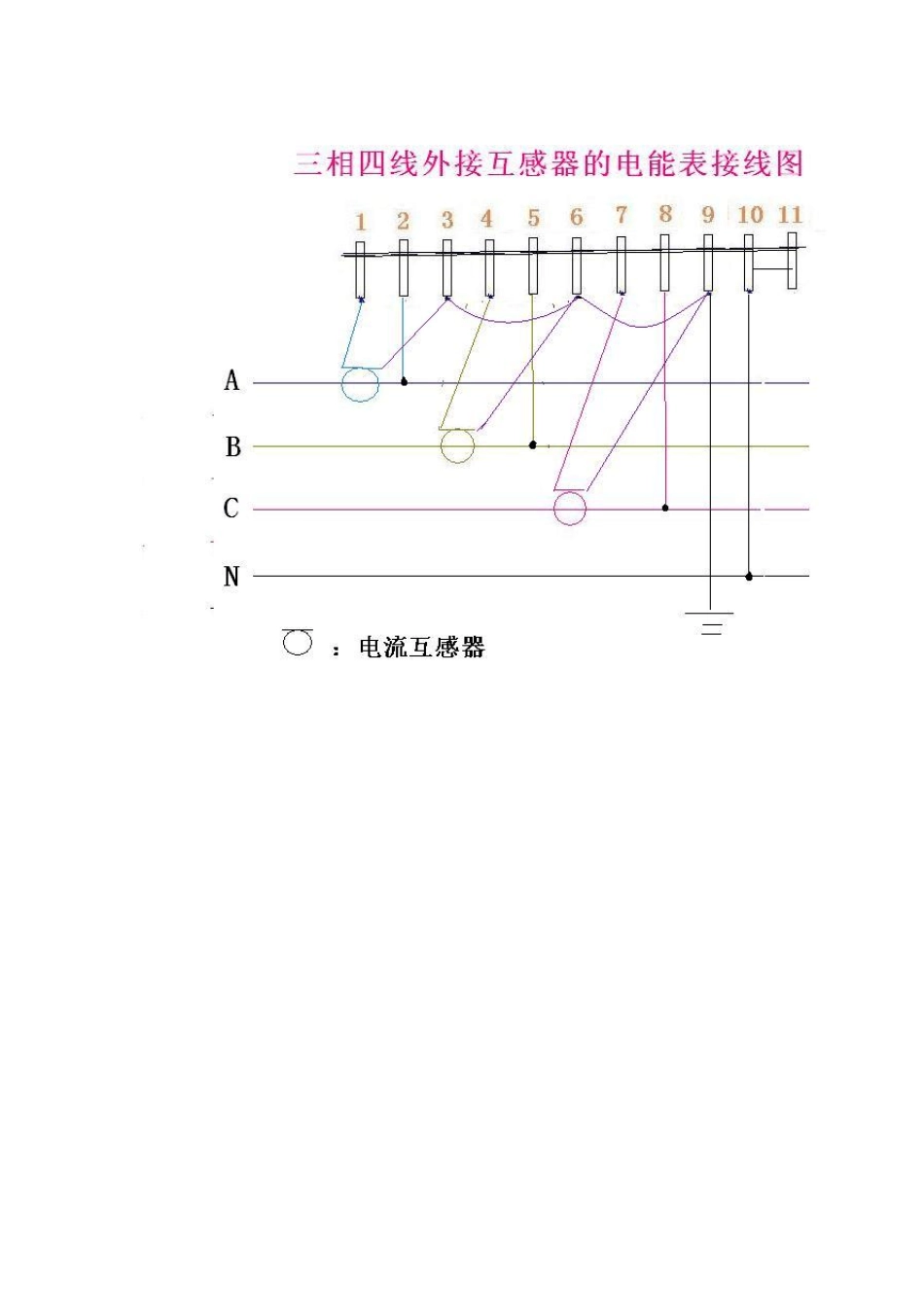

6.电流互感器穿心匝数与变比关系 2010 年 01 月 15 日 星期五 16:55 6.电流互感器穿心匝数与变比关系 穿芯式互感器,它的一次电流和二次电流的比等于一次匝数和二次匝数比的反比; 我们就说你这个互感器,穿芯1 匝 ,变比为500/5;穿芯2 匝,变比250/5; 一次电流/二次电流=500/5=100/1=二次匝数/一次匝数(二次匝数为100 匝); 穿芯2 匝,二次匝数/一次匝数=100/2=一次电流/二次电流,二次电流是5A,可以算出一次电流是250A; 也就是说穿芯匝数改变了,你使用的变比就改变了,但互感器本身没有变,它的二次匝数没有变,还是100 匝; 另外一种算法是: 一次电流×穿芯匝数=穿芯1 匝时的一次电流(这里250A×2=500A) 如果铭牌上最大只写150/5,那么表示这个互感器一次侧(穿过互感器的那根线)只能充许不超过150 安的电流通过,如果超过可能烧坏互感器。但实际应用中可能一次侧的电流不一定都刚好满足150 安这个电流条件,但是可以通过换算得到150 安电流感应这个要求,比如75/5、 50/5、 30/5。 150/5 就是说一次侧的电流是150 安,二次输出5 安,变比就是150 除以5 等于30 倍,75/5、50/5、 30/5 以此类推。75 要穿2 圈;50 穿 3 圈;30 要穿5 圈。也就是说二次侧要满足输出5 安电流这个条件则必需一次侧要有150 安的电流感应,如果一次侧只有75 安,则穿二圈后75*2 就满足了一次侧150 安电流的感应了,其它的也是以此类推。 电流互感器一次侧和二次侧 电流互感器 是 N1/N2=I2/I1 电流互感器一次侧匝数少 二次测匝数多 把电流降到5A ,让电流通过线圈就可以。 1》一个单相表接一个互感器: http://hi.baidu .com/%B3%C2%BC%E1%B5%C0/albu m/item/584c0b623d2a2b4f0c33fae1.html 2》三个单相表三个互感器: http://hi.baidu .com/%B3%C2%BC%E1%B5%C0/albu m/item/4f325913d736d960f819b8c2.html 3》一个三相表接一个互感器是不能准确计量三相用电的,所以没有这种接法的。 4》一个三相表接三个互感器: http://hi.baidu .com/%B3%C2%BC%E1%B5%C0/albu m/item/ec10d318c85c2a6a42a9ad6b.html 5》三相四线表不要互感器接三个火线,可以用其中一路火线与零线作为单相或三相同时负载用电的。 http://hi.baidu .com/%B3%C2%BC%E1%B5%C0/albu m/item/6463affde6b447b2b801a078.html 6》接互感器的电度表行度数×倍率(变比)=用电量(度 ) 我理解: 1、确定每相最大工作电...
