电缆线径计算

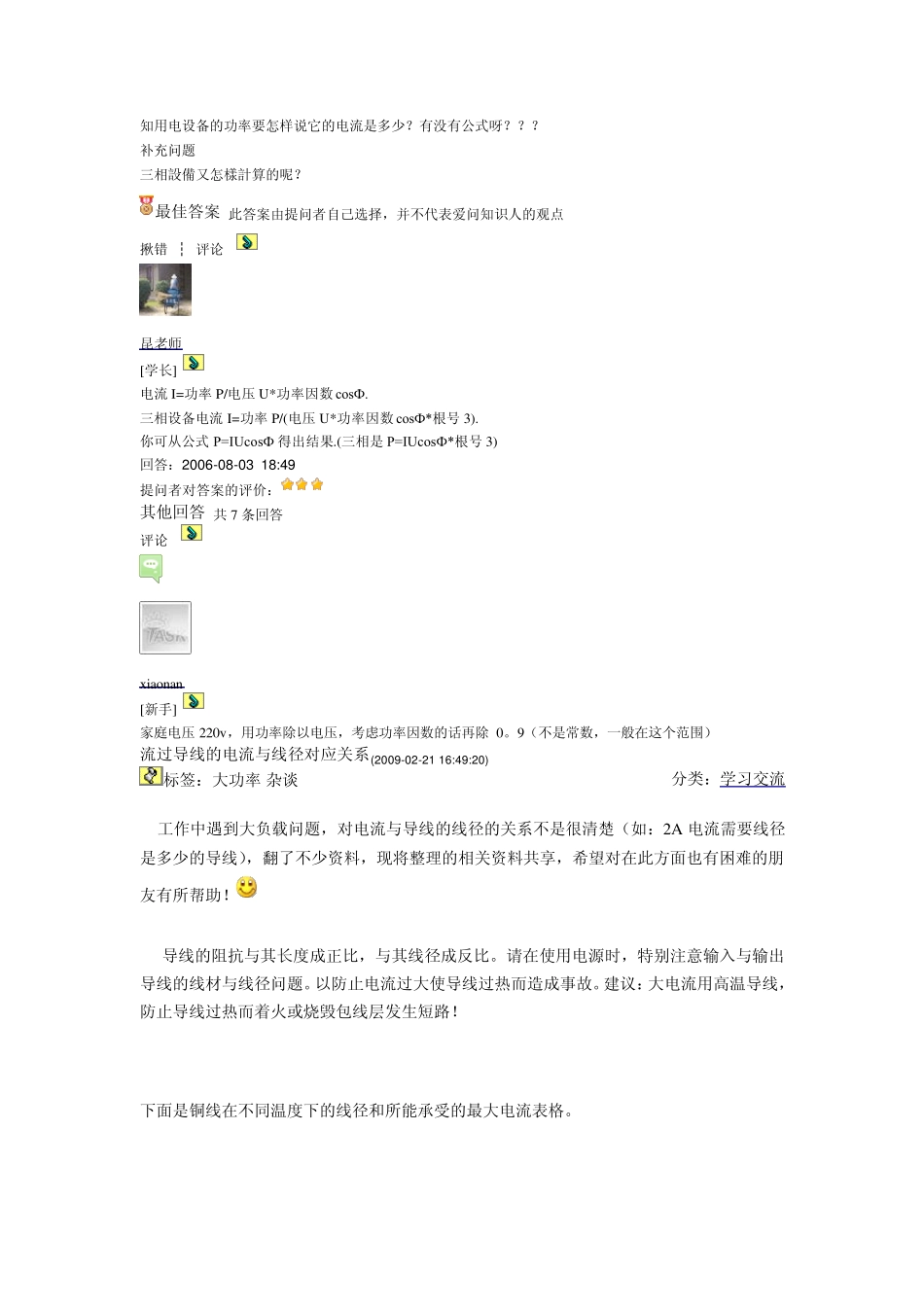

电缆线径计算_第1页
1/11
电缆线径计算_第2页
2/11
电缆线径计算_第3页
3/11
知用电设备的功率要怎样说它的电流是多少?有没有公式呀??? 补充问题 三相設備又怎樣計算的呢? 最佳答案 此答案由提问者自己选择,并不代表爱问知识人的观点 揪错 ┆ 评论 昆老师 [学长] 电流I=功率P/电压 U*功率因数 cosФ . 三相设备电流I=功率P/(电压 U*功率因数 cosФ *根号 3). 你可从公式P=IUcosФ 得出结果.(三相是P=IUcosФ *根号 3) 回答:2006-08-03 18:49 提问者对答案的评价: 其他回答 共 7 条回答 评论 x iao n an [新手] 家庭电压 220v ,用功率除以电压,考虑功率因数的话再除 0。9(不是常数,一般在这个范围) 流过导线的电流与线径对应关系(2009-02-21 16:49:20) 标签:大功率 杂谈 分类:学习交流 工作中遇到大负载问题,对电流与导线的线径的关系不是很清楚(如:2A 电流需要线径是多少的导线),翻了不少资料,现将整理的相关资料共享,希望对在此方面也有困难的朋友有所帮助! 导线的阻抗与其长度成正比,与其线径成反比。请在使用电源时,特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。建议:大电流用高温导线,防止导线过热而着火或烧毁包线层发生短路! 下面是铜线在不同温度下的线径和所能承受的最大电流表格。 线径(大约值)(平方毫米) 铜线温度(摄氏度) 60oC 75oC 85oC 90oC 电流(A) 2.5 20 20 25 25 4.0 25 25 30 30 6.0 30 35 40 40 8.0 40 50 55 55 14 55 65 70 75 22 70 85 95 95 30 85 100 100 110 38 95 115 125 130 50 110 130 145 150 60 125 150 165 170 70 145 175 190 195 80 165 200 215 225 100 195 230 250 260 导线线径一般按如下公式计算: 铜线: S= IL / 54.4*U` 铝线: S= IL / 34*U` 式中:I——导线中通过的最大电流(A) L——导线的长度(M) U`——允许的电源降(V) S——导线的截面积(MM2) 说明: 1、U`电压降可由整个系统中所用的设备(如探测器)范围分给系统供电用的电源电压额定值综合起来考虑选用。 2 、计算出来的截面积往上靠. 导线截面积与电流的关系 一般铜线安全计算方法是: 2.5 平方毫米铜电源线的安全载流量--28A。 4 平方毫米铜电源线的安全载流量--35A 。 6 平方毫米铜电源线的安全载流量--48A 。 10 平方毫米铜电源线的安全载流量--65A。 16 平方...
