【题目1】：E4a046 如何阅读运算放大器电路图
【相关知识】：集成运算放大电路的一般组成及其单元结构，如恒流源电路、差分放大电路、CC-CE、CC-CB 电路和互补输出电路等

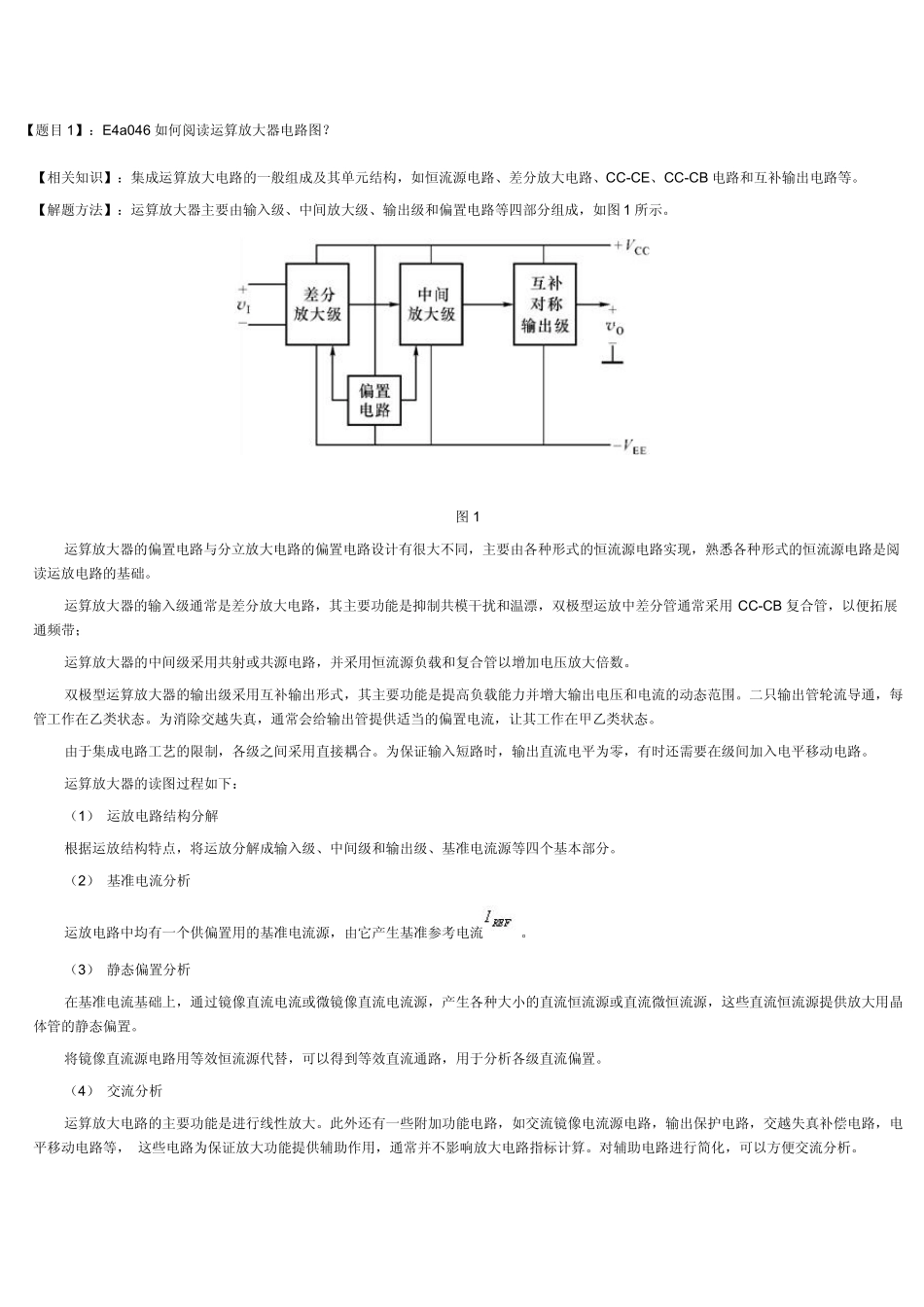

【解题方法】：运算放大器主要由输入级、中间放大级、输出级和偏置电路等四部分组成，如图1 所示
图1 运算放大器的偏置电路与分立放大电路的偏置电路设计有很大不同，主要由各种形式的恒流源电路实现，熟悉各种形式的恒流源电路是阅读运放电路的基础
运算放大器的输入级通常是差分放大电路，其主要功能是抑制共模干扰和温漂，双极型运放中差分管通常采用 CC-CB 复合管，以便拓展通频带； 运算放大器的中间级采用共射或共源电路，并采用恒流源负载和复合管以增加电压放大倍数
双极型运算放大器的输出级采用互补输出形式，其主要功能是提高负载能力并增大输出电压和电流的动态范围
二只输出管轮流导通，每管工作在乙类状态
为消除交越失真，通常会给输出管提供适当的偏置电流，让其工作在甲乙类状态
由于集成电路工艺的限制，各级之间采用直接耦合
为保证输入短路时，输出直流电平为零，有时还需要在级间加入电平移动电路
运算放大器的读图过程如下： （1） 运放电路结构分解 根据运放结构特点，将运放分解成输入级、中间级和输出级、基准电流源等四个基本部分
（2） 基准电流分析 运放电路中均有一个供偏置用的基准电流源，由它产生基准参考电流
（3） 静态偏置分析 在基准电流基础上，通过镜像直流电流或微镜像直流电流源，产生各种大小的直流恒流源或直流微恒流源，这些直流恒流源提供放大用晶体管的静态偏置

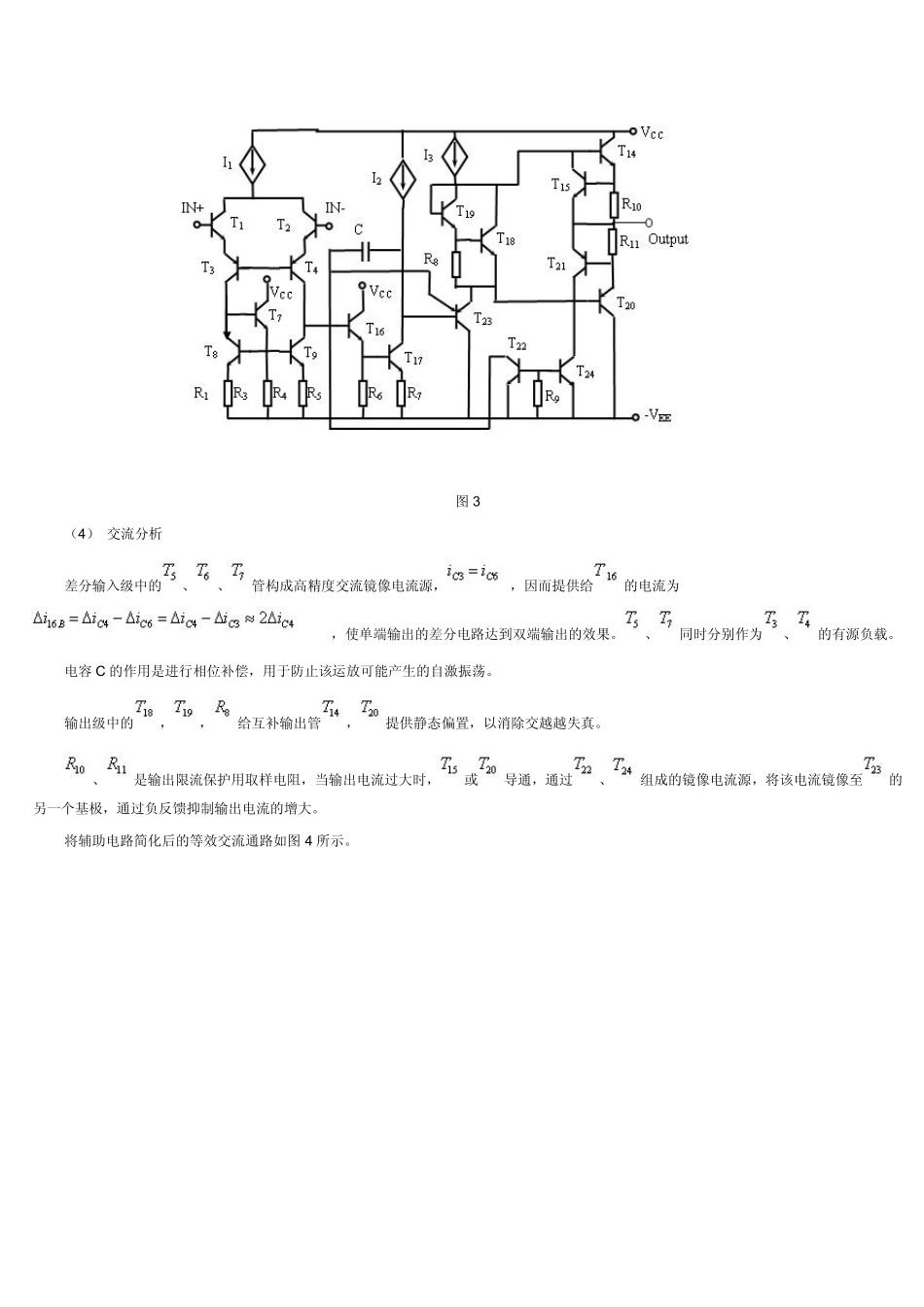

将镜像直流源电路用等效恒流源代替，可以得到等效直流通路，用于分析各级直流偏置

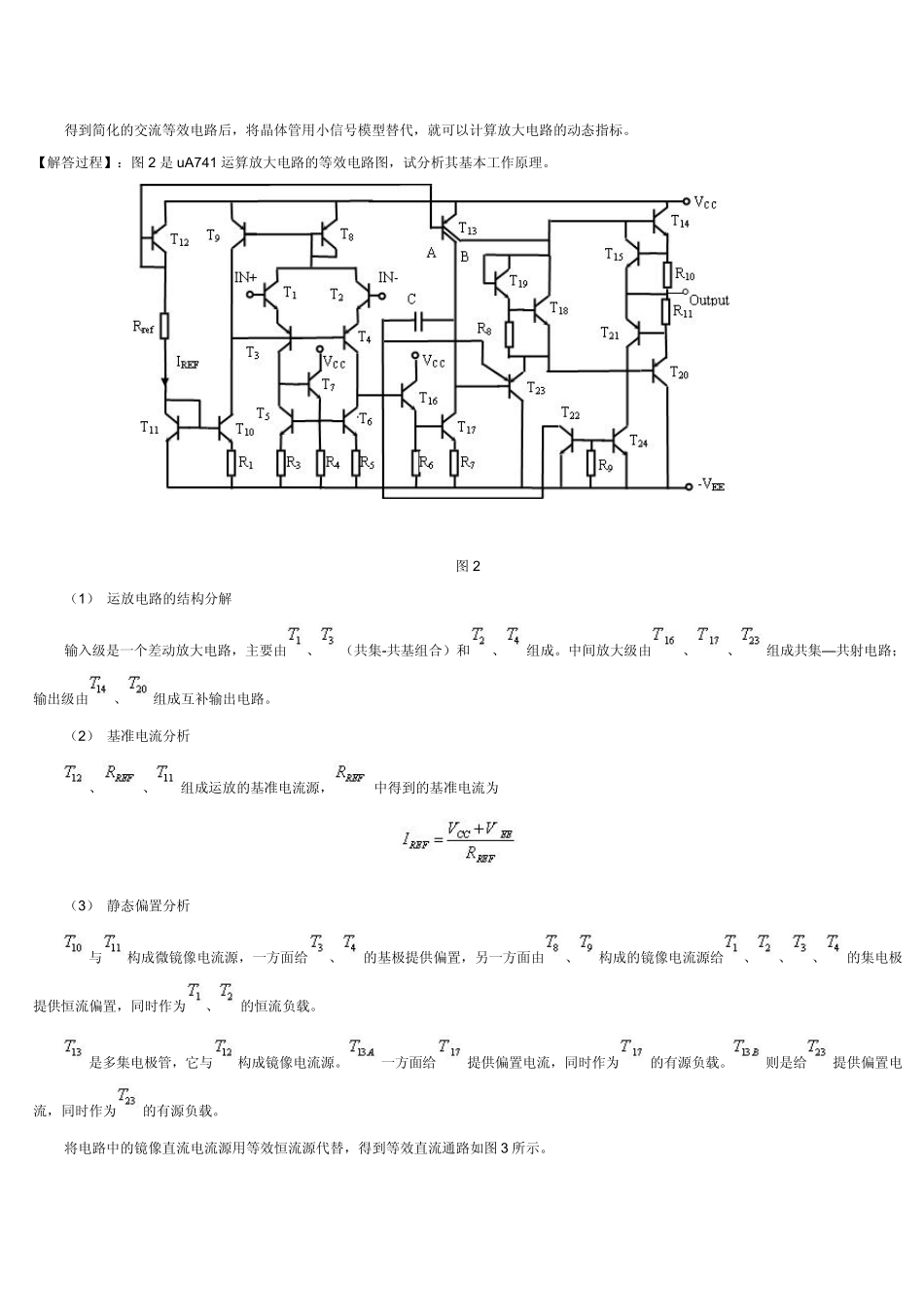

（4） 交流分析 运算放大电路的主要功能是进行线性放大
此外还有一些附加功能电路，如交流镜像电流源电路，输出保护电路，交越失真补偿电路，电平移动电路等， 这些电路
