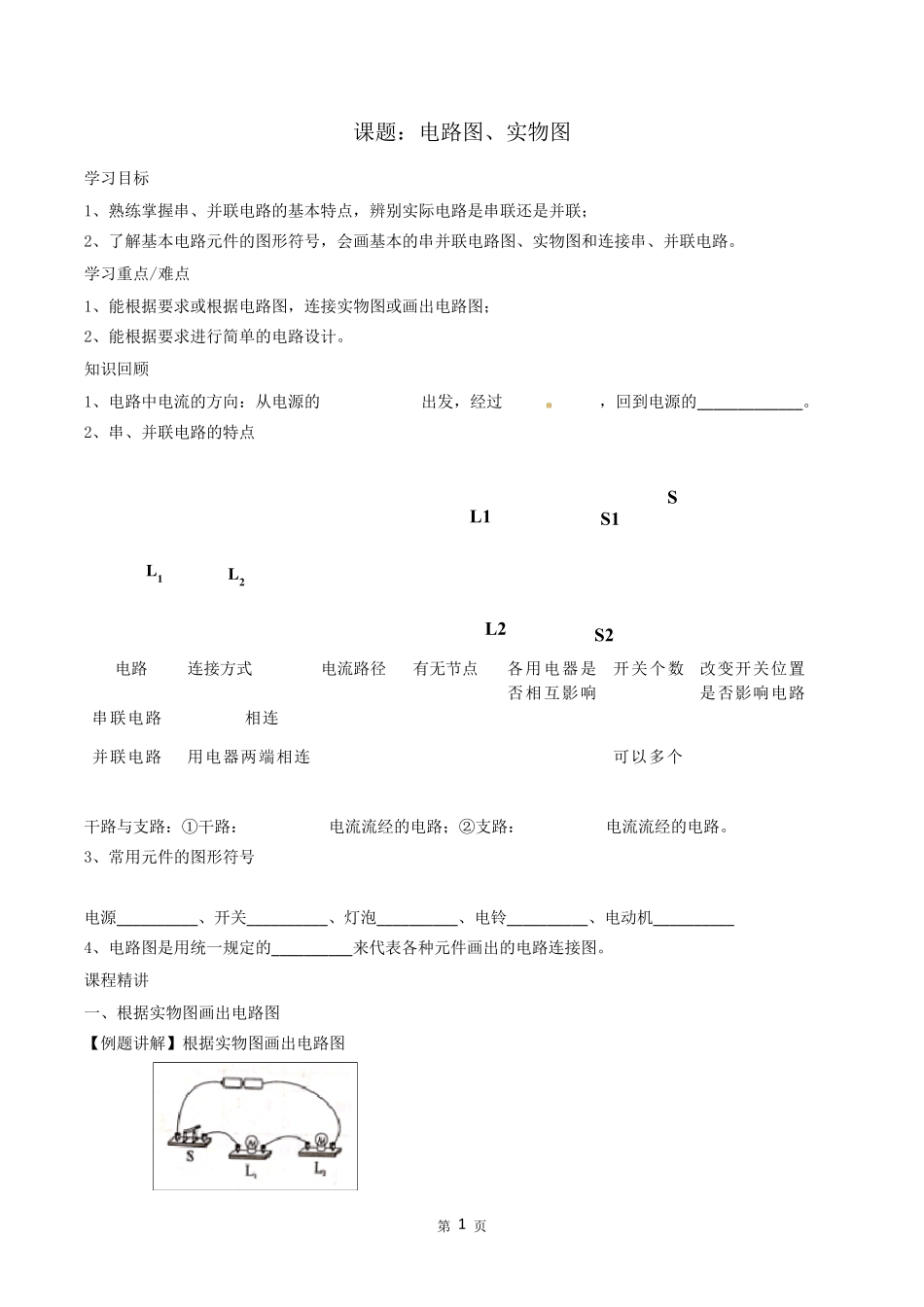

第 1 页 课题：电路图、实物图 学习目标 1、熟练掌握串、并联电路的基本特点，辨别实际电路是串联还是并联； 2、了解基本电路元件的图形符号，会画基本的串并联电路图、实物图和连接串、并联电路。 学习重点/难点 1、能根据要求或根据电路图，连接实物图或画出电路图； 2、能根据要求进行简单的电路设计。 知识回顾 1、电路中电流的方向：从电源的 出发，经过 ，回到电源的_____________。 2、串、并联电路的特点 干路与支路：①干路： 电流流经的电路；②支路： 电流流经的电路。 3、常用元件的图形符号 电源__________、开关__________、灯泡__________、电铃__________、电动机__________ 4、电路图是用统一规定的__________来代表各种元件画出的电路连接图。 课程精讲 一、根据实物图画出电路图 【例题讲解】根据实物图画出电路图 电路 连接方式 电流路径 有无节点 各用电器是否相互影响 开关个数 改变开关位置是否影响电路 串联电路 相连 并联电路 用电器两端相连 可以多个 L 1 L 2 S S1 S2 L1 L2 第 2 页 画法总结： 1）步骤： ①首先找出实物连接图中的电源、用电器、开关等电路元件； ②判断图中的用电器是串联还是并联，开关的作用是控制哪一部分__________工作的； ③若是串联电路，则按照实物连接图的顺序，从电源__________开始，顺着电流方向，画出对应的电路图； ④若是并联电路，首先要找出电路的__________，靠近电源正极的标为节点__________，靠近电源负极的标为节点__________，节点 a、b 之间含有电源的电路为电路的__________部分，节点 a、b 之间不含有电源的电路为电路的__________部分； ⑤按照实物连接的电路，画出干路部分电路图，再画出各个支路部分电路图，之后把支路部分电路图__________联接入干路电路中。 2）检查： ①各电路元件的__________符号的画法是否正确； ②用电器的连接__________与实物图是否相同； ③电路图各个电路元件之间的连接__________与实物题是否一致； ③开关的作用是否__________。 3）注意： ①要用直尺、铅笔、橡皮作图； ②要用统一规定的图形符号表示对应的电路元件； ③电路图要画成长方形，连线要画成横平竖直； ④各元件不要画在拐角处，电路中各电路元件的分布要均匀美观； ⑤电路若是并联电路，在节点处一定要用铅笔加粗涂黑。 【随堂练习】 - + S3 S2 S1 L2 L1 第 3 页 二、根据实物图画出电路...
