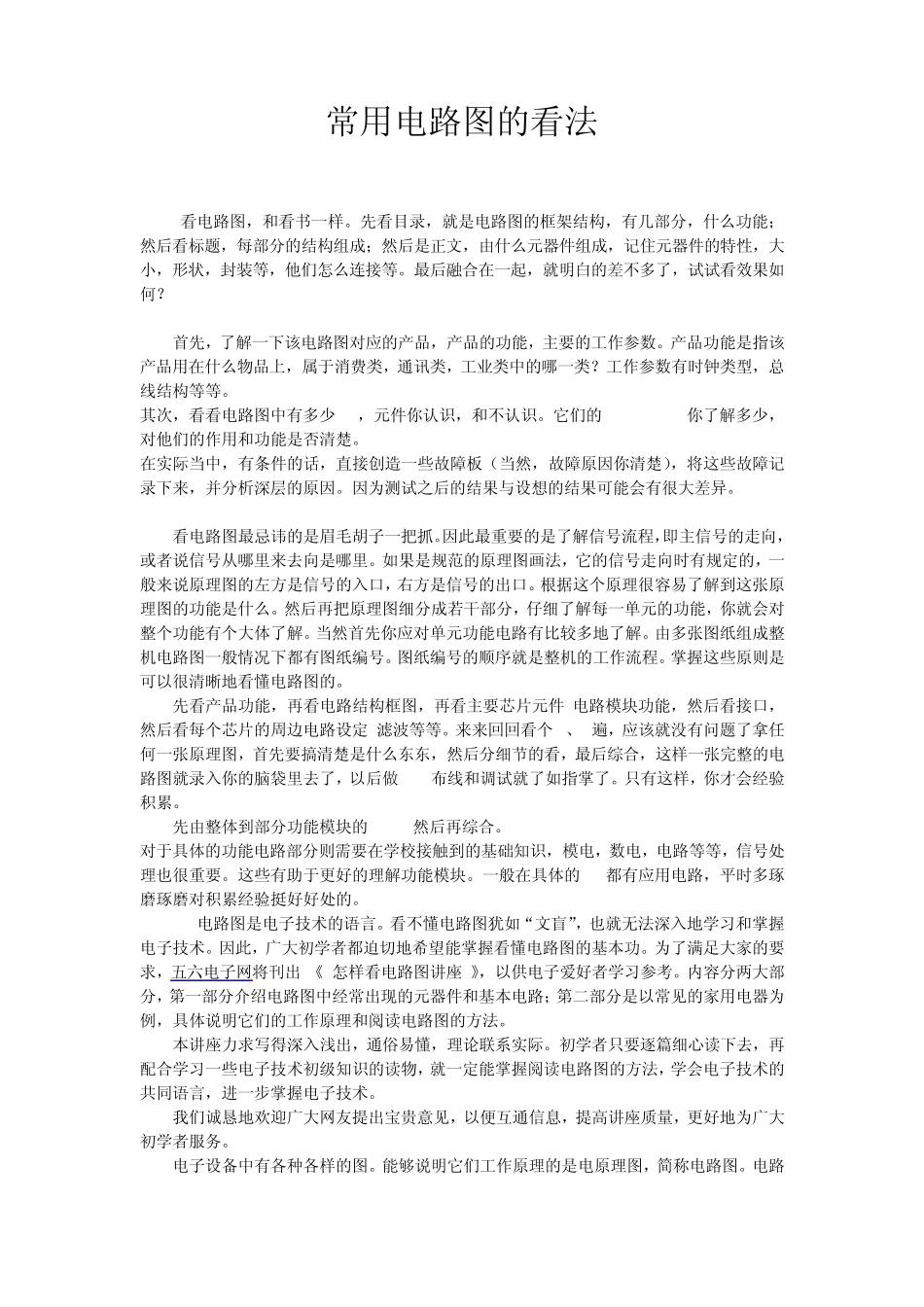

常用电路图的看法 看电路图，和看书一样。先看目录，就是电路图的框架结构，有几部分，什么功能；然后看标题，每部分的结构组成；然后是正文，由什么元器件组成，记住元器件的特性，大小，形状，封装等，他们怎么连接等。最后融合在一起，就明白的差不多了，试试看效果如何？ 首先，了解一下该电路图对应的产品，产品的功能，主要的工作参数。产品功能是指该产品用在什么物品上，属于消费类，通讯类，工业类中的哪一类？工作参数有时钟类型，总线结构等等。 其次，看看电路图中有多少 IC，元件你认识，和不认识。它们的 DATASHEET你了解多少，对他们的作用和功能是否清楚。 在实际当中，有条件的话，直接创造一些故障板（当然，故障原因你清楚），将这些故障记录下来，并分析深层的原因。因为测试之后的结果与设想的结果可能会有很大差异。 看电路图最忌讳的是眉毛胡子一把抓。因此最重要的是了解信号流程，即主信号的走向，或者说信号从哪里来去向是哪里。如果是规范的原理图画法，它的信号走向时有规定的，一般来说原理图的左方是信号的入口，右方是信号的出口。根据这个原理很容易了解到这张原理图的功能是什么。然后再把原理图细分成若干部分，仔细了解每一单元的功能，你就会对整个功能有个大体了解。当然首先你应对单元功能电路有比较多地了解。由多张图纸组成整机电路图一般情况下都有图纸编号。图纸编号的顺序就是整机的工作流程。掌握这些原则是可以很清晰地看懂电路图的。 先看产品功能，再看电路结构框图，再看主要芯片元件/电路模块功能，然后看接口，然后看每个芯片的周边电路设定/滤波等等。来来回回看个2、3遍，应该就没有问题了拿任何一张原理图，首先要搞清楚是什么东东，然后分细节的看，最后综合，这样一张完整的电路图就录入你的脑袋里去了，以后做PCB布线和调试就了如指掌了。只有这样，你才会经验积累。 先由整体到部分功能模块的 Spec;然后再综合。 对于具体的功能电路部分则需要在学校接触到的基础知识，模电，数电，电路等等，信号处理也很重要。这些有助于更好的理解功能模块。一般在具体的 IC都有应用电路，平时多琢磨琢磨对积累经验挺好好处的。 电路图是电子技术的语言。看不懂电路图犹如“文盲”，也就无法深入地学习和掌握电子技术。因此，广大初学者都迫切地希望能掌握看懂电路图的基本功。为了满足大家的要求，五六电子网将刊出 《 怎样看电路图讲座 》，以供电子爱好者学习参考。内容分两大部分...
