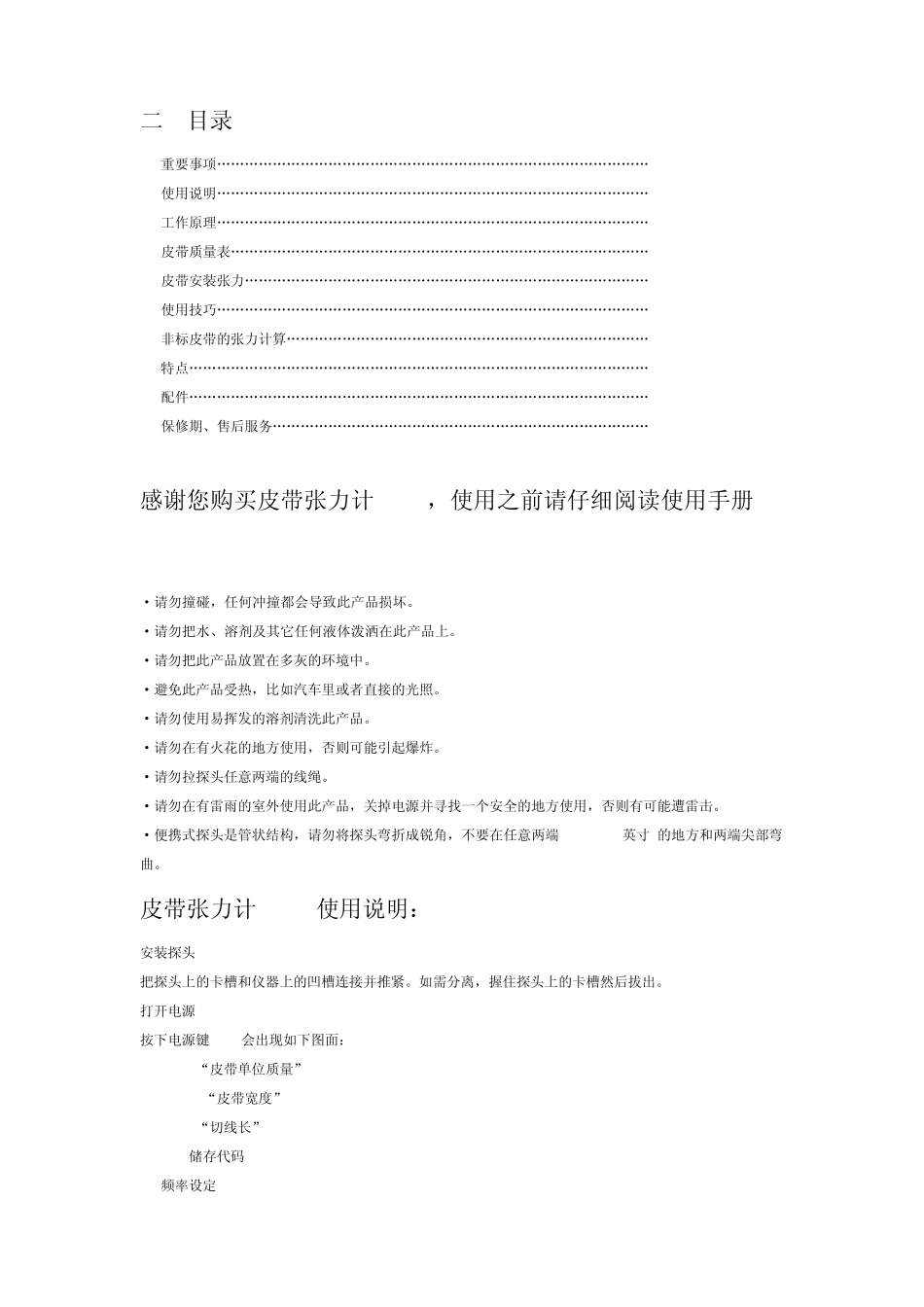

二. 目录 1. 重要事项„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„2 2. 使用说明„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„4 3. 工作原理„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„10 4. 皮带质量表„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„.11 5. 皮带安装张力„„„„„„„„„„„„„„„„„„„„„„„„„„„„„13 6. 使用技巧„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„13 7. 非标皮带的张力计算„„„„„„„„„„„„„„„„„„„„„„„„„„15 8. 特点„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„15 9. 配件„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„15 10.保修期、售后服务„„„„„„„„„„„„„„„„„„„„„„„„„„„16 感谢您购买皮带张力计U507,使用之前请仔细阅读使用手册 ·请勿撞碰,任何冲撞都会导致此产品损坏。 ·请勿把水、溶剂及其它任何液体泼洒在此产品上。 ·请勿把此产品放置在多灰的环境中。 ·避免此产品受热,比如汽车里或者直接的光照。 ·请勿使用易挥发的溶剂清洗此产品。 ·请勿在有火花的地方使用,否则可能引起爆炸。 ·请勿拉探头任意两端的线绳。 ·请勿在有雷雨的室外使用此产品,关掉电源并寻找一个安全的地方使用,否则有可能遭雷击。 ·便携式探头是管状结构,请勿将探头弯折成锐角,不要在任意两端 20mm(3/4英寸)的地方和两端尖部弯曲。 皮带张力计U507使用说明: 安装探头 把探头上的卡槽和仪器上的凹槽连接并推紧。如需分离,握住探头上的卡槽然后拔出。 打开电源 按下电源键,LCD会出现如下图面: 1- Mass “皮带单位质量” 2- Width “皮带宽度” 3- Span “切线长” 4- No. 储存代码 5- 频率设定 6- 电池容量 在光线暗的情况下,LCD背景灯会打开,若5分钟内无操作,会自动关机。 打开的屏幕上显示的是上次关机时使用的数据。1代表皮带单位质量,2代表皮带宽度,3代表皮带测量区域对应的切线长,这些数据都是同时显示的。 备注 皮带参数必须要输入仪器中,以便得出皮带张力。不管皮带的质量是多少,仪器都会显示频率值,但是会显示“错误”,如果计算的皮带张力值超出屏幕显示的值,红色灯会一直亮着。 (4)指的是当前皮带数据的储存设定号,如...
