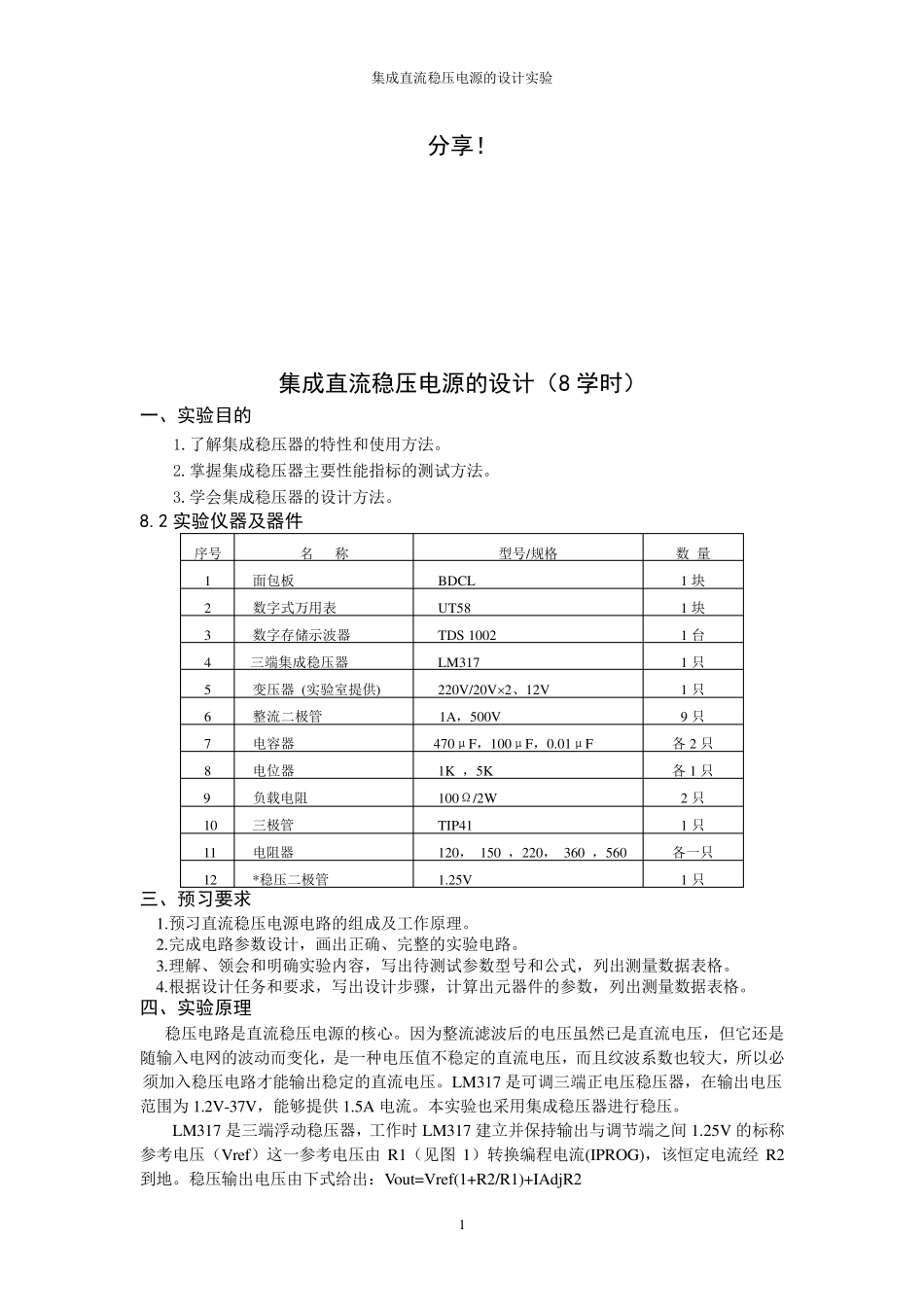

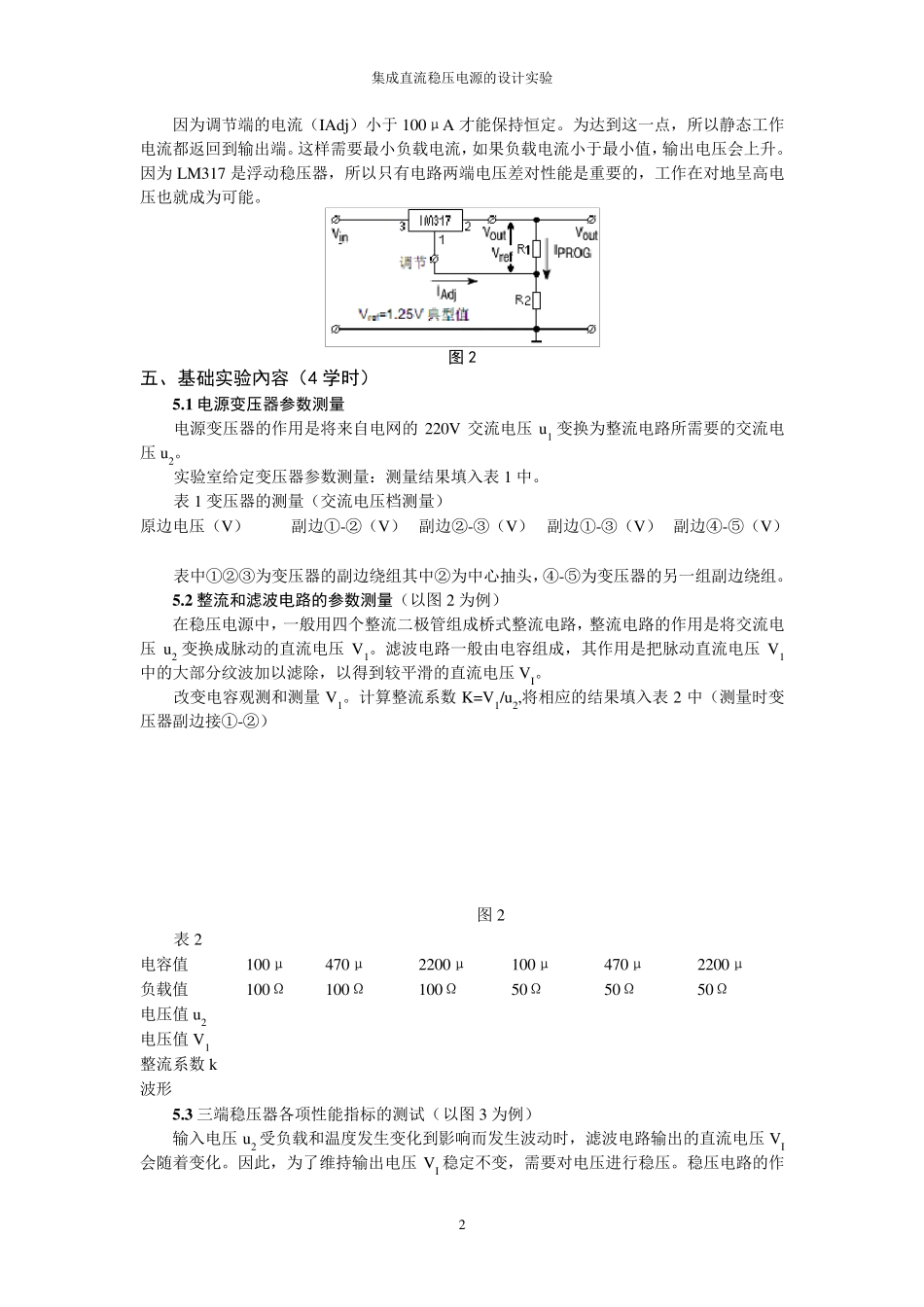

集成直流稳压电源的设计实验 1 分享！ 集成直流稳压电源的设计（8 学时） 一、实验目的 1.了解集成稳压器的特性和使用方法。 2.掌握集成稳压器主要性能指标的测试方法。 3.学会集成稳压器的设计方法。 8.2 实验仪器及器件 序号 名 称 型号/规格 数 量 1 面包板 BDCL 1 块 2 数字式万用表 UT58 1 块 3 数字存储示波器 TDS 1002 1 台 4 三端集成稳压器 LM317 1 只 5 变压器 (实验室提供) 220V/20V2、12V 1 只 6 整流二极管 1A，500V 9 只 7 电容器 470μF，100μF，0.01μF 各2 只 8 电位器 1K ，5K 各1 只 9 负载电阻 100Ω/2W 2 只 10 三极管 TIP41 1 只 11 电阻器 120， 150 ，220， 360 ，560 各一只 12 *稳压二极管 1.25V 1 只 三、预习要求 1.预习直流稳压电源电路的组成及工作原理。 2.完成电路参数设计，画出正确、完整的实验电路。 3.理解、领会和明确实验内容，写出待测试参数型号和公式，列出测量数据表格。 4.根据设计任务和要求，写出设计步骤，计算出元器件的参数，列出测量数据表格。 四、实验原理 稳压电路是直流稳压电源的核心。因为整流滤波后的电压虽然已是直流电压，但它还是随输入电网的波动而变化，是一种电压值不稳定的直流电压，而且纹波系数也较大，所以必须加入稳压电路才能输出稳定的直流电压。LM317 是可调三端正电压稳压器，在输出电压 范围为 1.2V-37V，能够提供1.5A 电流。本实验也采用集成稳压器进行稳压。 LM317 是三端浮动稳压器，工作时LM317 建立 并 保 持 输出与 调节 端之 间 1.25V 的标称参考 电压（ Vref） 这 一参考 电压由R1（ 见 图1） 转 换 编 程 电流(IPROG)，该 恒 定电流经R2到 地 。稳压输出电压由 下 式给 出： Vou t=Vref(1+R2/R1)+IAdjR2 集成直流稳压电源的设计实验 2 因为调节端的电流（IAdj）小于 100μA 才能保持恒定。为达到这一点，所以静态工作电流都返回到输出端。这样需要最小负载电流，如果负载电流小于最小值，输出电压会上升。因为 LM317 是浮动稳压器，所以只有电路两端电压差对性能是重要的，工作在对地呈高电压也就成为可能。 图2 五、基础实验內容（4 学时） 5 .1 电源变压器参数测量 电源变压器的作用是将来自电网的 220V 交流电压 u 1 变换为整流电路所需要的交流电压 u 2。 实验室给定变压器参数测量：测量结果填...
