直线电机抽油泵

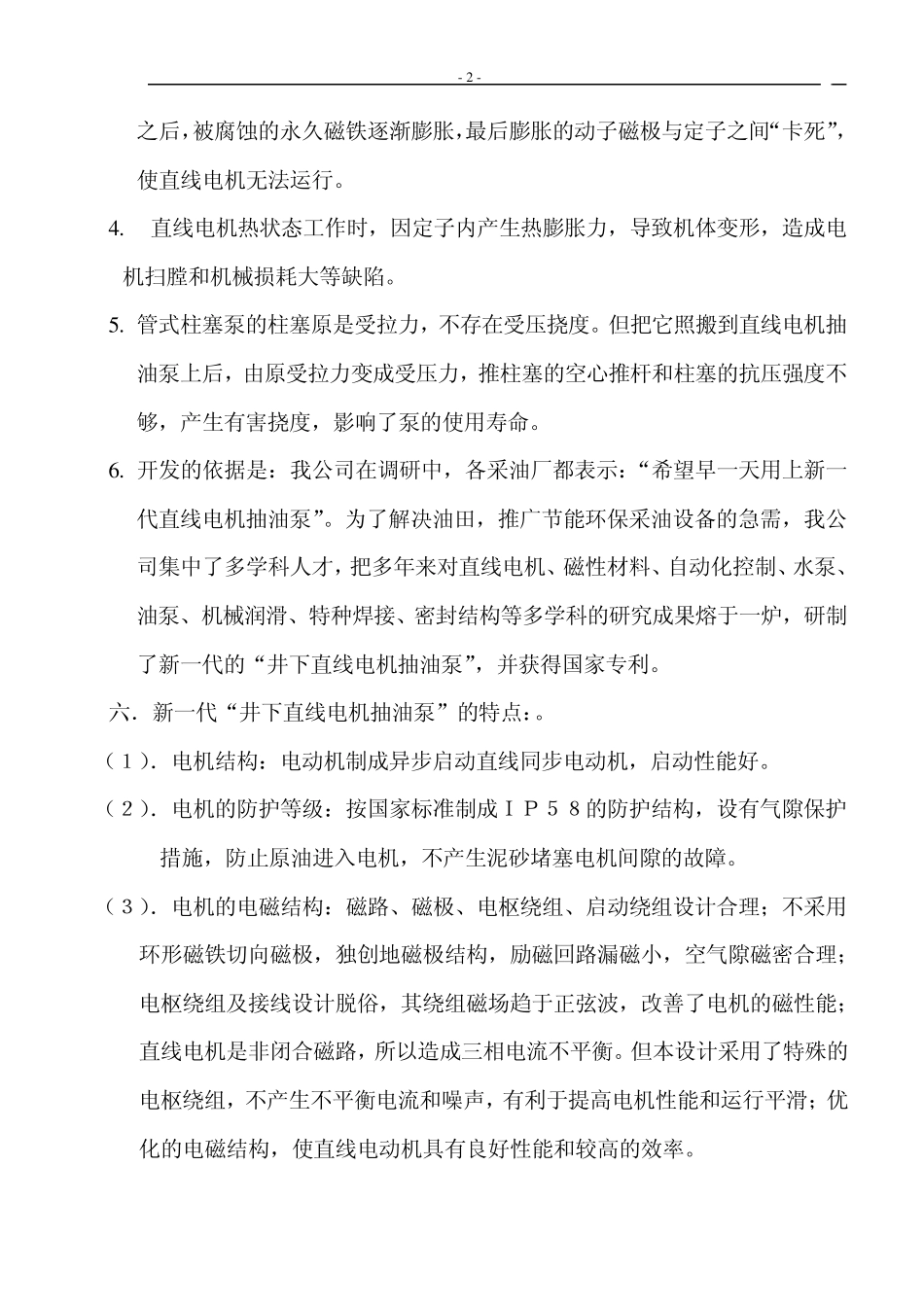

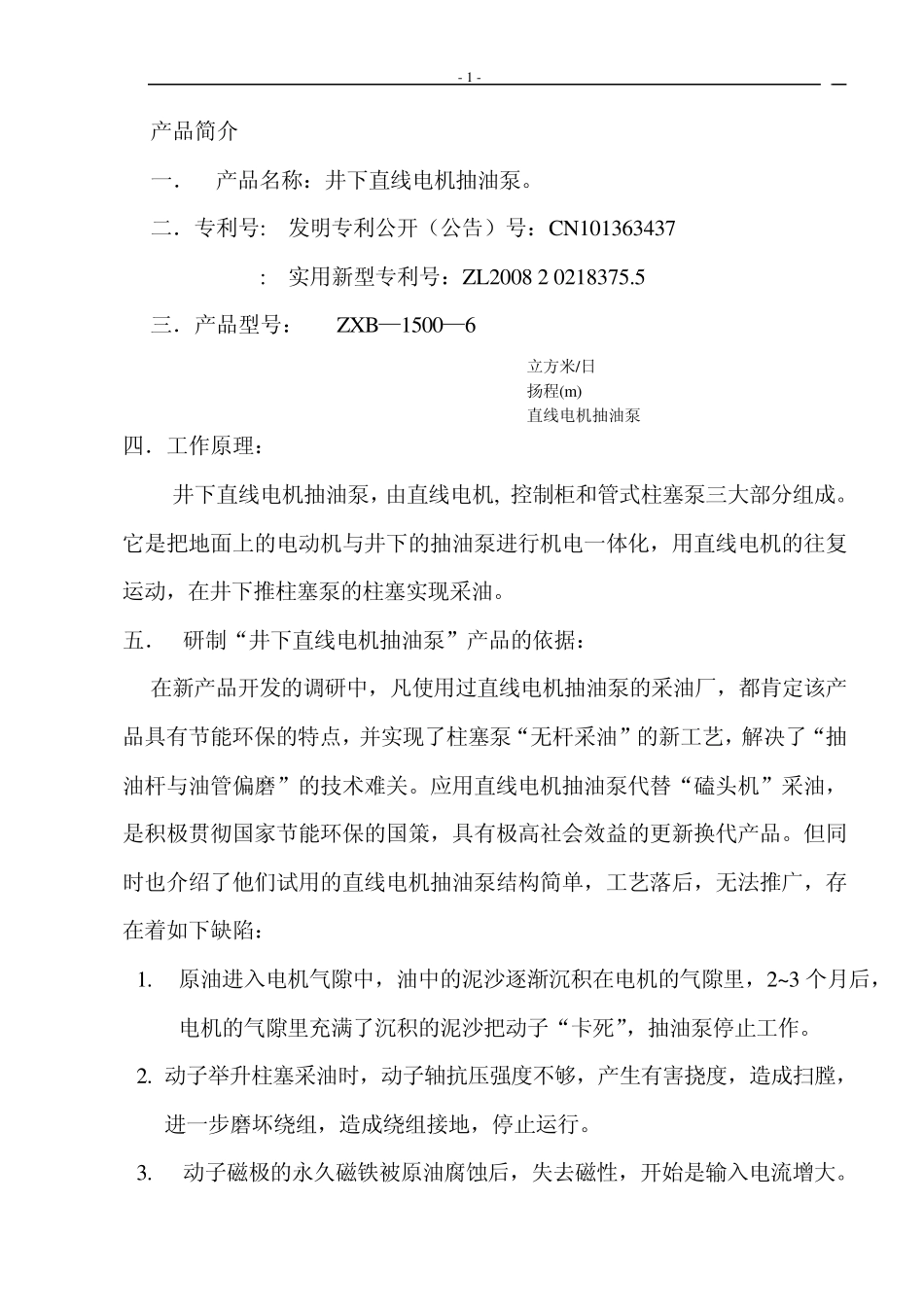

产品简介 产品名称：井下直线电机抽油泵 产品专利号： 发明专利公开（公告）号：CN101363437 实用新型专利号：ZL200820218375.5 研发单位：诸暨超前泵业科技有限公司 - 1 - 产品简介 一． 产品名称：井下直线电机抽油泵。 二．专利号: 发明专利公开（公告）号：CN101363437 : 实用新型专利号：ZL2008 2 0218375.5 三．产品型号： ZXB—1500—6 立方米/日 扬程(m) 直线电机抽油泵 四．工作原理： 井下直线电机抽油泵，由直线电机, 控制柜和管式柱塞泵三大部分组成。它是把地面上的电动机与井下的抽油泵进行机电一体化，用直线电机的往复运动，在井下推柱塞泵的柱塞实现采油。 五． 研制“井下直线电机抽油泵”产品的依据： 在新产品开发的调研中，凡使用过直线电机抽油泵的采油厂，都肯定该产品具有节能环保的特点，并实现了柱塞泵“无杆采油”的新工艺，解决了“抽油杆与油管偏磨”的技术难关。应用直线电机抽油泵代替“磕头机”采油，是积极贯彻国家节能环保的国策，具有极高社会效益的更新换代产品。但同时也介绍了他们试用的直线电机抽油泵结构简单，工艺落后，无法推广，存在着如下缺陷： 1. 原油进入电机气隙中，油中的泥沙逐渐沉积在电机的气隙里，2~3 个月后，电机的气隙里充满了沉积的泥沙把动子“卡死”，抽油泵停止工作。 2. 动子举升柱塞采油时，动子轴抗压强度不够，产生有害挠度，造成扫膛，进一步磨坏绕组，造成绕组接地，停止运行。 3. 动子磁极的永久磁铁被原油腐蚀后，失去磁性，开始是输入电流增大。- 2 - 之后，被腐蚀的永久磁铁逐渐膨胀，最后膨胀的动子磁极与定子之间“卡死”，使直线电机无法运行。 4 . 直线电机热状态工作时，因定子内产生热膨胀力，导致机体变形，造成电机扫膛和机械损耗大等缺陷。 5 . 管式柱塞泵的柱塞原是受拉力，不存在受压挠度。但把它照搬到直线电机抽油泵上后，由原受拉力变成受压力，推柱塞的空心推杆和柱塞的抗压强度不够，产生有害挠度，影响了泵的使用寿命。 6 . 开发的依据是：我公司在调研中，各采油厂都表示：“希望早一天用上新一代直线电机抽油泵”。为了解决油田，推广节能环保采油设备的急需，我公司集中了多学科人才，把多年来对直线电机、磁性材料、自动化控制、水泵、油泵、机械润滑、特种焊接、密封结构等多学科的研究成果熔于一炉，研制了新一代的“井下直线电机抽油泵”，并获得国家专利。 六．新一代“井下直线电机抽油泵”的...
