看看CPU内部结构

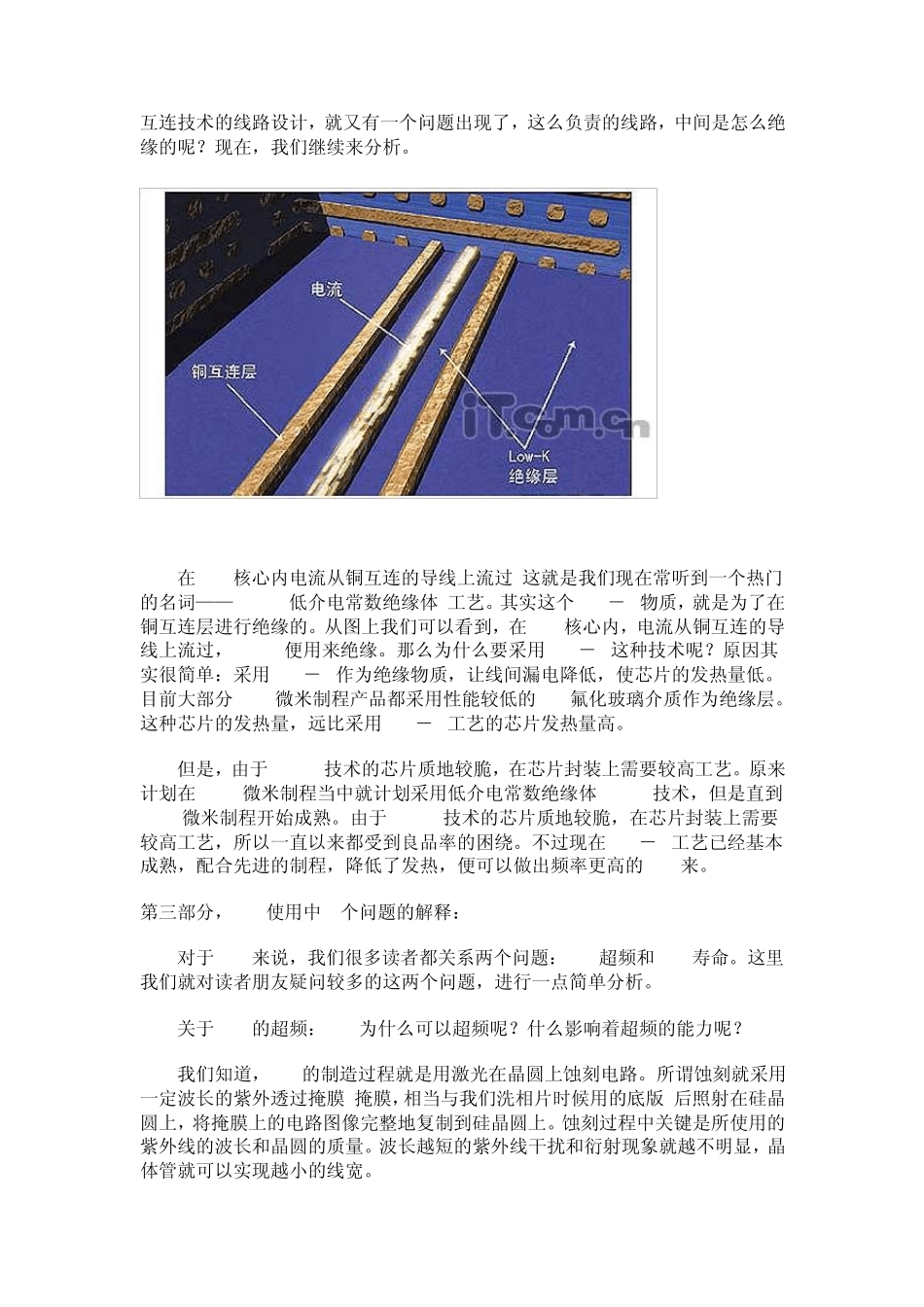

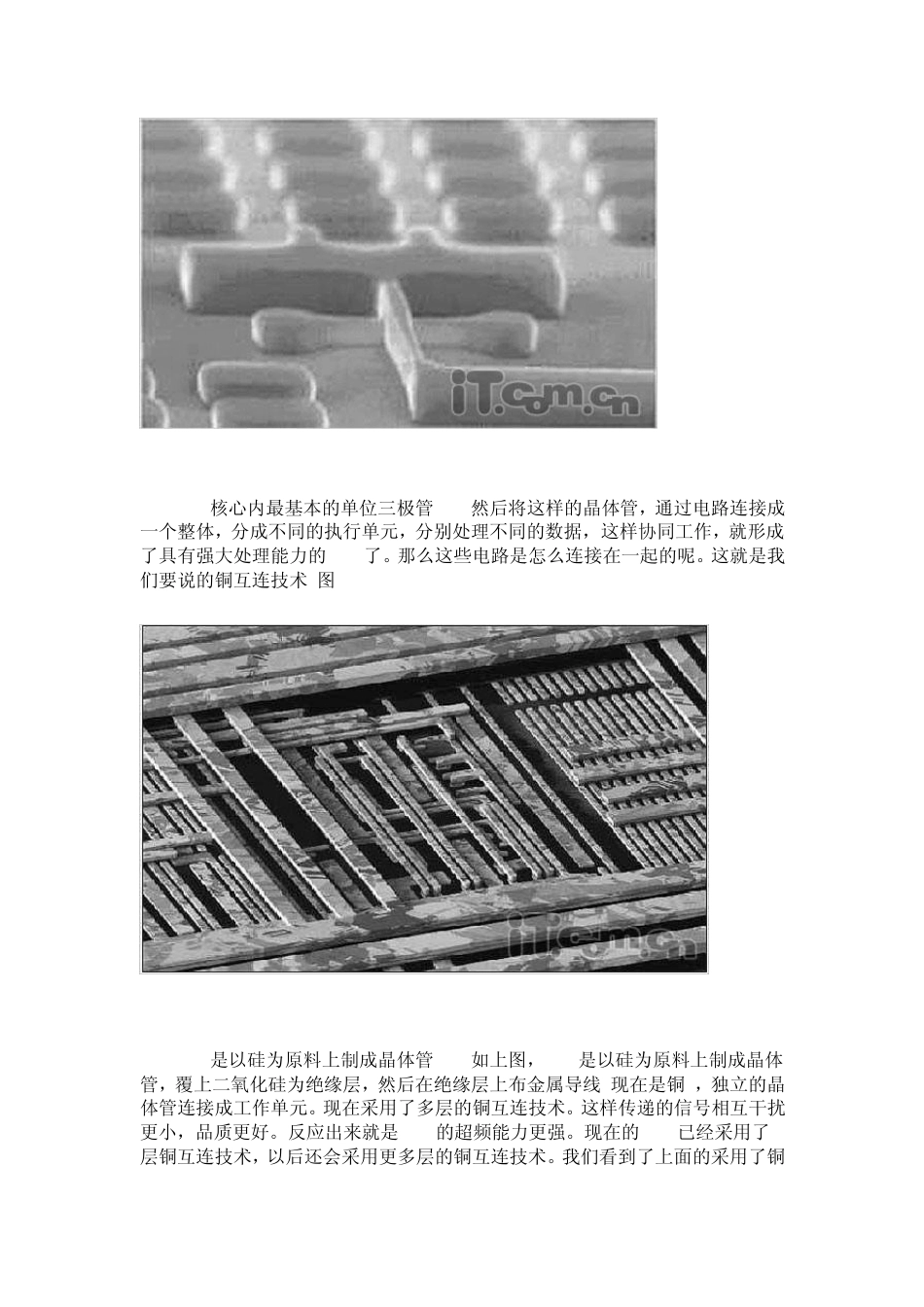

看看 CPU内部结构(尤其是超频的朋友) 使用电脑人几乎没有人不知道 CPU，每个人都能说出一些关于 CPU的知识。那么你看到过 CPU内部是什么样子的吗？本文会用简单的方式，可以让各位一探CPU内部秘密。 第一部分：CPU的基本结构： 我们都知道 CPU是什么样子的，可是你知道 CPU的内部是什么样子的吗？我们来看下图。 CPU一般包括三部分:基板、核心、针脚如图，目前的 CPU一般就是就是包括三个部分:基板、核心、针脚。其中基板一般为 PCB，是核心和针脚的载体。核心和针脚，都是通过基板来固定的，基板将核心和针脚连成一个整体。核心，内部是众多的晶体管构成的电路。如上图，在我们的核心放大图片中，可以看到不同的颜色的部分，同一个颜色代表的是为实现一种功能而设计的一类硬件单元，这个硬件单元是由大量的晶体管构成的。不同的颜色代表不同的硬件单元。需要注意的是，在实际的芯片中，并没有颜色的区分，这里只是为了直观，我们才用不同的颜色代表不同的硬件单元。 第二部分，认识 CPU核心的基本单位——晶体管： 我们常说到的 AMD主流的 CPU早期的 Palomino核心和 Thoroughbred-B核心采用了3750万晶体管，Barton核心采用了5400万晶体管，Opteron核心采用了1.06亿晶体管；INTEL的 P4的 Northwood核心采用了5500万晶体管，Prescott核心采用了1.25亿晶体管等等，其实指的就是构成 CPU核心的最基本的单位——晶体管的数目。如此庞大数目的晶体管，是什么样子的，是如何工作的呢？我们来看下图。 CPU核心内最基本的单位三极管 然后将这样的晶体管，通过电路连接成一个整体，分成不同的执行单元，分别处理不同的数据，这样协同工作，就形成了具有强大处理能力的CPU了。那么这些电路是怎么连接在一起的呢。这就是我们要说的铜互连技术(图 3) CPU是以硅为原料上制成晶体管 如上图，CPU是以硅为原料上制成晶体管，覆上二氧化硅为绝缘层，然后在绝缘层上布金属导线(现在是铜)，独立的晶体管连接成工作单元。现在采用了多层的铜互连技术。这样传递的信号相互干扰更小，品质更好。反应出来就是 CPU的超频能力更强。现在的CPU已经采用了7层铜互连技术，以后还会采用更多层的铜互连技术。我们看到了上面的采用了铜互连技术的线路设计，就又有一个问题出现了，这么负责的线路，中间是怎么绝缘的呢？现在，我们继续来分析。 在CPU核心内电流从铜互连的导线上流过,这就是我们现在常听到一个热门的名词——Low-K(低介电常数绝缘体)工...
