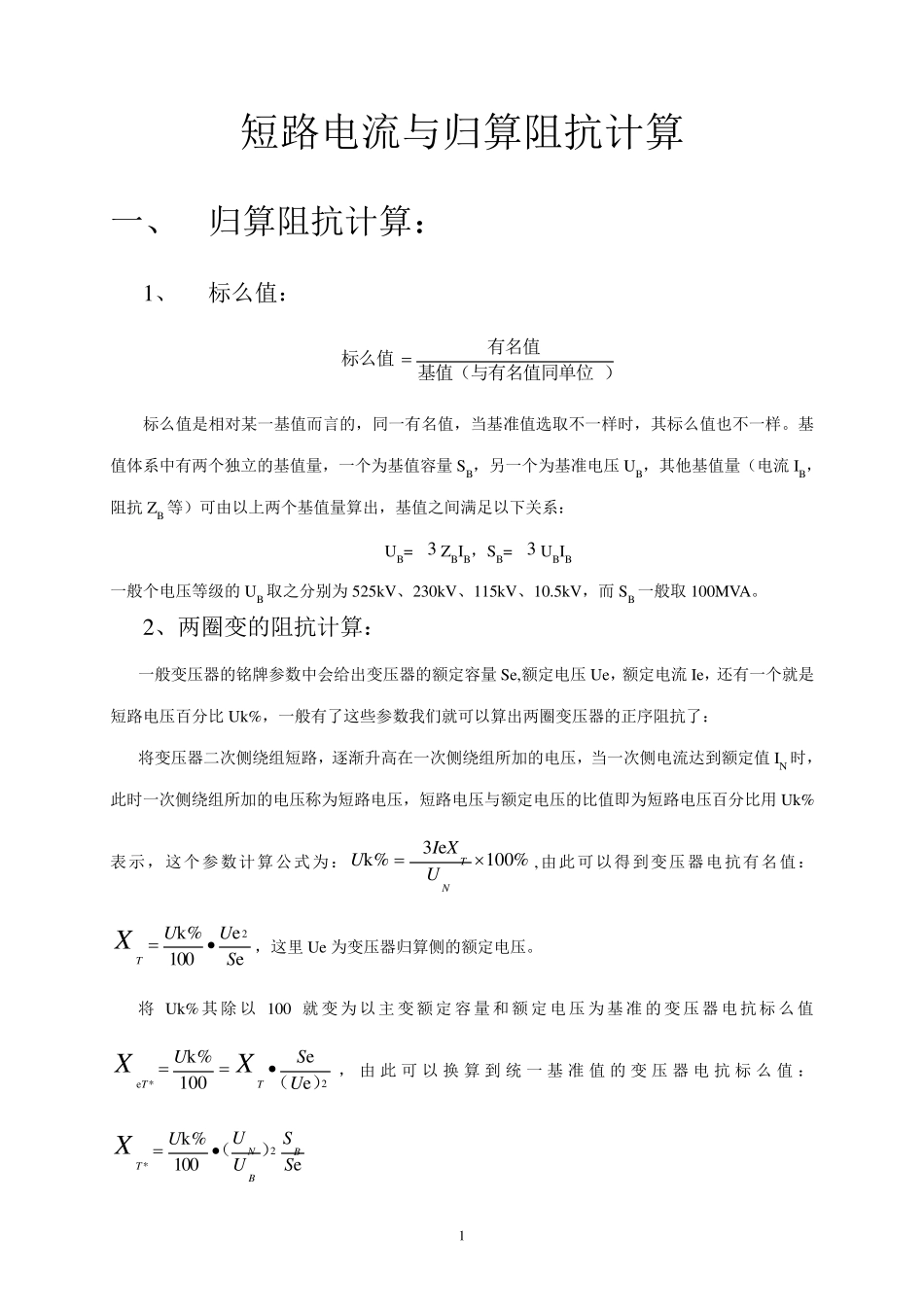

1 短路电流与归算阻抗计算 一、 归算阻抗计算： 1、 标么值： ）基值（与有名值同单位有名值标么值  标么值是相对某一基值而言的，同一有名值，当基准值选取不一样时，其标么值也不一样。基值体系中有两个独立的基值量，一个为基值容量 SB，另一个为基准电压 UB，其他基值量（电流IB，阻抗ZB 等）可由以上两个基值量算出，基值之间满足以下关系： UB= 3 ZBIB，SB= 3 UBIB 一般个电压等级的 UB 取之分别为 525kV、230kV、115kV、10.5kV，而 SB 一般取 100MVA。 2、两圈变的阻抗计算： 一般变压器的铭牌参数中会给出变压器的额定容量 Se,额定电压 Ue，额定电流Ie，还有一个就是短路电压百分比 Uk%，一般有了这些参数我们就可以算出两圈变压器的正序阻抗了： 将变压器二次侧绕组短路，逐渐升高在一次侧绕组所加的电压，当一次侧电流达到额定值 IN 时，此时一次侧绕组所加的电压称为短路电压，短路电压与额定电压的比值即为短路电压百分比用 Uk%表示，这个参数计算公式为：%100e3%kNTUXIU,由此可以得到变压器电抗有名值：ee100%k2SUUXT•，这里 Ue 为变压器归算侧的额定电压。 将 Uk% 其 除 以 100 就 变 为 以 主 变 额 定 容 量 和 额 定 电压 为 基 准 的 变 压 器 电抗标 么 值2*eee100%k）（USUXXTT•， 由 此 可 以 换 算到 统 一基 准 值 的 变 压 器 电抗标 么 值 ：e100%k2*SSUUUBBNTX）（• 2 另外介绍一下变压器个参数之间的关系，Se= 3 UeIe，这同样也适用于接地变、站用变，有些铭牌参数看不清，我们就可以通过这个公式计算需要的参数。比如某接地变型号：DKSC-500/10.5，额定容量：SN=500/100kVA，额定电压：UN=11/0.4kV，要求计算该变压器的额定电流。 如何计算：这里有些错误的算法： 高压侧：AUS49.2710005.1031000500e3eIe 低压侧：AUS69.75938031000500e3eIe 上式错的原因是给的参数额定电压在计算时未用到，计算用的电压是习惯电压，而且忽略了变高、变低的额定容量不同。 正确的计算方法是： 高压侧：AUS24.2610001131000500e3eIe 低压侧： AUS34.14410004.031000100e3eIe,虽然结果差的不多，但是概念有点不清楚。 3、三圈变的阻抗计算： 三圈变给的铭牌参数为 Uh-m %, Uh-l%，Um -l% ，这三个参数是分别由三绕组变压器两两绕组间短路电压试验时测得的。 X...
