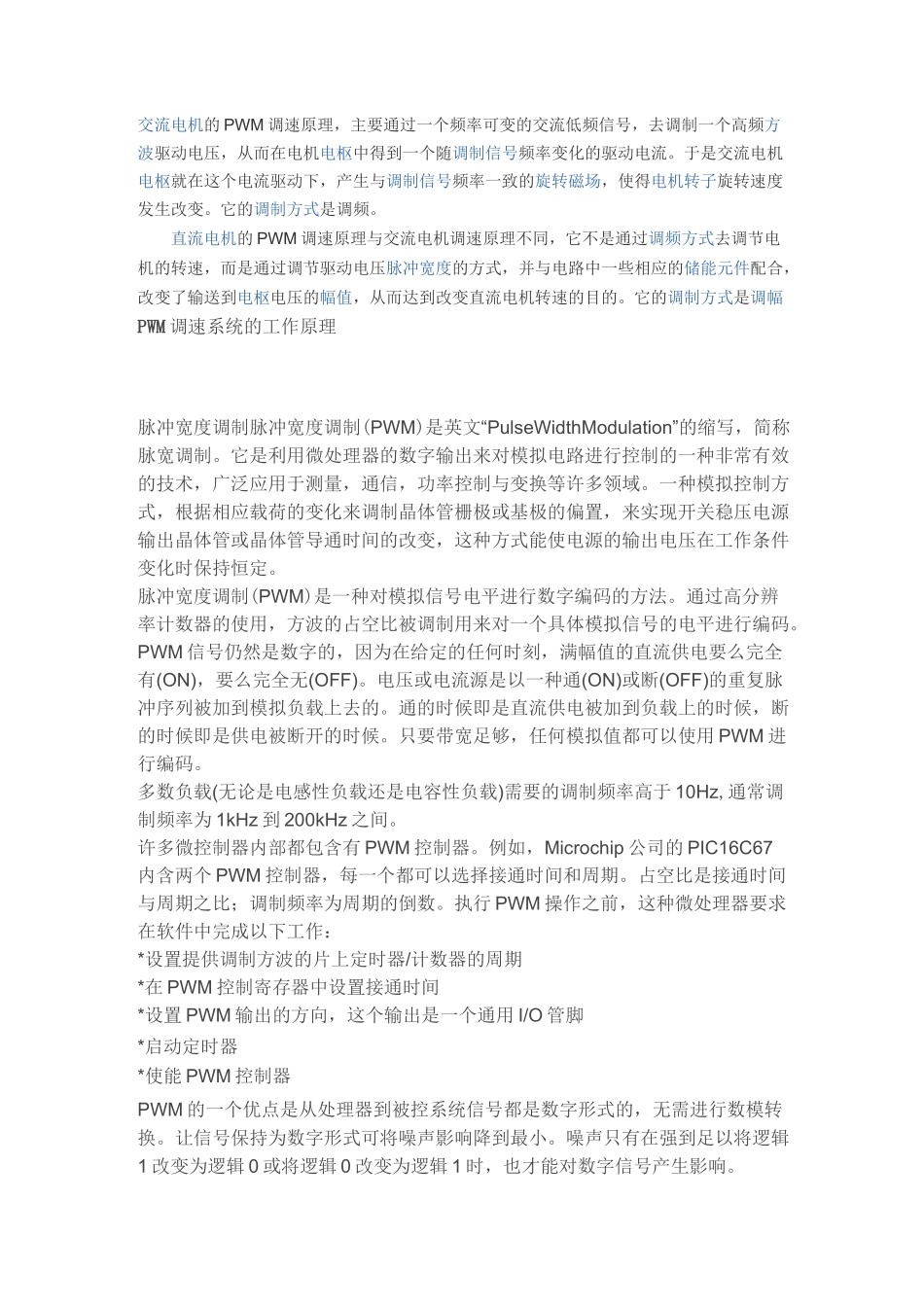

交流电机的 PWM 调速原理，主要通过一个频率可变的交流低频信号，去调制一个高频方波驱动电压，从而在电机电枢中得到一个随调制信号频率变化的驱动电流。于是交流电机电枢就在这个电流驱动下，产生与调制信号频率一致的旋转磁场，使得电机转子旋转速度发生改变。它的调制方式是调频。直流电机的 PWM 调速原理与交流电机调速原理不同，它不是通过调频方式去调节电机的转速，而是通过调节驱动电压脉冲宽度的方式，并与电路中一些相应的储能元件配合，改变了输送到电枢电压的幅值，从而达到改变直流电机转速的目的。它的调制方式是调幅PWM 调速系统的工作原理脉冲宽度调制脉冲宽度调制(PWM)是英文“PulseWidthModulation”的缩写，简称脉宽调制。它是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用于测量，通信，功率控制与变换等许多领域。一种模拟控制方式，根据相应载荷的变化来调制晶体管栅极或基极的偏置，来实现开关稳压电源输出晶体管或晶体管导通时间的改变，这种方式能使电源的输出电压在工作条件变化时保持恒定。脉冲宽度调制(PWM)是一种对模拟信号电平进行数字编码的方法。通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。PWM 信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。只要带宽足够，任何模拟值都可以使用 PWM 进行编码。多数负载(无论是电感性负载还是电容性负载)需要的调制频率高于 10Hz,通常调制频率为 1kHz 到 200kHz 之间。许多微控制器内部都包含有 PWM 控制器。例如，Microchip 公司的 PIC16C67内含两个 PWM 控制器，每一个都可以选择接通时间和周期。占空比是接通时间与周期之比；调制频率为周期的倒数。执行 PWM 操作之前，这种微处理器要求在软件中完成以下工作：*设置提供调制方波的片上定时器/计数器的周期*在 PWM 控制寄存器中设置接通时间*设置 PWM 输出的方向，这个输出是一个通用 I/O 管脚*启动定时器*使能 PWM 控制器PWM 的一个优点是从处理器到被控系统信号都是数字形式的，无需进行数模转换。让信号保持为数字形式可将噪声影响降到最小。噪声只有在强到足以将逻辑1 改变为逻辑 0 或将逻辑 0 改变为逻辑 1 ...
