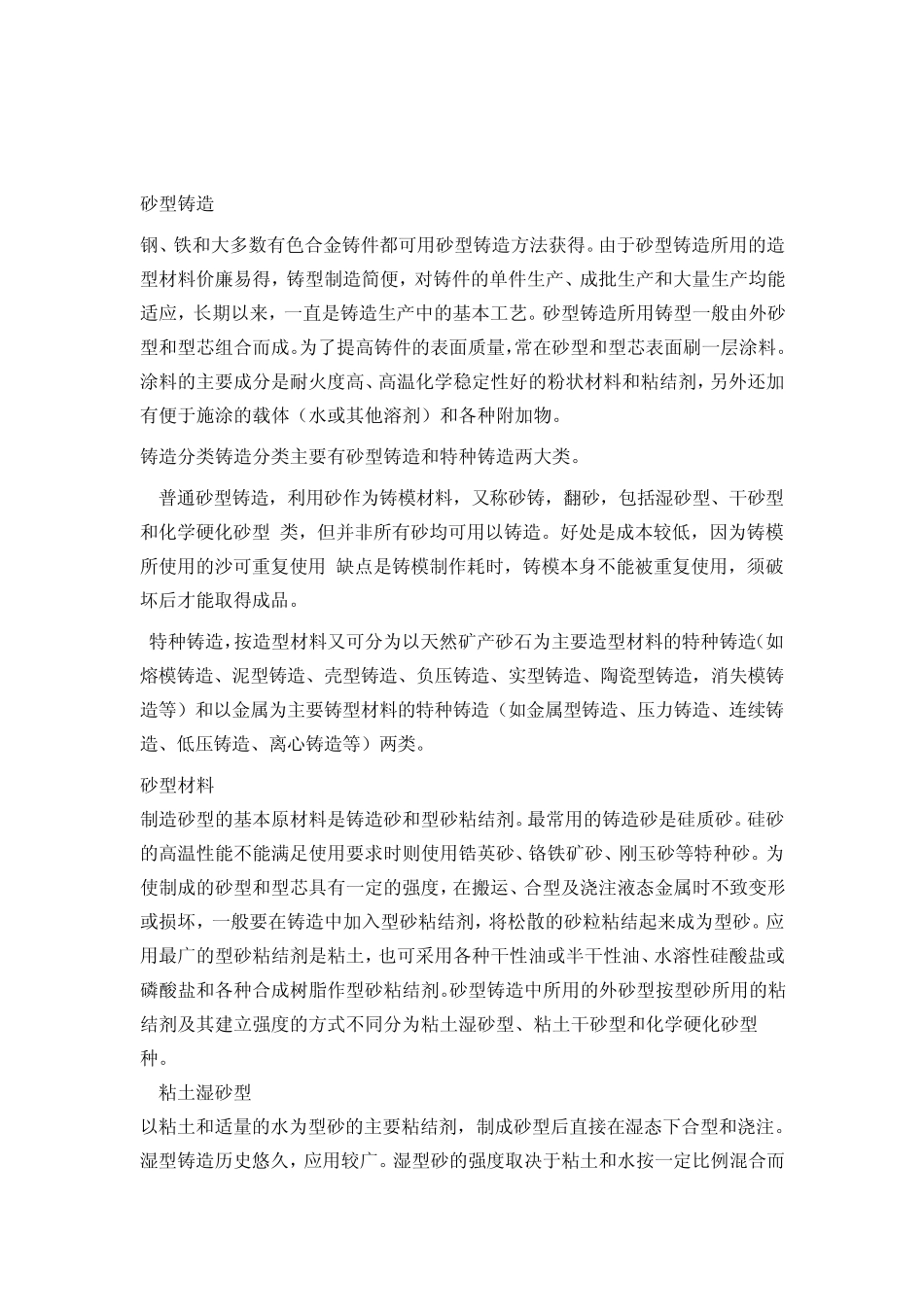

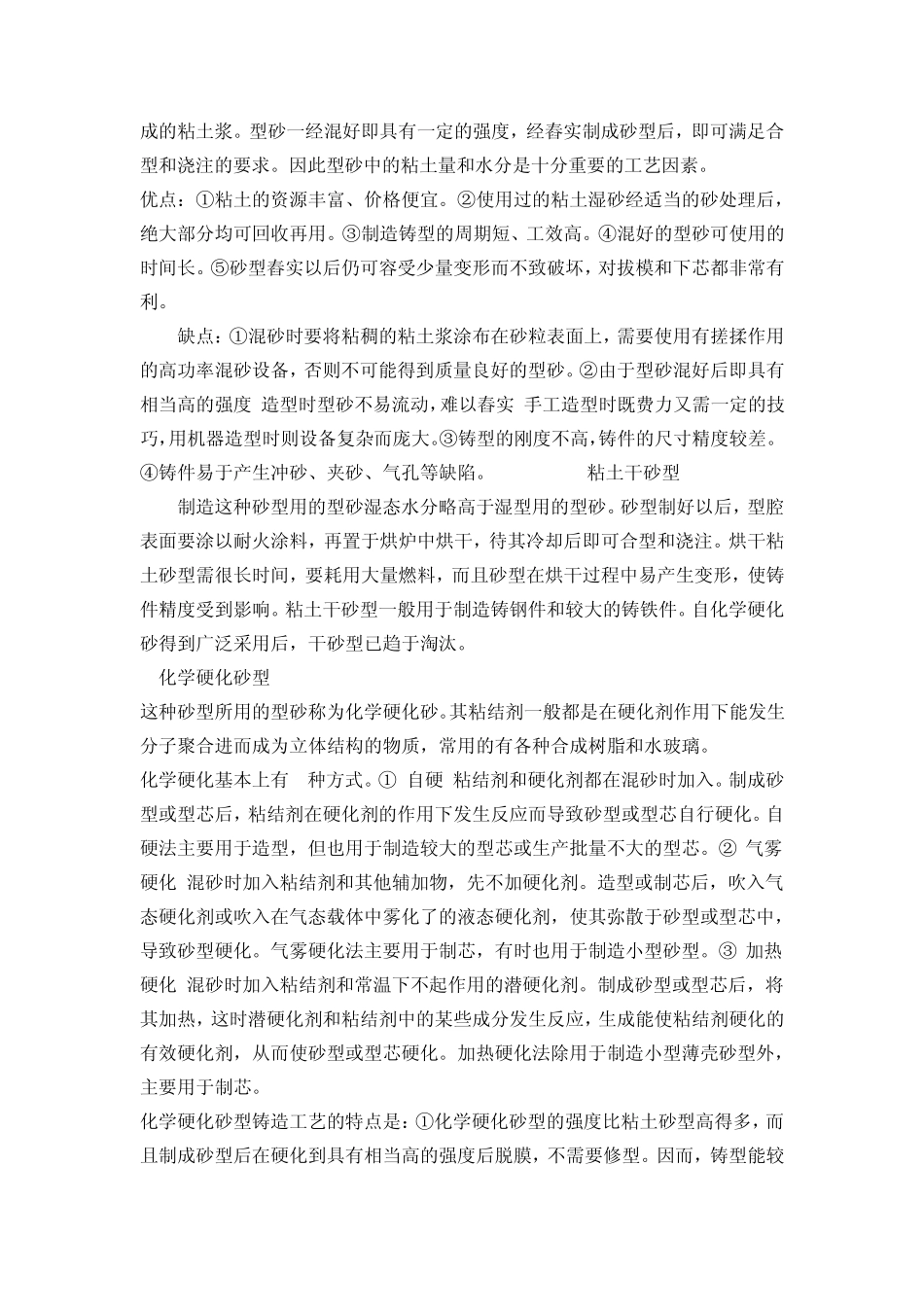

砂型铸造 钢、铁和大多数有色合金铸件都可用砂型铸造方法获得。由于砂型铸造所用的造型材料价廉易得，铸型制造简便，对铸件的单件生产、成批生产和大量生产均能适应，长期以来，一直是铸造生产中的基本工艺。砂型铸造所用铸型一般由外砂型和型芯组合而成。为了提高铸件的表面质量，常在砂型和型芯表面刷一层涂料。涂料的主要成分是耐火度高、高温化学稳定性好的粉状材料和粘结剂，另外还加有便于施涂的载体（水或其他溶剂）和各种附加物。 铸造分类铸造分类主要有砂型铸造和特种铸造两大类。 1 普通砂型铸造，利用砂作为铸模材料，又称砂铸，翻砂，包括湿砂型、干砂型和化学硬化砂型3类，但并非所有砂均可用以铸造。好处是成本较低，因为铸模所使用的沙可重复使用;缺点是铸模制作耗时，铸模本身不能被重复使用，须破坏后才能取得成品。 2特种铸造，按造型材料又可分为以天然矿产砂石为主要造型材料的特种铸造（如熔模铸造、泥型铸造、壳型铸造、负压铸造、实型铸造、陶瓷型铸造，消失模铸造等）和以金属为主要铸型材料的特种铸造（如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等）两类。 砂型材料 制造砂型的基本原材料是铸造砂和型砂粘结剂。最常用的铸造砂是硅质砂。硅砂 的高温性能不能满足使用要求时则使用锆英砂、铬铁矿砂、刚玉砂等特种砂。为使制成的砂型和型芯具有一定的强度，在搬运、合型及浇注液态金属时不致变形或损坏，一般要在铸造中加入型砂粘结剂，将松散的砂粒粘结起来成为型砂。应用最广的型砂粘结剂是粘土，也可采用各种干性油或半干性油、水溶性硅酸盐或磷酸盐和各种合成树脂作型砂粘结剂。砂型铸造中所用的外砂型按型砂所用的粘结剂及其建立强度的方式不同分为粘土湿砂型、粘土干砂型和化学硬化砂型3种。 1.粘土湿砂型 以粘土和适量的水为型砂的主要粘结剂，制成砂型后直接在湿态下合型和浇注。湿型铸造历史悠久，应用较广。湿型砂的强度取决于粘土和水按一定比例混合而成的粘土浆。型砂一经混好即具有一定的强度，经舂实制成砂型后，即可满足合型和浇注的要求。因此型砂中的粘土量和水分是十分重要的工艺因素。 优点：①粘土的资源丰富、价格便宜。②使用过的粘土湿砂经适当的砂处理后，绝大部分均可回收再用。③制造铸型的周期短、工效高。④混好的型砂可使用的时间长。⑤砂型舂实以后仍可容受少量变形而不致破坏，对拔模和下芯都非常有利。 缺点：①混砂时要将粘稠的粘土浆涂布在砂粒表面上，需要使...
