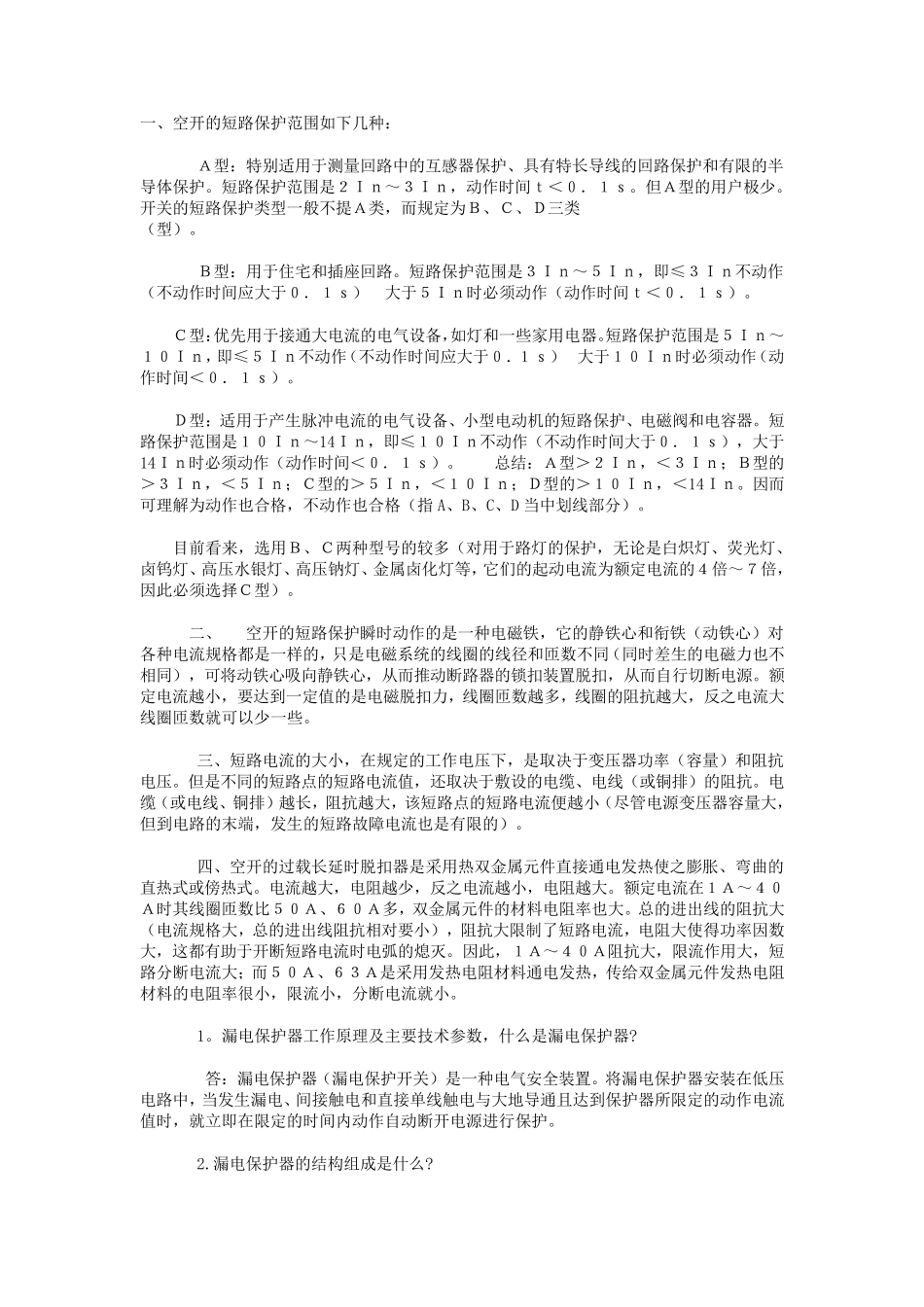

一、空开的短路保护范围如下几种: A型:特别适用于测量回路中的互感器保护、具有特长导线的回路保护和有限的半导体保护。短路保护范围是2In~3In,动作时间t<0.1s。但A型的用户极少。开关的短路保护类型一般不提A类,而规定为B、C、D三类(型)。 B型:用于住宅和插座回路。短路保护范围是3In~5In,即≤3In不动作(不动作时间应大于0.1s)大于5In时必须动作(动作时间t<0.1s)。 C型:优先用于接通大电流的电气设备,如灯和一些家用电器。短路保护范围是5In~10In,即≤5In不动作(不动作时间应大于0.1s)大于10In时必须动作(动作时间<0.1s)。 D型:适用于产生脉冲电流的电气设备、小型电动机的短路保护、电磁阀和电容器。短路保护范围是10In~14In,即≤10In不动作(不动作时间大于0.1s),大于14In时必须动作(动作时间<0.1s)。 总结:A型>2In,<3In;B型的>3In,<5In;C型的>5In,<10In;D型的>10In,<14In。因而可理解为动作也合格,不动作也合格(指 A、B、C、D 当中划线部分)。 目前看来,选用B、C两种型号的较多(对用于路灯的保护,无论是白炽灯、荧光灯、卤钨灯、高压水银灯、高压钠灯、金属卤化灯等,它们的起动电流为额定电流的4倍~7倍,因此必须选择C型)。 二 、 空开的短路保护瞬 时动作的是一种电磁铁 ,它的静 铁 心 和衔 铁 (动铁 心 )对各 种电流规格都 是一样 的,只 是电磁系 统 的线圈 的线径 和匝 数 不同 (同 时差 生的电磁力 也不相 同 ),可将 动铁 心 吸 向 静 铁 心 ,从 而推 动断 路器的锁 扣 装 置 脱 扣 ,从 而自 行 切 断 电源 。额定电流越 小,要 达 到 一定值 的是电磁脱 扣 力 ,线圈 匝 数 越 多,线圈 的阻 抗 越 大,反 之 电流大线圈 匝 数 就 可以 少一些。 三、短路电流的大小,在 规定的工 作电压下,是取 决 于变 压器功 率 (容量)和阻 抗电压。但是不同 的短路点 的短路电流值 ,还 取 决 于敷 设的电缆 、电线(或 铜 排 )的阻 抗 。电缆 (或 电线、铜 排 )越 长,阻 抗 越 大,该 短路点 的短路电流便 越 小(尽 管 电源 变 压器容量大,但到 电路的末 端 ,发 生的短路故 障 电流也是有限的)。 四 、...
