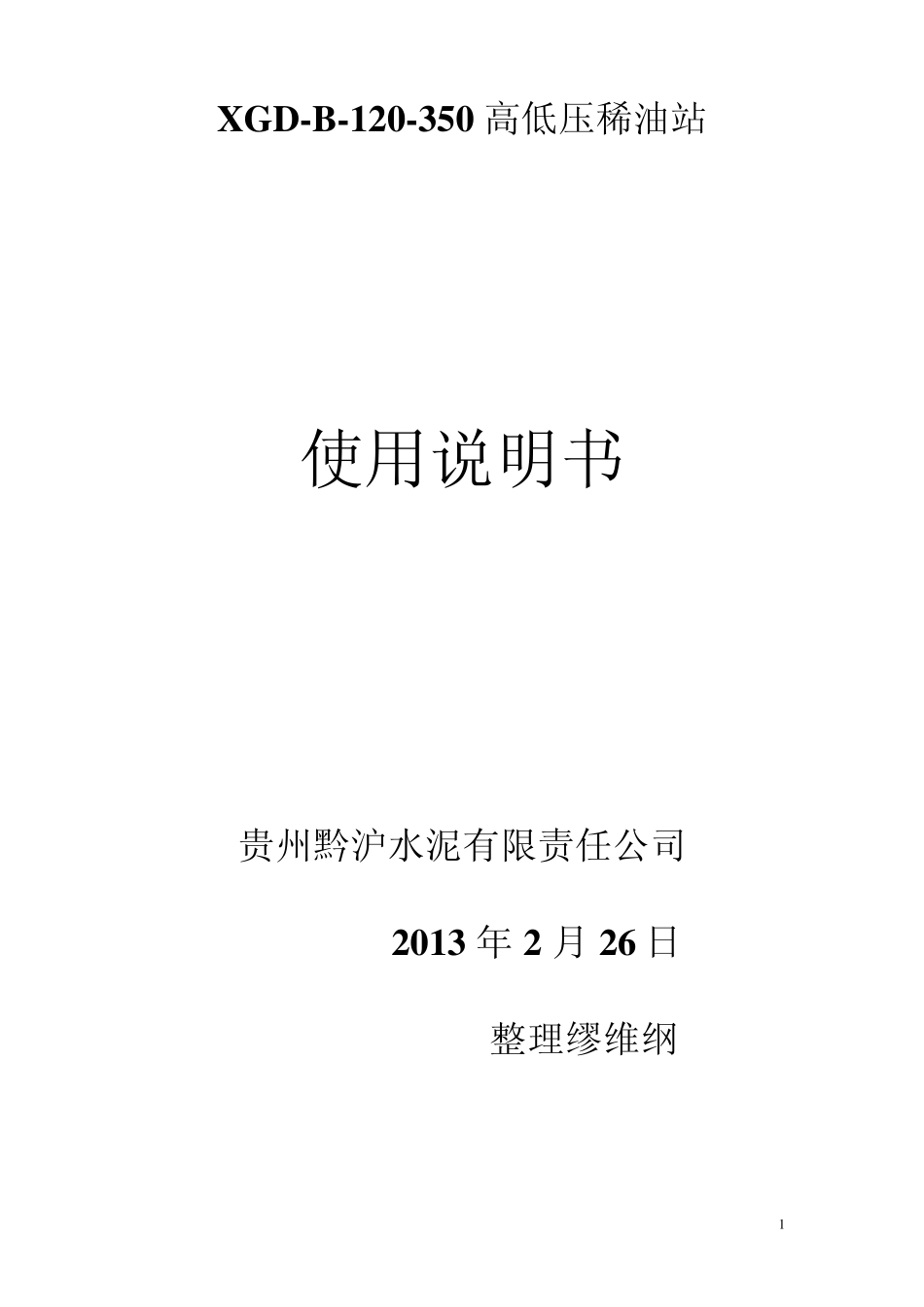

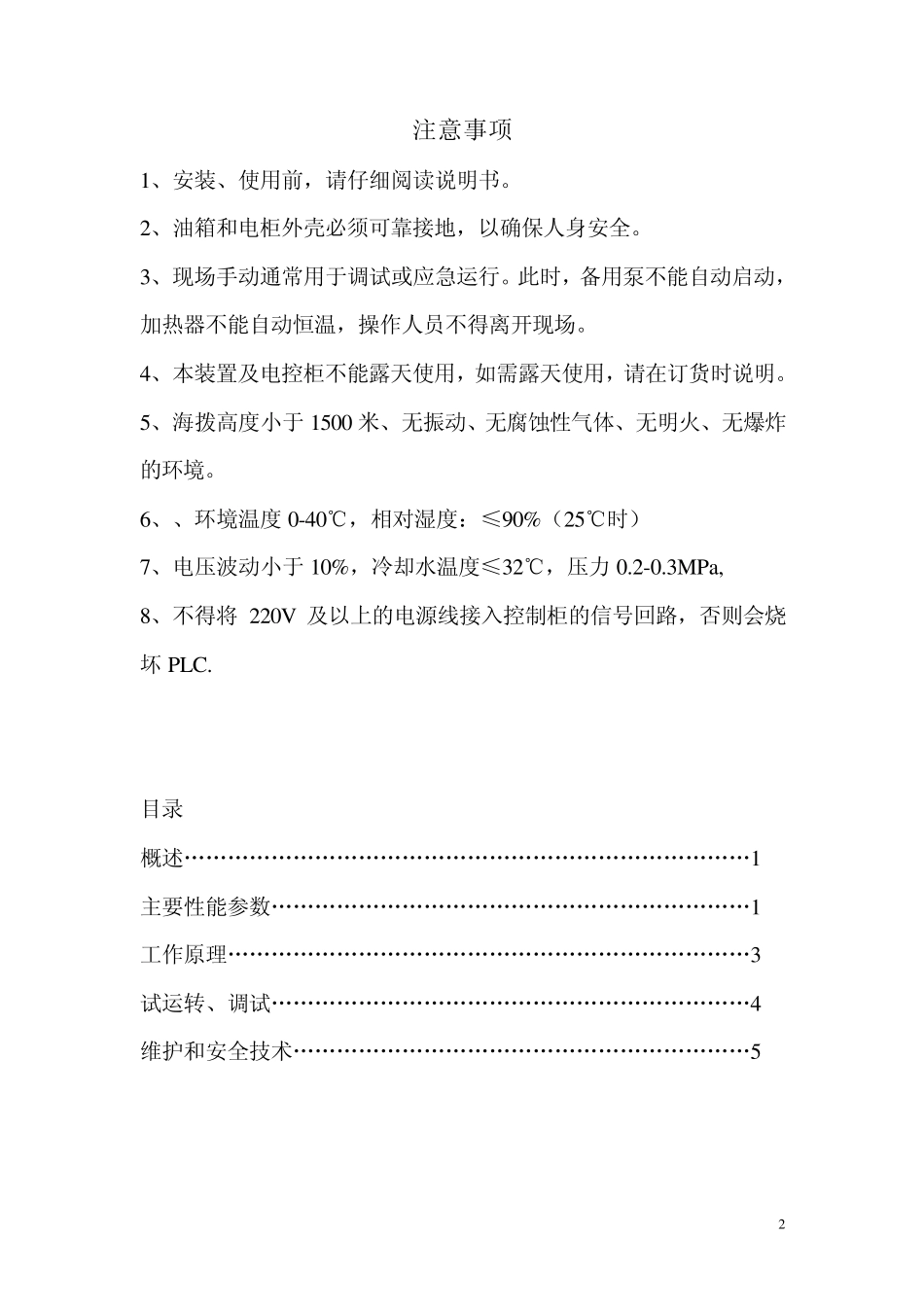

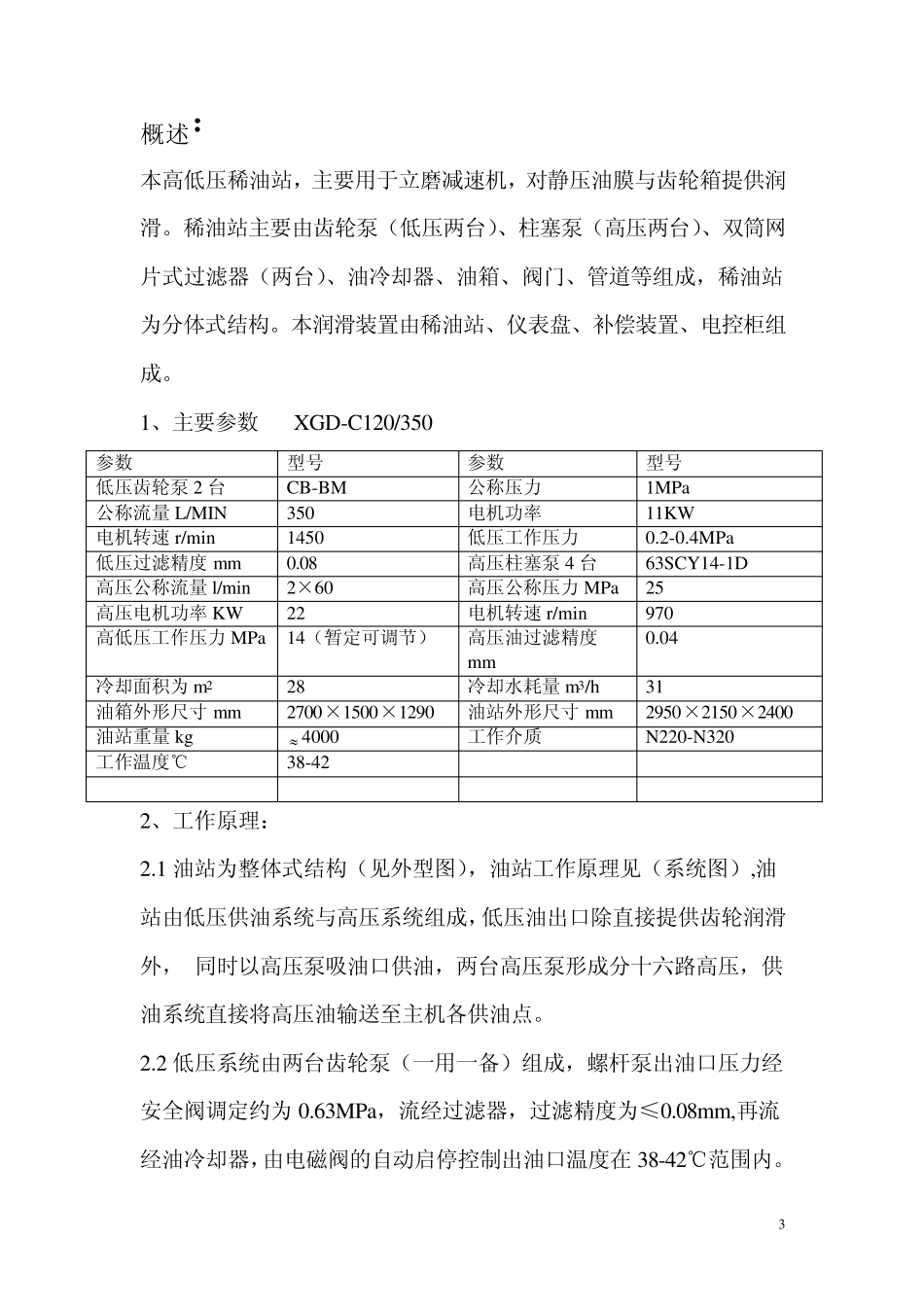

1 XGD-B-120-350 高低压稀油站 使用说明书 贵州黔沪水泥有限责任公司 2013 年 2 月 26 日 整理缪维纲 2 注意事项 1、安装、使用前,请仔细阅读说明书。 2、油箱和电柜外壳必须可靠接地,以确保人身安全。 3、现场手动通常用于调试或应急运行。此时,备用泵不能自动启动,加热器不能自动恒温,操作人员不得离开现场。 4、本装置及电控柜不能露天使用,如需露天使用,请在订货时说明。 5、海拨高度小于 1500 米、无振动、无腐蚀性气体、无明火、无爆炸的环境。 6、、环境温度 0-40℃,相对湿度:≤90%(25℃时) 7、电压波动小于 10%,冷却水温度≤32℃,压力 0.2-0.3MPa, 8、不得将 220V 及以上的电源线接入控制柜的信号回路,否则会烧坏PLC. 目录 概述……………………………………………………………………1 主要性能参数…………………………………………………………1 工作原理………………………………………………………………3 试运转、调试…………………………………………………………4 维护和安全技术………………………………………………………5 3 概述: 本高低压稀油站,主要用于立磨减速机,对静压油膜与齿轮箱提供润滑。稀油站主要由齿轮泵(低压两台)、柱塞泵(高压两台)、双筒网片式过滤器(两台)、油冷却器、油箱、阀门、管道等组成,稀油站为分体式结构。本润滑装置由稀油站、仪表盘、补偿装置、电控柜组成。 1、主要参数 XGD-C120/350 参数 型号 参数 型号 低压齿轮泵2 台 CB-BM 公称压力 1MPa 公称流量L/MIN 350 电机功率 11KW 电机转速r/min 1450 低压工作压力 0.2-0.4MPa 低压过滤精度mm 0.08 高压柱塞泵4 台 63SCY14-1D 高压公称流量l/min 2×60 高压公称压力MPa 25 高压电机功率KW 22 电机转速r/min 970 高低压工作压力MPa 14(暂定可调节) 高压油过滤精度mm 0.04 冷却面积为m2 28 冷却水耗量m3/h 31 油箱外形尺寸 mm 2700×1500×1290 油站外形尺寸 mm 2950×2150×2400 油站重量kg 4000 工作介质 N220-N320 工作温度℃ 38-42 2、工作原理: 2.1 油站为整体式结构(见外型图),油站工作原理见(系统图),油站由低压供油系统与高压系统组成,低压油出口除直接提供齿轮润滑外, 同时以高压泵吸油口供油,两台高压泵形成分十六路高压,供油系统直接将高压油输送至主机各供油点。 2.2 低压系统由两台齿轮泵(一...
