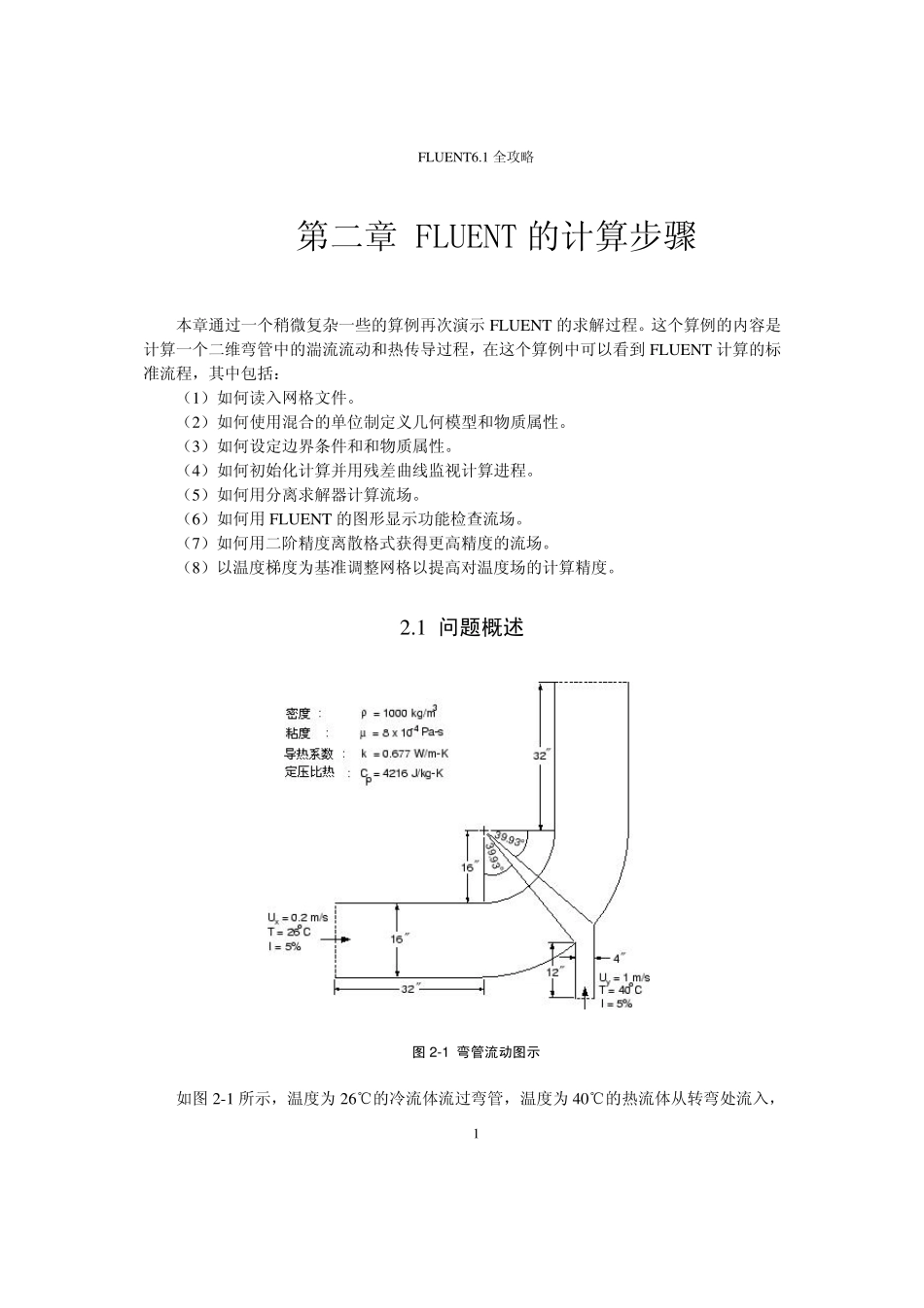

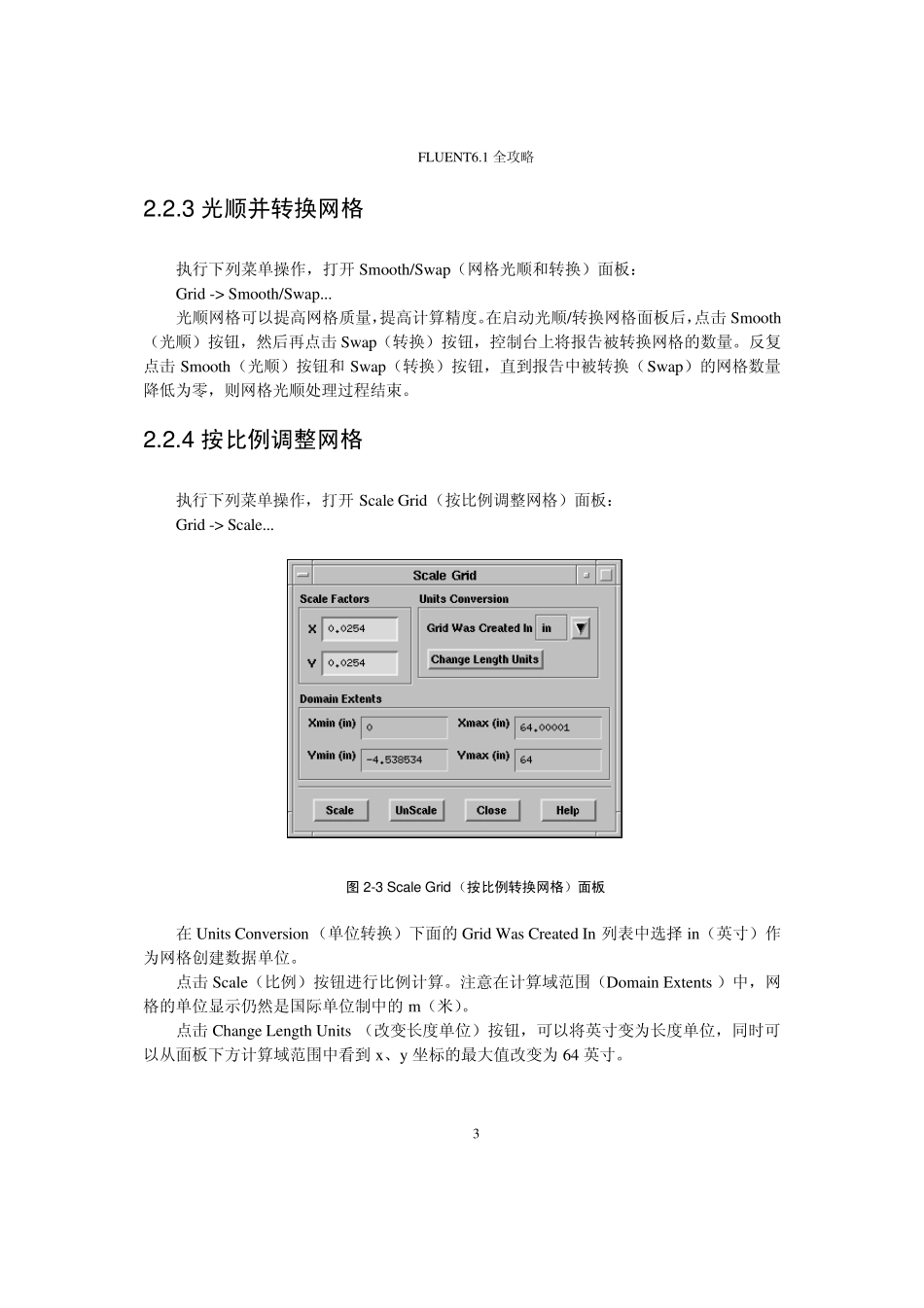

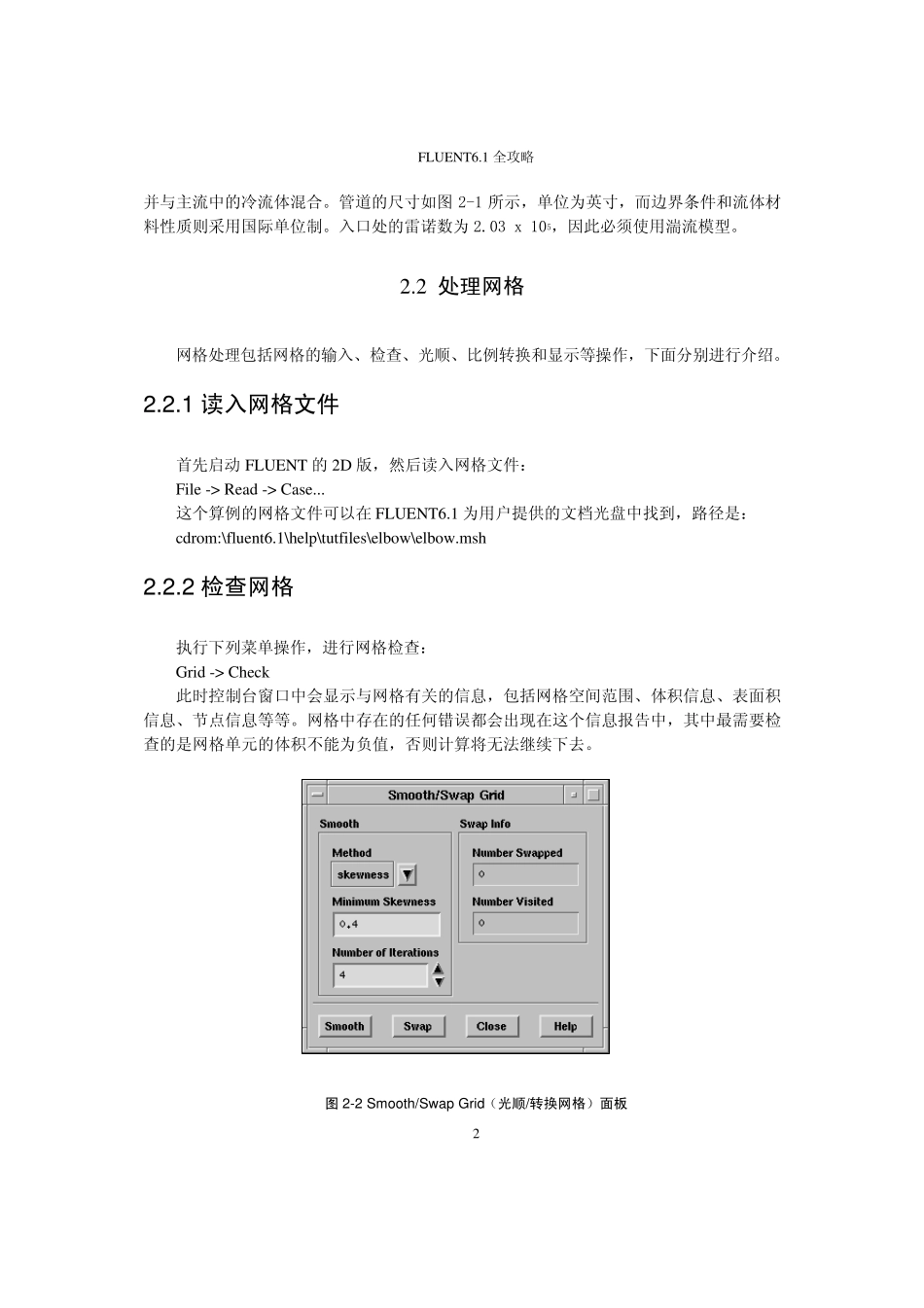

FLUENT6.1 全攻略 1第二章 FLUENT 的计算步骤 本章通过一个稍微复杂一些的算例再次演示FLUENT 的求解过程。这个算例的内容是计算一个二维弯管中的湍流流动和热传导过程,在这个算例中可以看到FLUENT 计算的标准流程,其中包括: (1)如何读入网格文件。 (2)如何使用混合的单位制定义几何模型和物质属性。 (3)如何设定边界条件和和物质属性。 (4)如何初始化计算并用残差曲线监视计算进程。 (5)如何用分离求解器计算流场。 (6)如何用FLUENT 的图形显示功能检查流场。 (7)如何用二阶精度离散格式获得更高精度的流场。 (8)以温度梯度为基准调整网格以提高对温度场的计算精度。 2.1 问题概述 图2 -1 弯管流动图示 如图2-1 所示,温度为26℃的冷流体流过弯管,温度为40℃的热流体从转弯处流入,FLUENT6.1 全攻略 2并与主流中的冷流体混合。管道的尺寸如图2-1 所示,单位为英寸,而边界条件和流体材料性质则采用国际单位制。入口处的雷诺数为2.03 x 105,因此必须使用湍流模型。 2.2 处理网格 网格处理包括网格的输入、检查、光顺、比例转换和显示等操作,下面分别进行介绍。 2.2.1 读入网格文件 首先启动 FLUENT 的2D 版,然后读入网格文件: File -> Read -> Case... 这个算例的网格文件可以在 FLUENT6.1 为用户提供的文档光盘中找到,路径是: cdrom:\fluent6.1\help\tutfiles\elbow \elbow .msh 2.2.2 检查网格 执行下列菜单操作,进行网格检查: Grid -> Check 此时控制台窗口中会显示与网格有关的信息,包括网格空间范围、体积信息、表面积信息、节点信息等等。网格中存在的任何错误都会出现在这个信息报告中,其中最需要检查的是网格单元的体积不能为负值,否则计算将无法继续下去。 图2-2 Smooth/Sw ap Grid(光顺/转换网格)面板 FLUENT6.1 全攻略 32.2.3 光顺并转换网格 执行下列菜单操作,打开Smooth/Swap(网格光顺和转换)面板: Grid -> Smooth/Swap... 光顺网格可以提高网格质量,提高计算精度。在启动光顺/转换网格面板后,点击Smooth(光顺)按钮,然后再点击Swap(转换)按钮,控制台上将报告被转换网格的数量。反复点击Smooth(光顺)按钮和Swap(转换)按钮,直到报告中被转换(Swap)的网格数量降低为零,则网格光顺处理过程结束。 2.2.4 按比例调整网格 执行下列菜单操作,打开Scale Grid(按比例调整网格)面板: Grid -> Scale... ...
