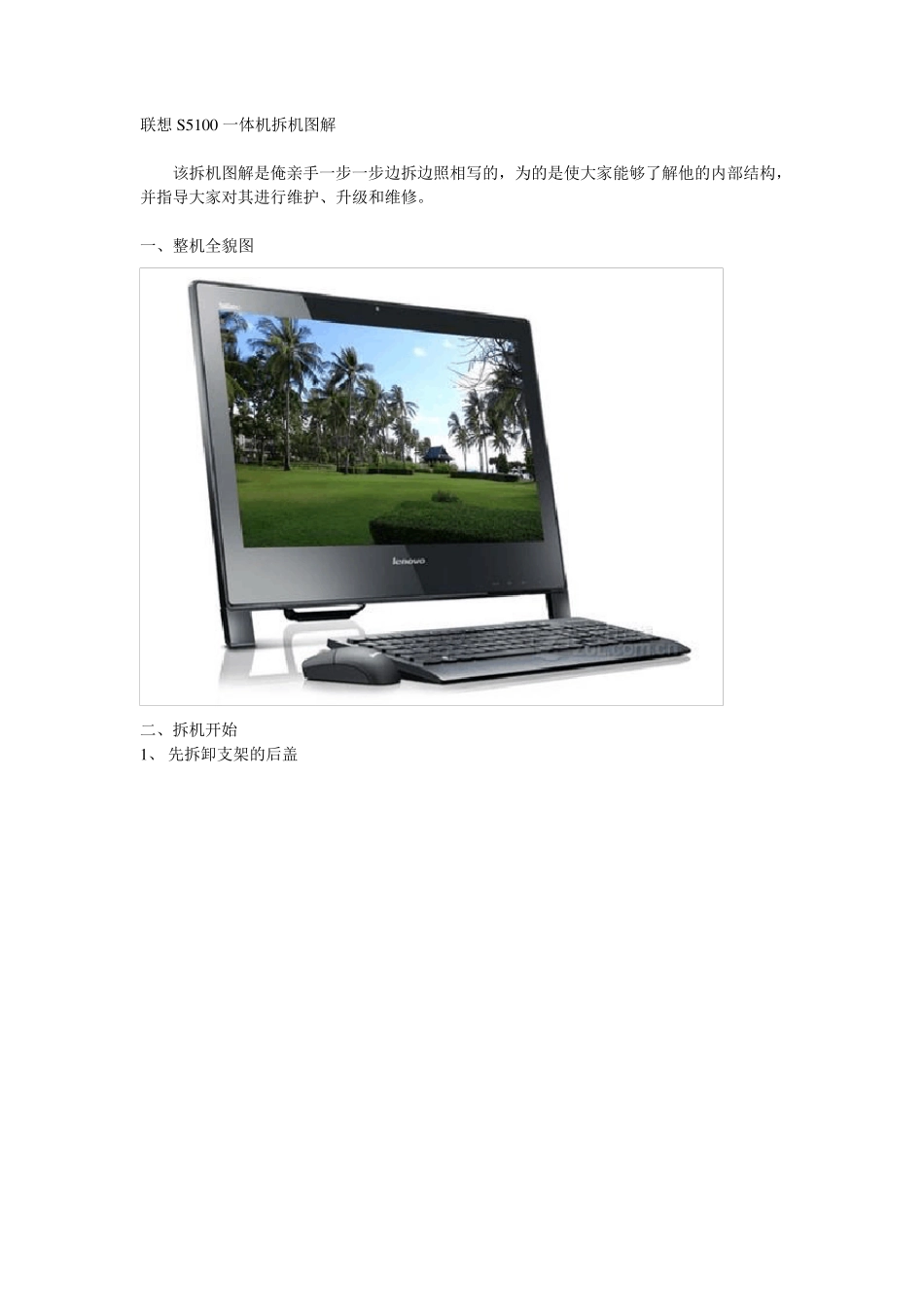

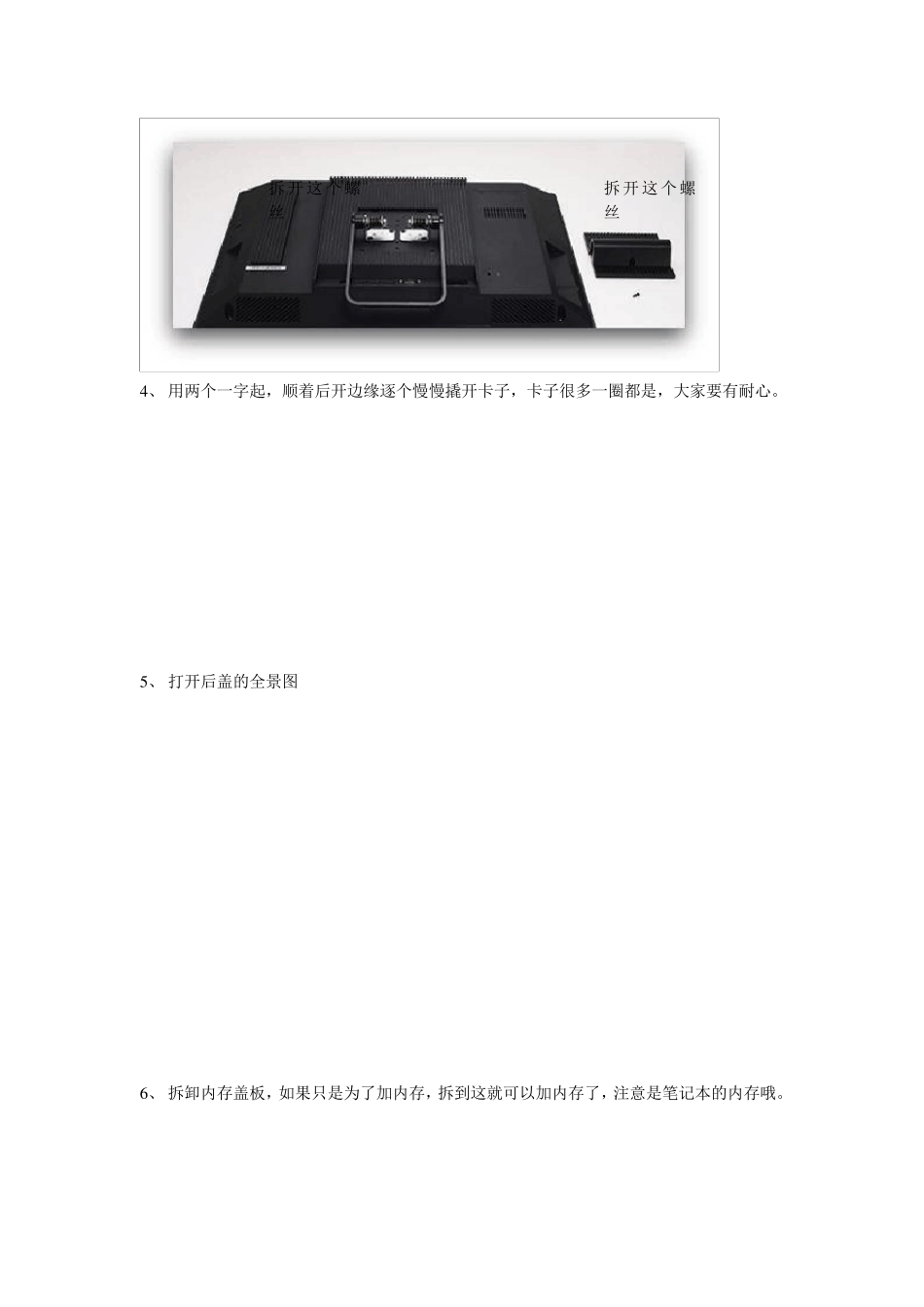

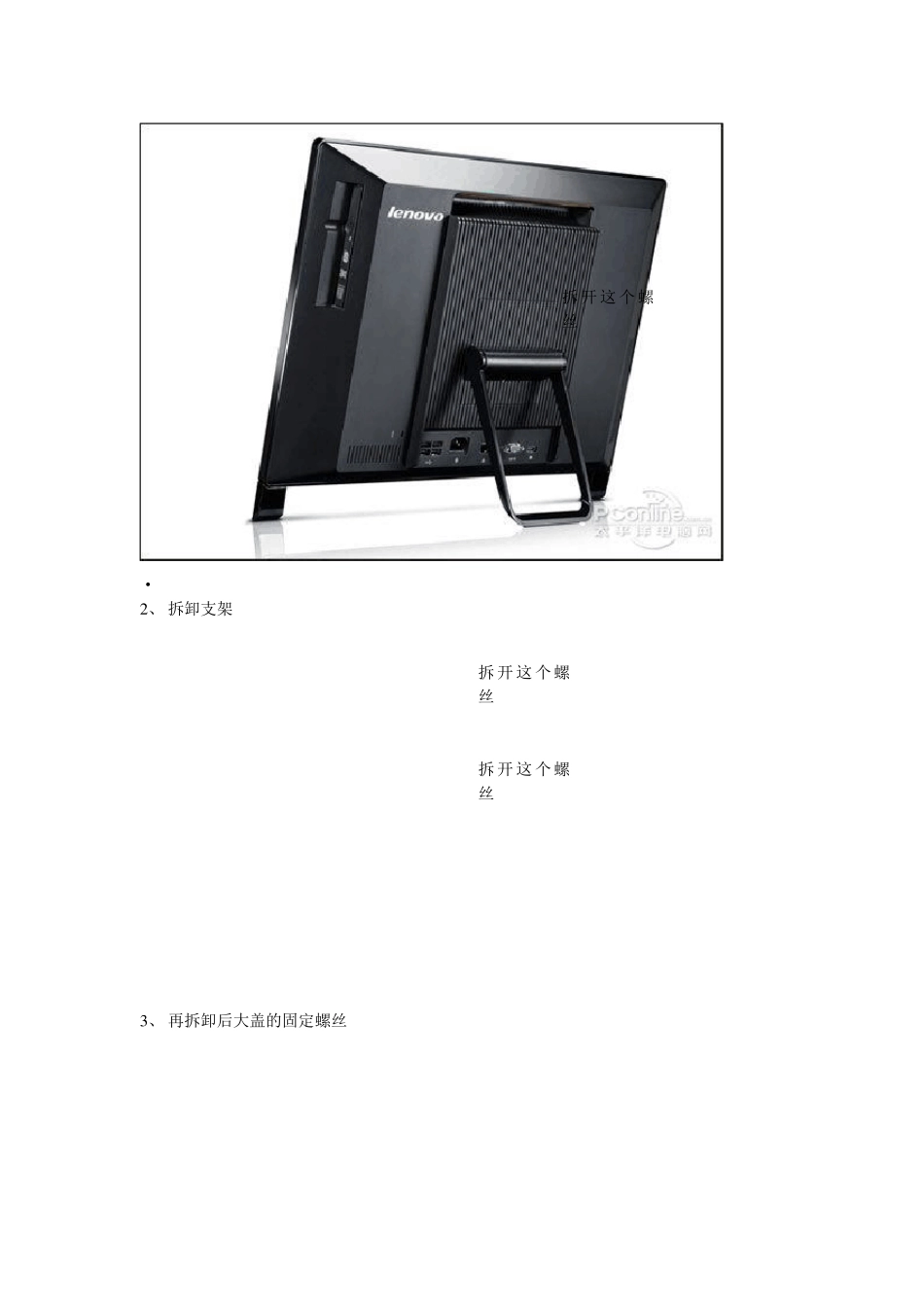

联想S5100 一体机拆机图解 该拆机图解是俺亲手一步一步边拆边照相写的，为的是使大家能够了解他的内部结构，并指导大家对其进行维护、升级和维修。 一、整机全貌图 二、拆机开始 1、 先拆卸支架的后盖 · 2 、 拆卸支架 3 、 再拆卸后大盖的固定螺丝 拆 开 这 个螺丝 拆 开 这 个螺丝 拆 开 这 个螺丝 4 、 用两个一字起，顺着后开边缘逐个慢慢撬开卡子，卡子很多一圈都是，大家要有耐心。 5 、 打开后盖的全景图 6 、 拆卸内存盖板，如果只是为了加内存，拆到这就可以加内存了，注意是笔记本的内存哦。 拆 开 这 个螺丝 拆 开 这 个螺丝 7 、 拆卸托架的支撑盘 两个内存插槽 轻轻拨开两个铁片，就可以打开这个卡子了。 8 、 拆卸硬盘托架，拆下螺丝和数据线后按箭头方向稍稍抬起拉出。 9 、 拆卸光驱，拆下螺丝，用一字起拨送数据线插头，然后按箭头方向稍稍用力拉出。 数据线和电源线 1 0 、 拆卸扩展接口模块，拆除螺丝后，按箭头方向拉出。 1 1 、 拆卸主板保护罩，拆开一个螺丝后就可以按箭头方向拉出了。 1 2 、 主板功能区解析 这是扩展模块的插头，安装时确认插好哦。 三、注意事项 这里面每步都几乎是螺丝和卡子的结合，安装时一定要注意将卡子都推到位，这个机器做工很精细，如果发现螺丝孔对不上，那肯定就是你卡子没卡好。注意千万不要用蛮力。否则后果自负。 CPU 散热模组 电源 无线网卡 这 下 面 就 是 传说中的 CPU
