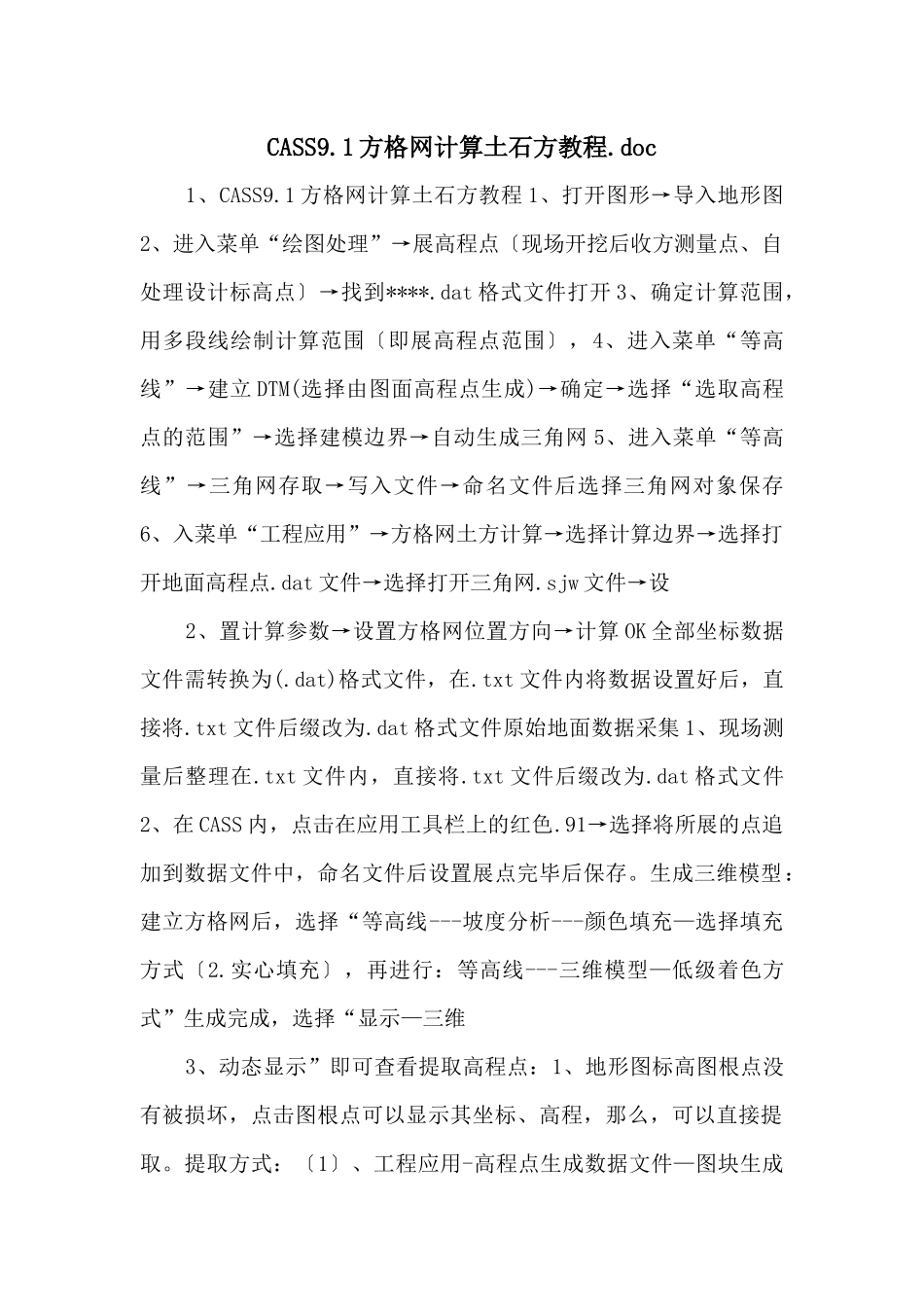

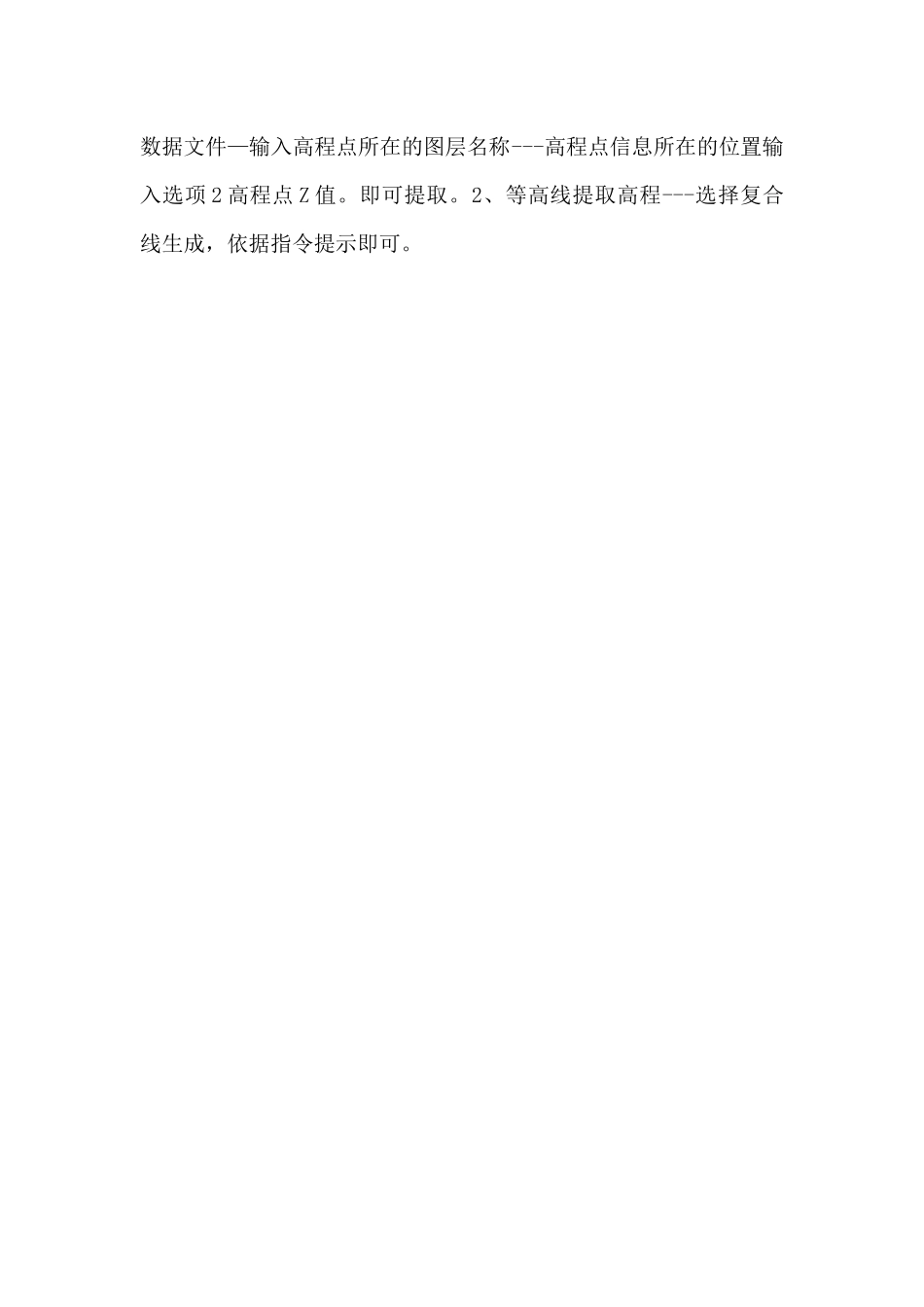

CASS9.1 方格网计算土石方教程.doc 1、CASS9.1 方格网计算土石方教程 1、打开图形→导入地形图2、进入菜单“绘图处理”→展高程点〔现场开挖后收方测量点、自处理设计标高点〕→找到****.dat 格式文件打开 3、确定计算范围,用多段线绘制计算范围〔即展高程点范围〕,4、进入菜单“等高线”→建立 DTM(选择由图面高程点生成)→确定→选择“选取高程点的范围”→选择建模边界→自动生成三角网 5、进入菜单“等高线”→三角网存取→写入文件→命名文件后选择三角网对象保存6、入菜单“工程应用”→方格网土方计算→选择计算边界→选择打开地面高程点.dat 文件→选择打开三角网.sjw 文件→设 2、置计算参数→设置方格网位置方向→计算 OK 全部坐标数据文件需转换为(.dat)格式文件,在.txt 文件内将数据设置好后,直接将.txt 文件后缀改为.dat 格式文件原始地面数据采集 1、现场测量后整理在.txt 文件内,直接将.txt 文件后缀改为.dat 格式文件2、在 CASS 内,点击在应用工具栏上的红色.91→选择将所展的点追加到数据文件中,命名文件后设置展点完毕后保存。生成三维模型:建立方格网后,选择“等高线---坡度分析---颜色填充—选择填充方式〔2.实心填充〕,再进行:等高线---三维模型—低级着色方式”生成完成,选择“显示—三维 3、动态显示”即可查看提取高程点:1、地形图标高图根点没有被损坏,点击图根点可以显示其坐标、高程,那么,可以直接提取。提取方式:〔1〕、工程应用-高程点生成数据文件—图块生成数据文件—输入高程点所在的图层名称---高程点信息所在的位置输入选项 2 高程点 Z 值。即可提取。2、等高线提取高程---选择复合线生成,依据指令提示即可。
