自举电路在功率放大器中的应用

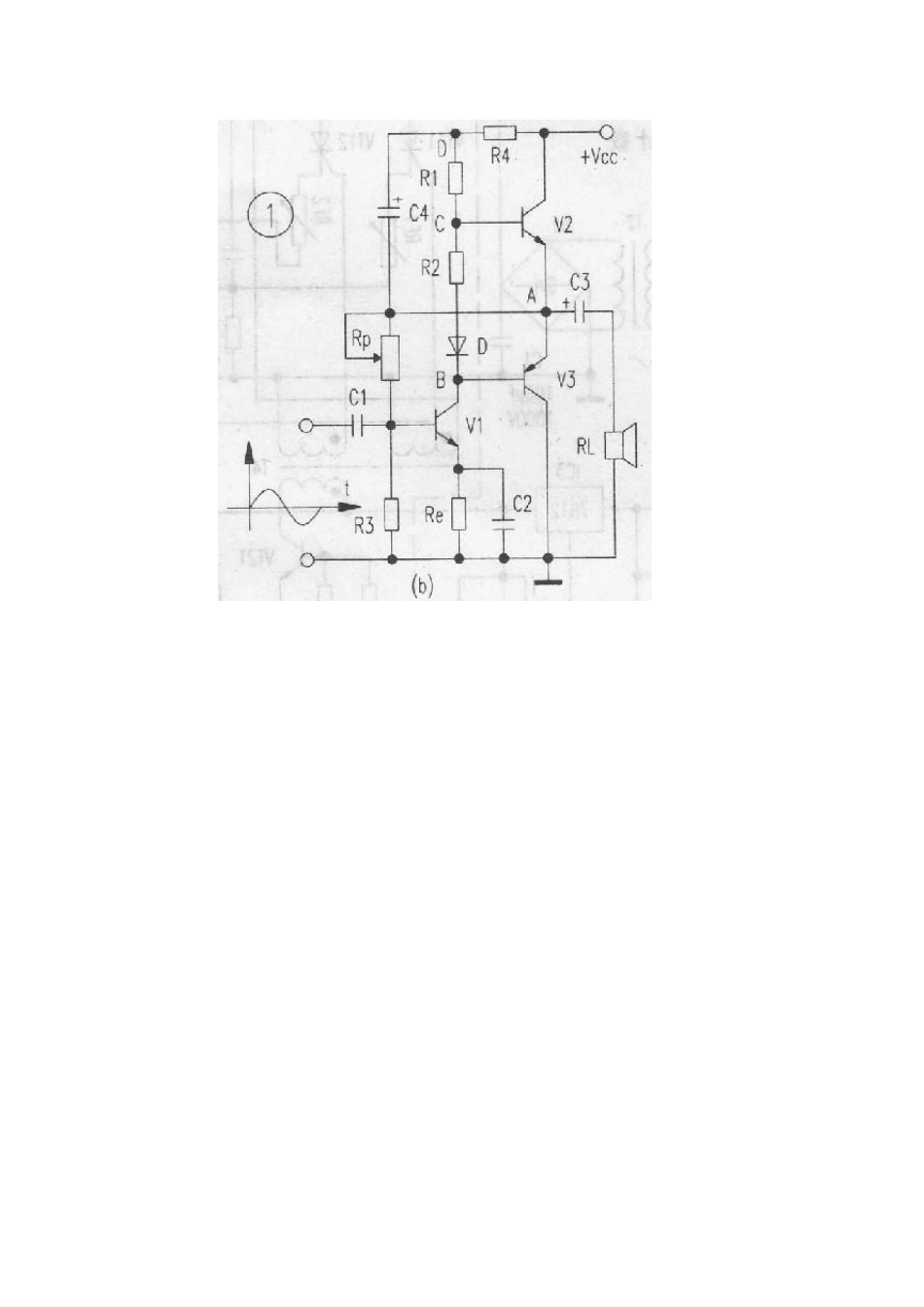

自 举 电 路 在 功 率 放 大 器 中的应用 自举电路从本质上讲就是一种正反馈电路，它由电容及其他元器件组成，其作用是将电路中某一点的电位通过该电容被电路自身提升，它在功放电路中可以拓展放大器的动态范围，改善非线性失真，也可提高功放的输出功率，下面就此问题作一分析，供参考。 1 用正电压供电的典型功放电路 1 .1 波形失真分析 图 1为常见的功放电路图，其中图（ a） 未引入自举电路，图 （ b） 引入自举电路，图 （ c）为图（b）的简化图。 在图1的（a）中，当输入信号的负半周到来后，VB 电位上升，VC 也升高，V2导通且逐渐变深，VA 电位升高。 当输入信号达到某一值时，1／ 2饱和，此时：VA＝ VCC，流过R1的电流增大，R1上的电压降增大，使VC 电位低于VCC，于是功放管V2迅速截止，从而使输出信号出现了图2中的顶部失真现象。 为了改善此失真，在电路中接入C4、 R4即引入自举电路（见图1（ b）），在图（b）中，未输入信号时： 当输入信号的负半周到来后：ⅤB 电位上升，VC 也上升，V2导通且逐渐变深： 当负半周输入信号达到某—值时，V2饱和： 使 V2的基极电位Ⅴc可获得高于Vcc 的电压，从而保证VC 工作于放大状态而有效地改善顶部失真现象。像这种引入C4、 R4电路后使D 点随A 点电位变化的电路称为自举电路。图中的R4叫隔离电阻，将电源VCC 与 C4隔开，使V2管基极电位高于电源电压Ⅴcc。 从交流信号的角度看，R4与 RL 是并联的，为了简化电路，可直接把负载RL 接在R4的位置上，耦合电容C3兼作自举电容，这样图1（ b）就可简化为图1c的形式，同时还可节省两个元件。 1.2 输出功率 不接自举电路时，功放管采用共集电极连接，如图3所示。 接入自举电路后，功放管采用共发射极连接，如图4所示。 显然，共集电极电路无电压放大能力。而共发射极电路既有电压放大能力，又有电流放大能力，在输入信号相同的情况下，共发射极连接电路比共集电极连接电路功率放大能力强，可见引入自举电路后放大器的输出功率增大了。 2 用负电压供电的典型功放电路 图 5为常见的另一种功放电路图，其中图（ a） 未引入自举电路，图 （ b） 引入自举电路。 在图5（ b）中，未输入信号时： 当输入信号的正半周到来后，VC 下降，功放管V2导通且逐渐变深，当输入正半周信号达到某一值时，V2饱和： 于是V2截止，从而出现了有输入波形而无完整输出波形的失真现象。若把D 点接到C2的负极...
