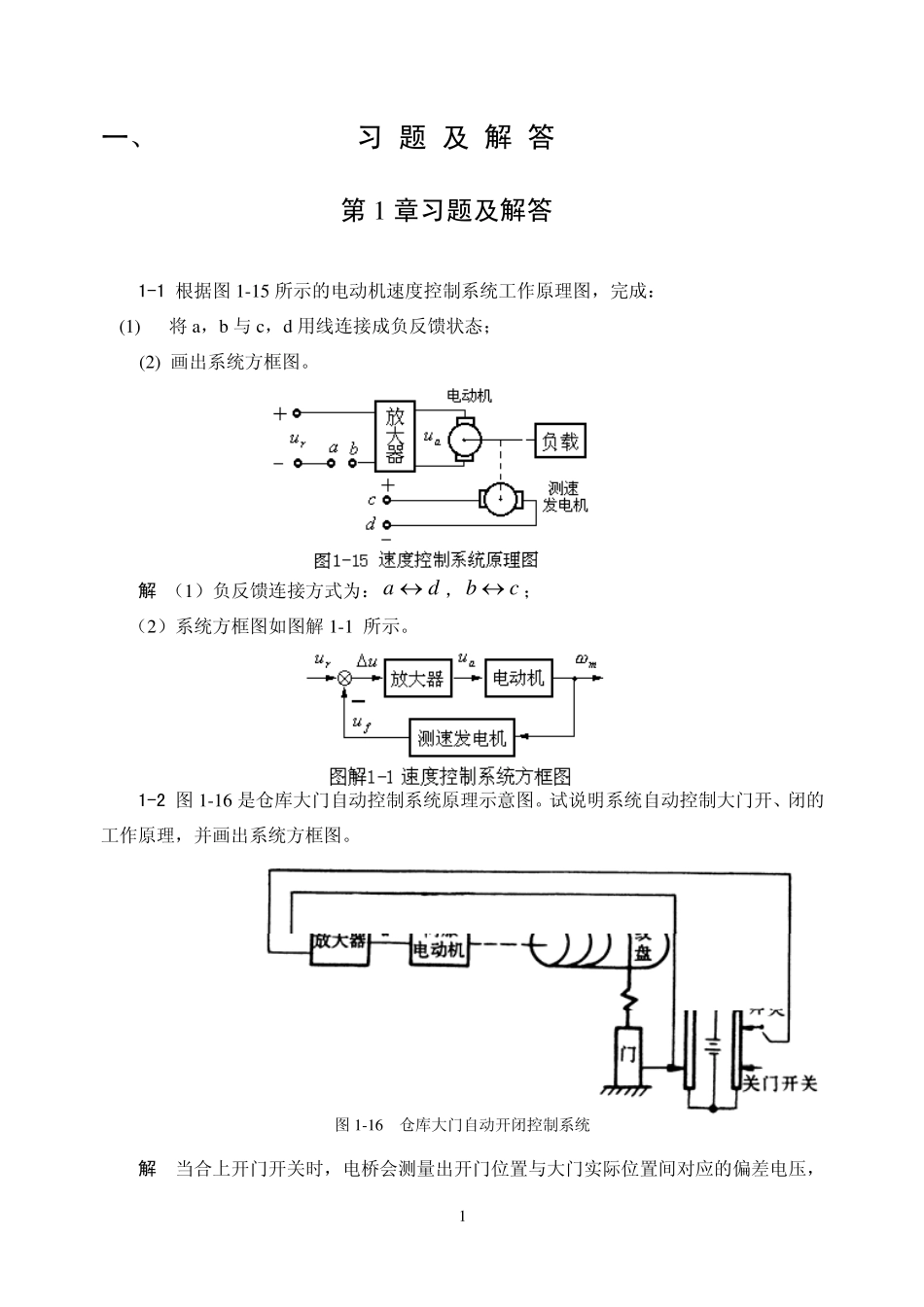

一、 习 题 及 解 答 第 1 章习题及解答 1-1 根据图1-15 所示的电动机速度控制系统工作原理图，完成： (1) 将a，b 与c，d 用线连接成负反馈状态； (2) 画出系统方框图
解 （1）负反馈连接方式为： ，da ↔cb ↔； （2）系统方框图如图解1-1 所示
1-2 图1-16 是仓库大门自动控制系统原理示意图
试说明系统自动控制大门开、闭的工作原理，并画出系统方框图
图1-16 仓库大门自动开闭控制系统 解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压， 1偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起
与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置
反之，当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制
系统方框图如图解 1-2 所示
1-3 图 1-17 为工业炉温自动控制系统的工作原理图
分析系统的工作原理，指出被控对象、被控量和给定量，画出系统方框图

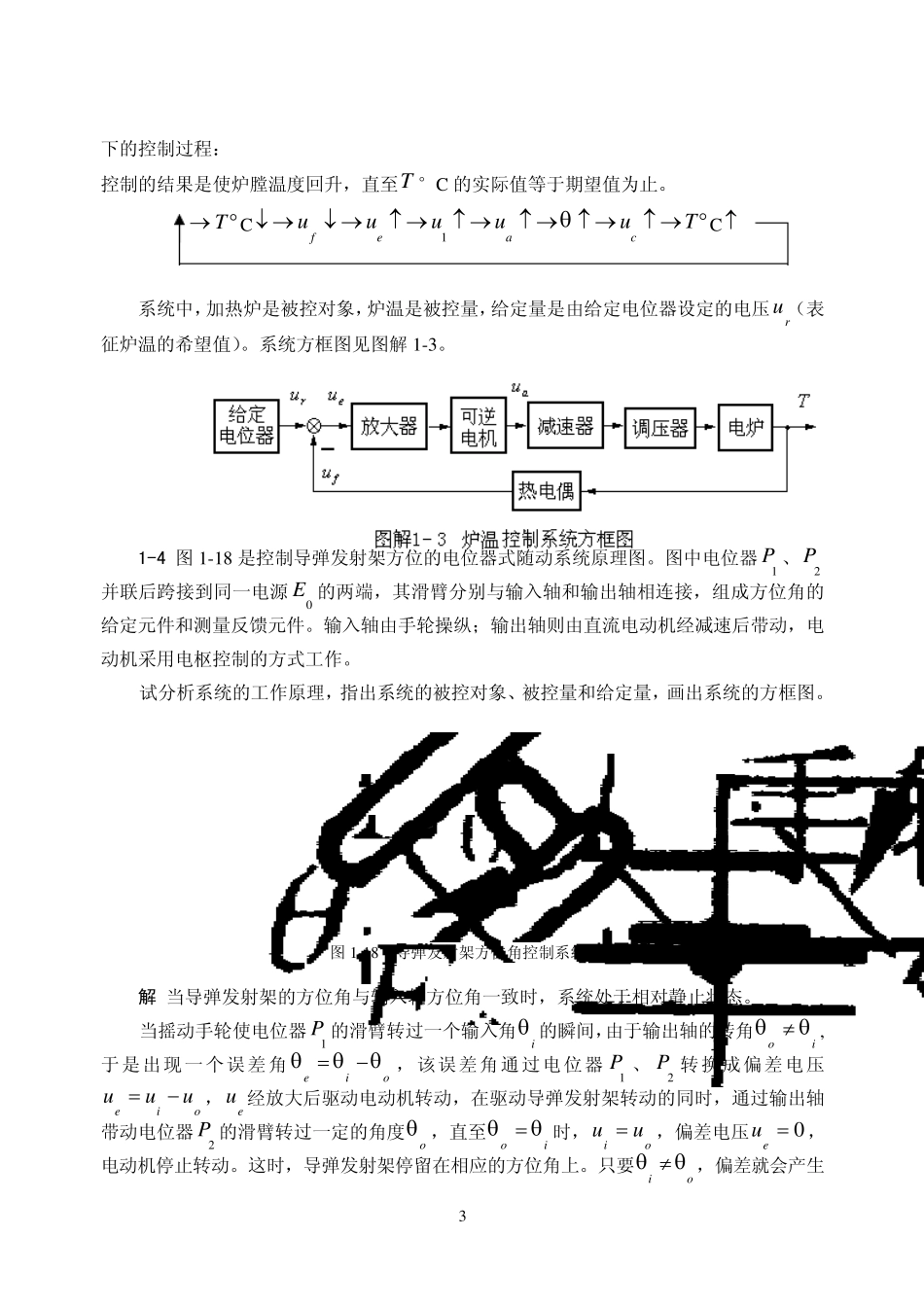

图 1-17 炉温自动控制系统原理图 解 加热炉采用电加热方式运行，加热器所产生的热量与调压器电压cu 的平方成正比，cu 增高，炉温就上升，cu 的高低由调压器滑动触点的位置，该触点由可逆转的直流电动机驱动
炉子的实际温度用热电偶测量，输出电压fu
fu作为系统的反馈电压与给定电压ru 进行比较，得出所控制偏差电压，经电压放大器、功率放大器放大成后，作为 况下，炉温等于某个期望值euau控制电动机的电枢电压
在正常情T °C ，热电偶的输出电压fu正好等于给定电压ru
此时，0=−=freuuu故01，==auu，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使cu 保持一定的数值
这时，炉子散失量正好等于从加热器吸的热取的热量，形成稳定的热平
